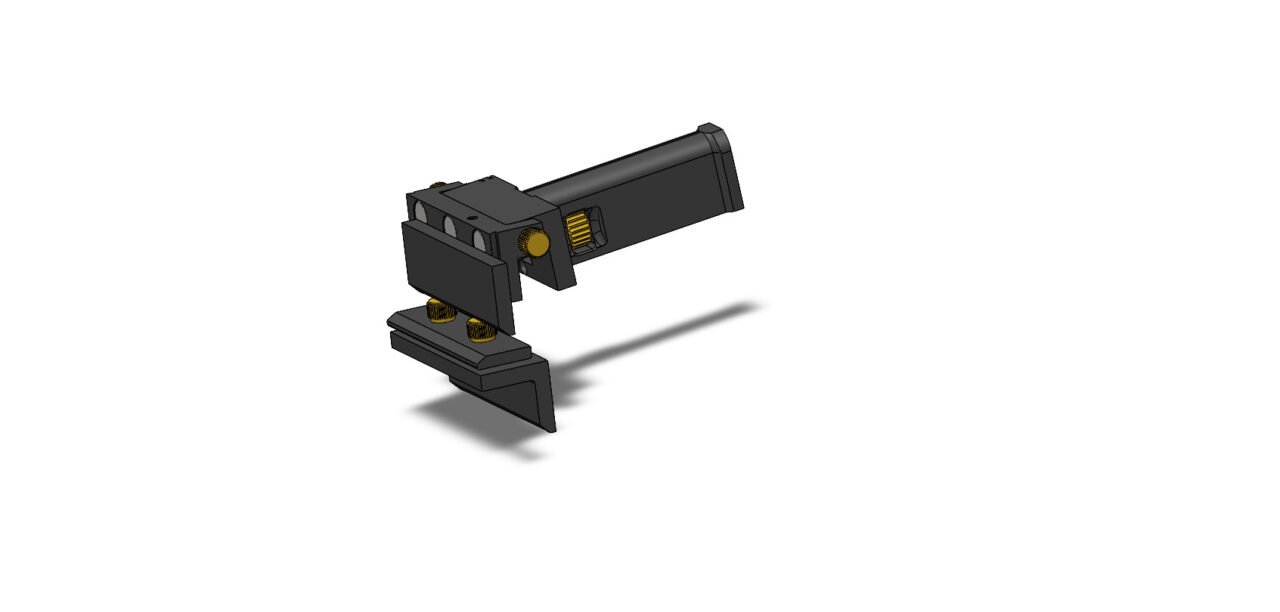

Универсальная державка для заточки ножей и ножниц роликовой точилкой.

Опыт использования старых державок для роликовой точилки выявил необходимость разработки одной универсальной державки как для ножниц, так и для ножей.

3D Модели Роликовая точилка

Автор

Александр Мишин

Дата

26.04.2026

Язык

Русский

Состав

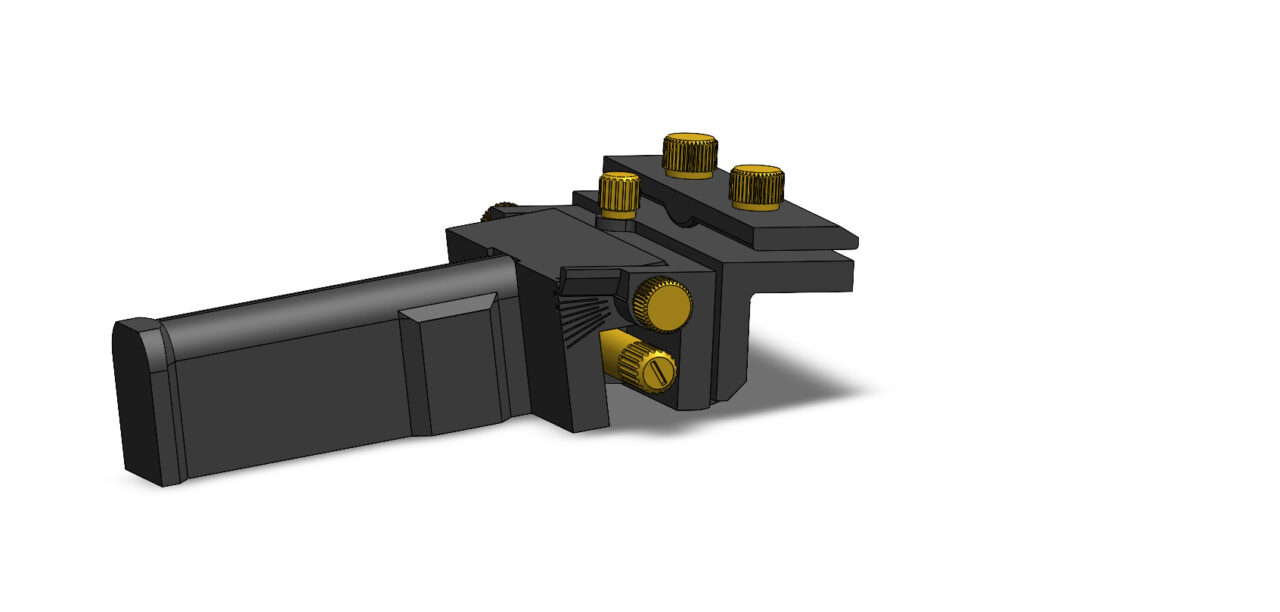

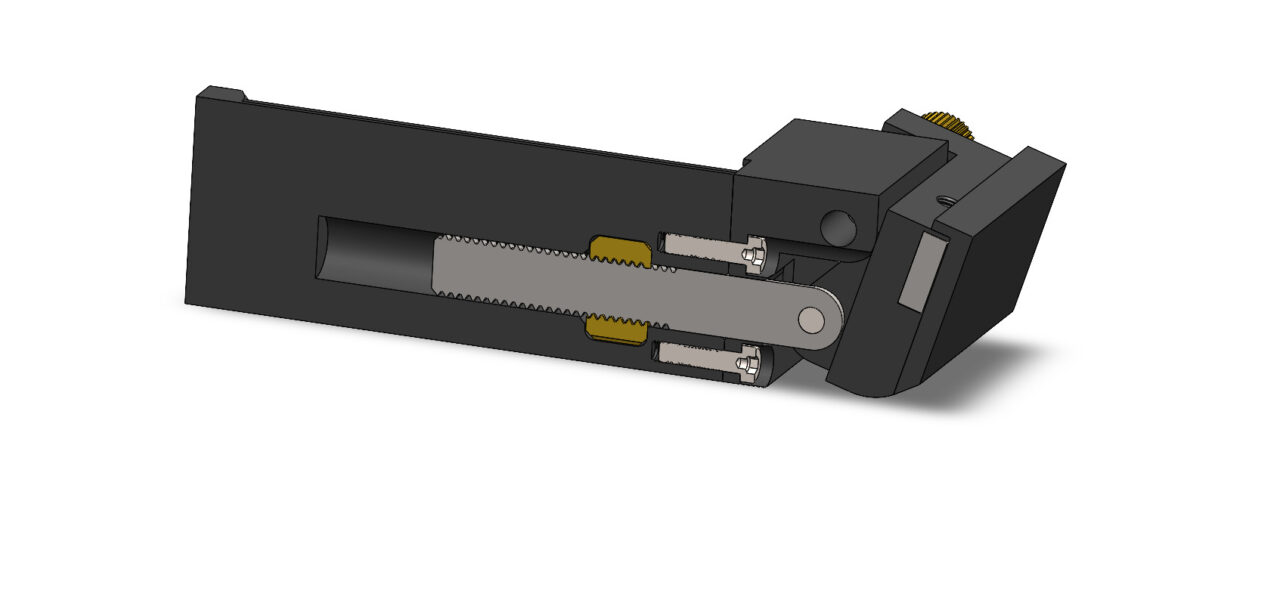

В данной работе представлены: 1. Регулируемая универсальная державка для заточки ножей с помощью стандартного или специального ролика с шлифовальными дисками 50мм. 2. Насадка для заточки ножниц, стамесок и лезвий рубанка. 3. Простой угломер для определения параметров затачиваемого инструмента и установки планки державки на заданный угол. Покупные комплектующие изделия: Неодимовые магниты 15Х5 мм (6 шт), винты М5х30 (1 шт) и М4Х16 (2 шт) с цилиндрической головкой под ШК. В данной работе также помещены фото новой роликовой точилки с двухступенчатым планетарным редуктором и передаточным отношением 1:6.
