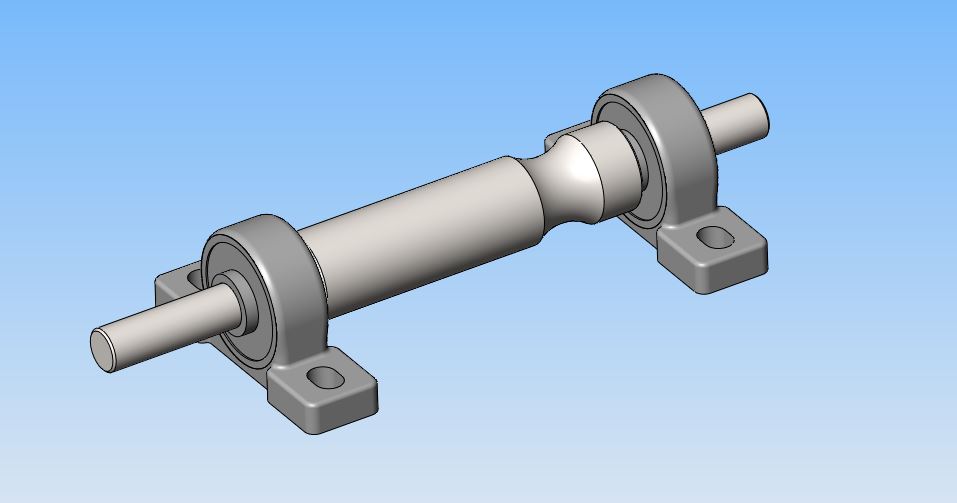

Узел узла трубогиба для профильной и круглой трубы.
Расстояние между центрами опор составляет 196 мм(см.чертеж)
Габаритный размер узла составляет 127х330х65 мм (см.чертеж)
Вал приводится в действие двигателем или мускульной силой (посредством рукояти).
Крепление рукояти производится сваркой или через втулку (болтовым креплением как вал у мотоблока Нева, Ока и.т.д)
При приваривании соосно валу шестигранника,возможно приведение в движение вала посредством шуруповерта.

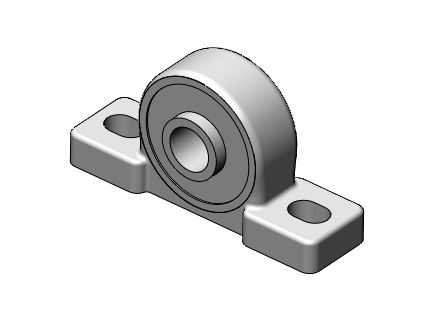

В данном узле применяется два корпусных подшипника с внутренним диаметром отверстия 20 мм(подшипник P204).

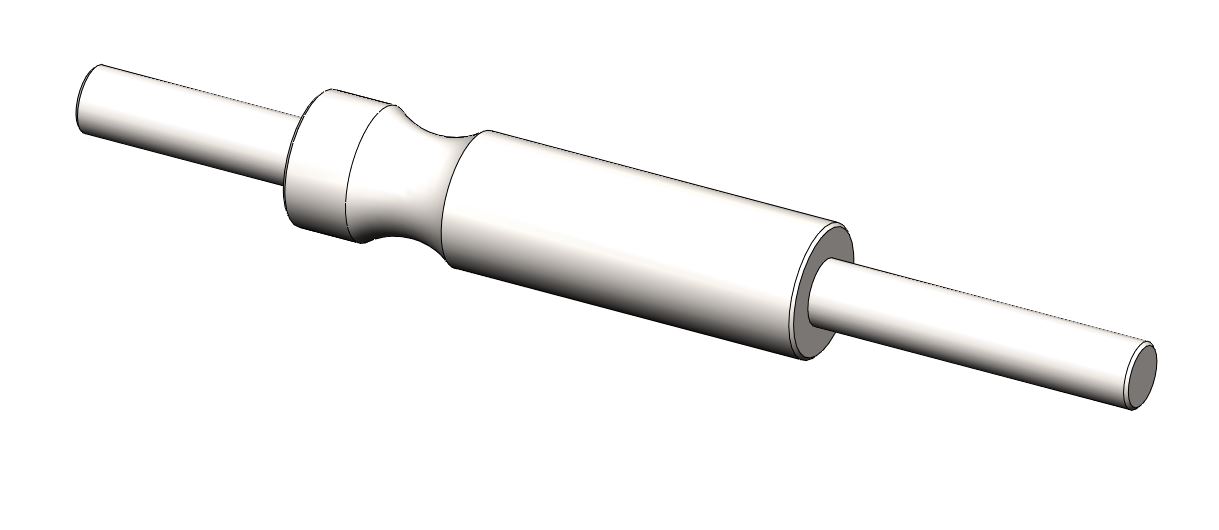

Валы изготавливаются из конструкционной стали (например Ст45). Вал 1 диаметром 40 мм, посадочный размер 20 мм.Имеет радиусное углубление для прокатки труб. Часть которая выходит за пределы корпусного подшипника в сборочной единице, предназначена для соединения нескольких валов (не мене 2) цепной или шестеренчатой передачей.

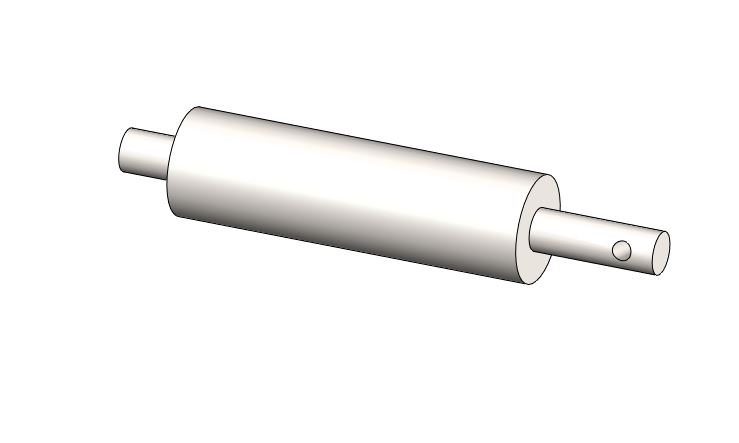

Вал 2- ведущий, имеет наружный диаметр 50 мм и грубую накатку, предназначенную для лучшего сцепления трубы при прокате. Для предотвращения сминания накатке при прокате, данный вал лучше закалить.
В данной сборке представлена модель и чертеж (сборка вал+подшипники), чертежи и модели валов, модель и чертеж подшипника P204.
