В работе представлена 3д-сборка узла: "Вилка штепсельная" с входящими в неё деталями. Также, к сборке прилагается сборочный чертеж.

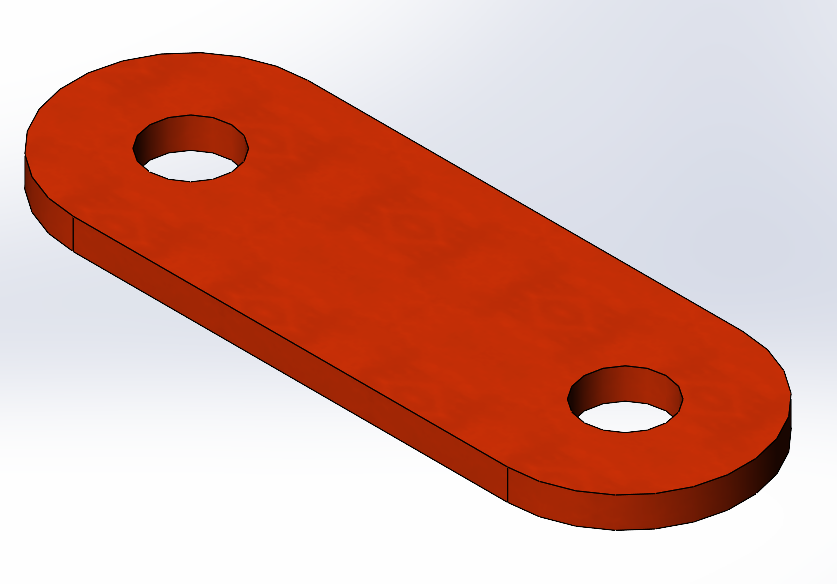

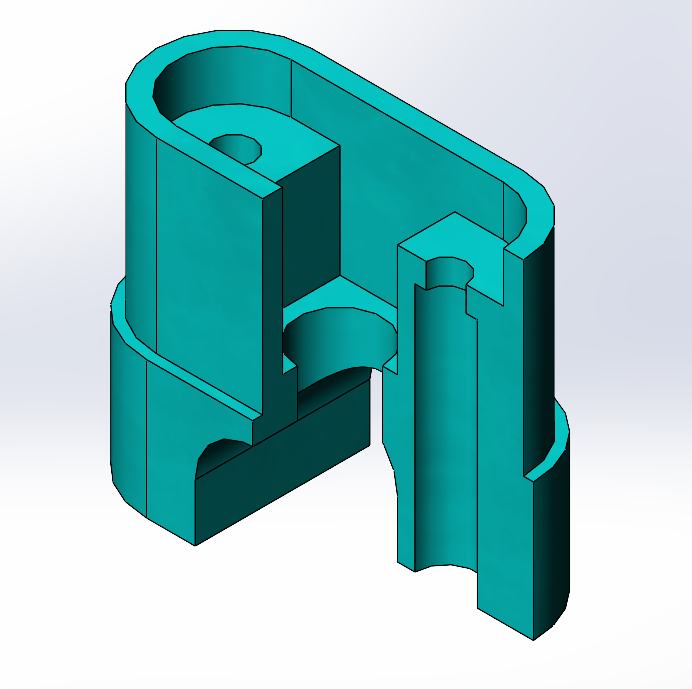

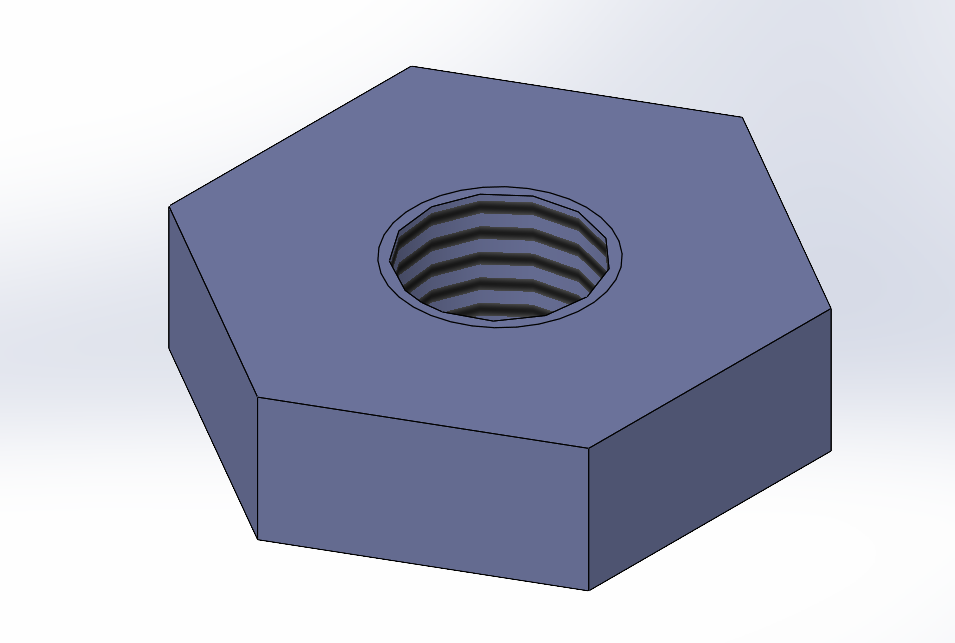

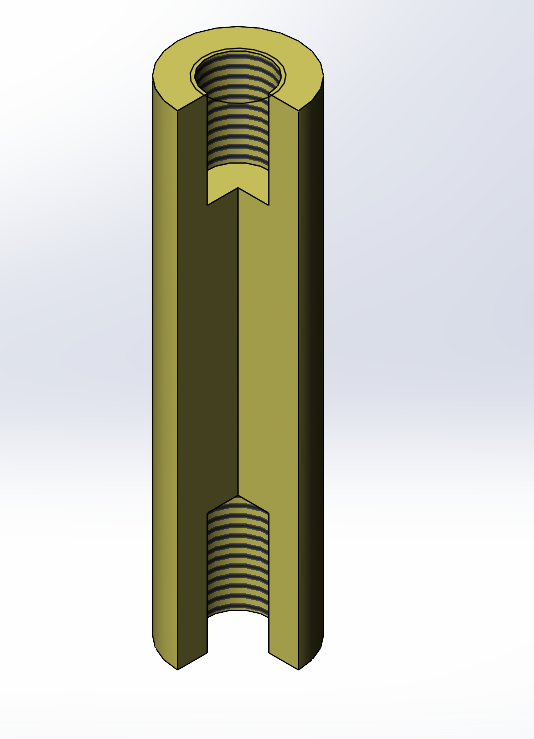

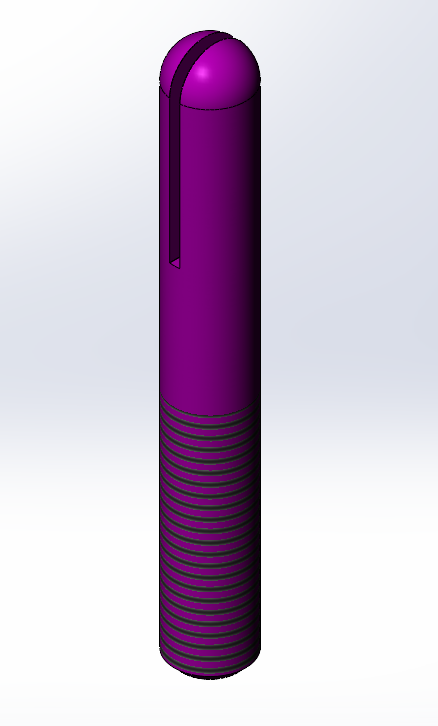

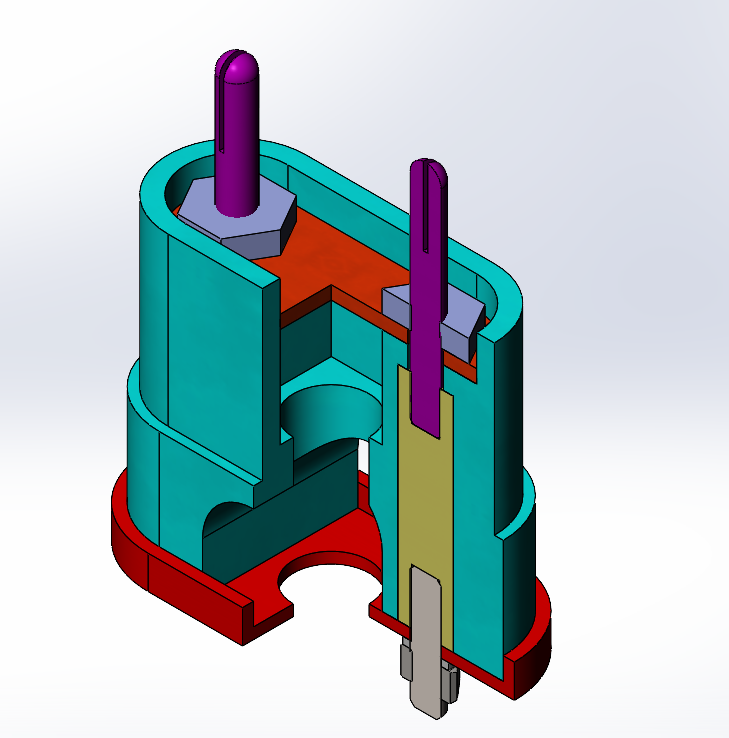

Вилка служит для контакта электрического провода со штепсельной розеткой. Провод проходящий через отверстие в средней части корпуса, поджимается прокладкой и крепится гайкой на штырь. Контакты предназначены для крепления штырей и позволяют подключать сверху ещё одну вилку.
