Зажим для пайки капилярных трубок

0
0
48
0
0
20

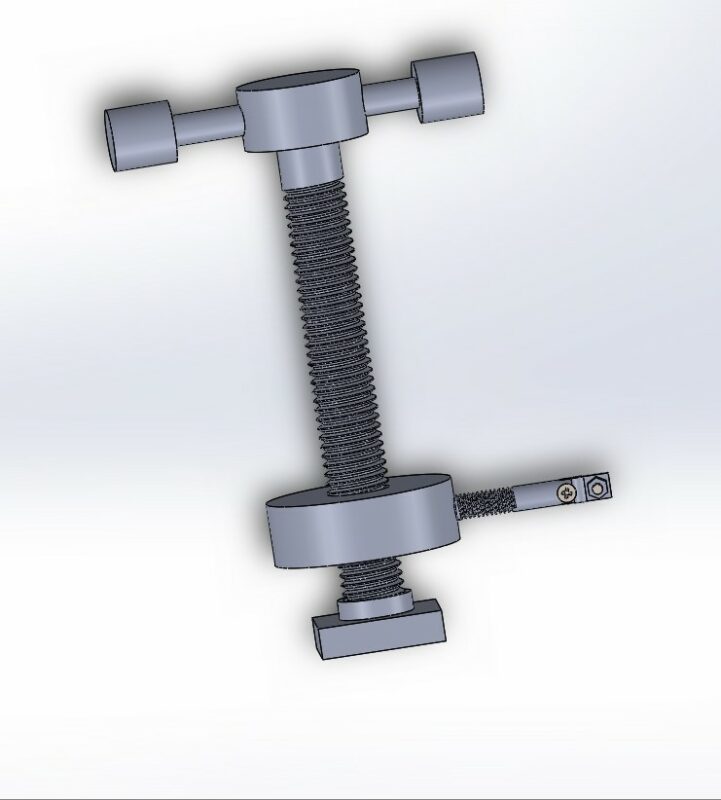

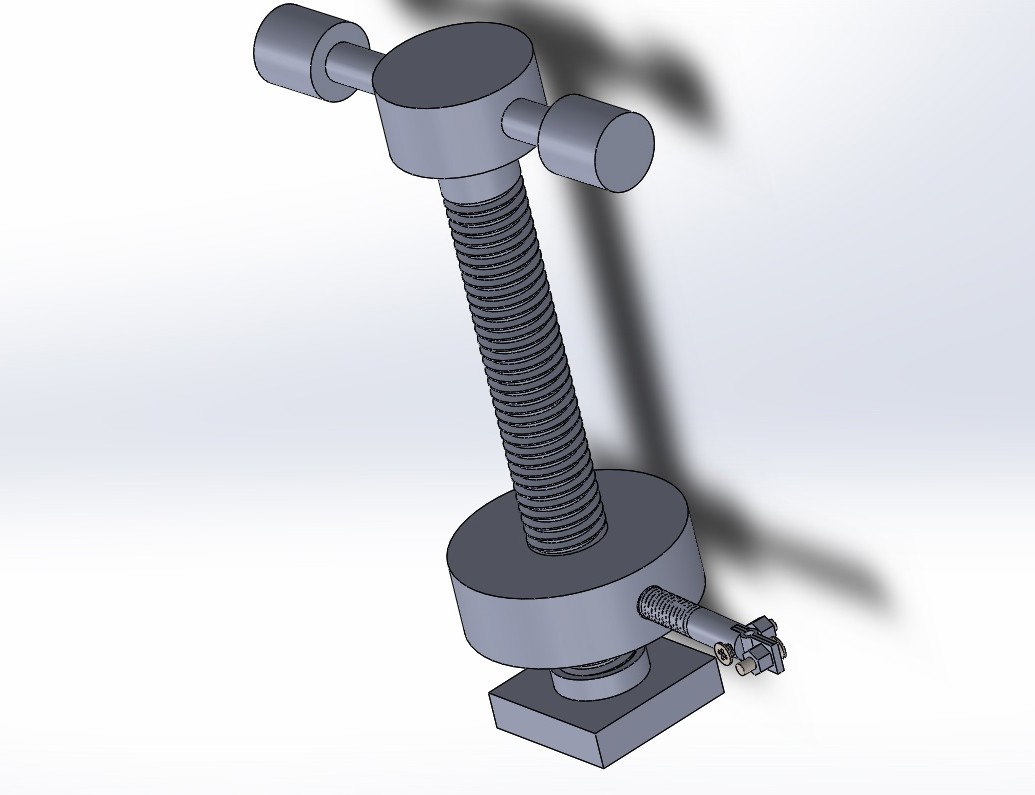

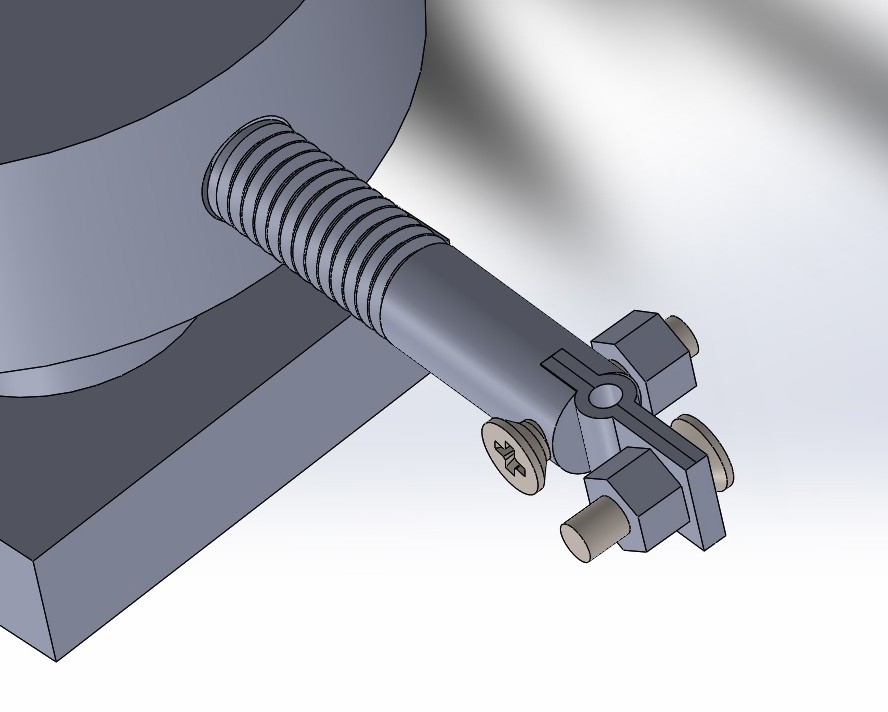

Зажим для пайки капилярной трубки,принцип в том что есть шайба которая ходит по винту и в нее вставляется шпилька которая может так же вращаться внутри шайбы вперед-назад что бы отрегулировать угловое положение(что бы хвататься можно было не только вертикально-горизонтально).В шпильку вставляется кольцо из листового металла(состоящее из двух частей),которое стягивается винтом и позволяет установить трубку диаметром 1.2мм.


Сообщить о проблеме
Дата
24.02.2025
Язык
Русский
Состав
3д модели с историей построения:Ходовой винт,ручка для винта,кольцо,шпилька,основание+сборка(шпилька+кольцо,шпилька+шайба которая ходит по ходовому винту,и как это выглядит(полная сборка))
