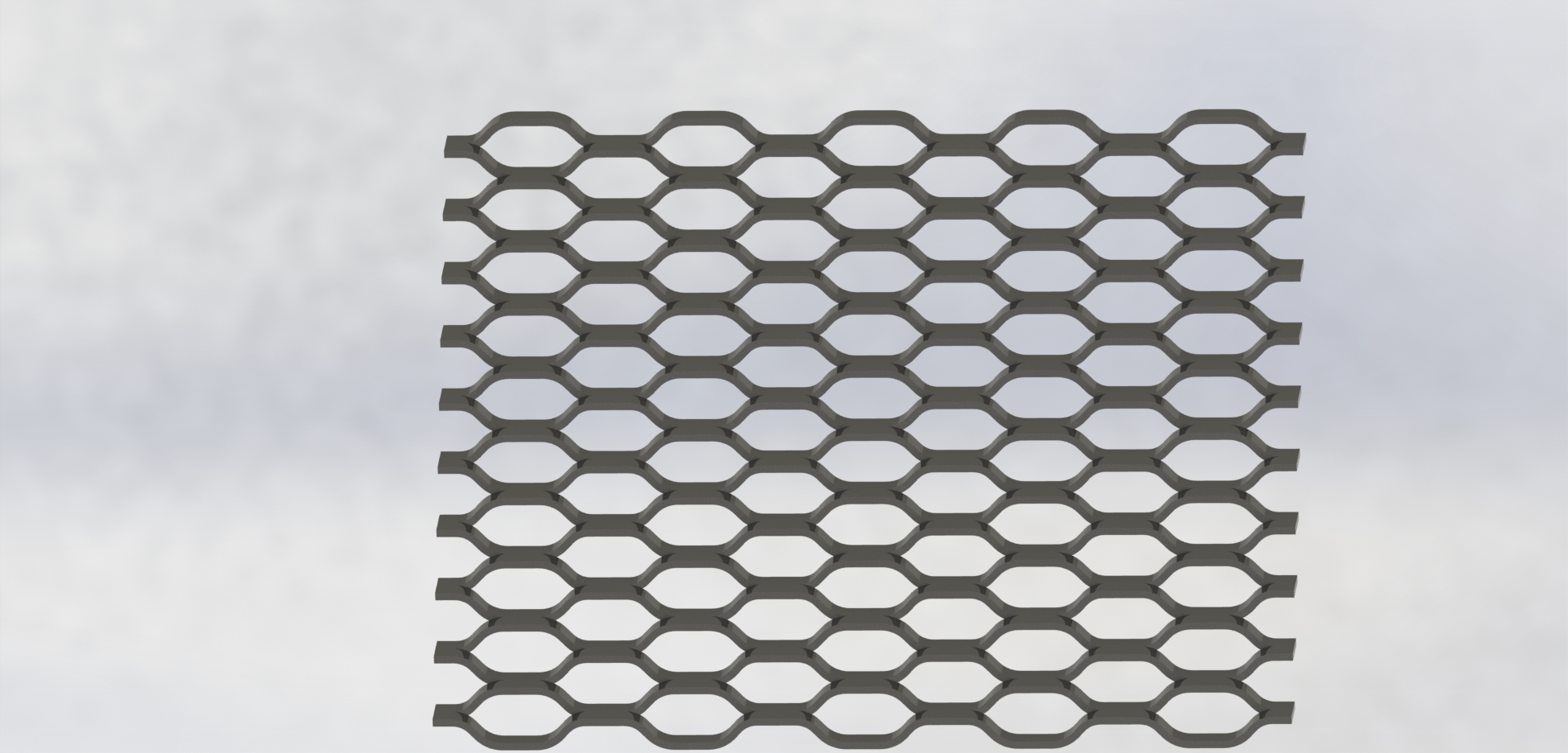

В архиве с моделью приложено поэтапное текстовое со "скриншотами описание технологии создания в SolidWorks параметрической модели просечно вытяжного листа (ПВЛ 406), с возможностью управления основными размерами листа из внешнего текстового документа. Основные размеры связаны между собой уравнениями. Модель листа можно использовать для компоновки оборудования, габаритной сборки, дизайна и.т.д.
