Шаблоны примыкания внутренней поверхности патрубков 60х3 76х3 83х3 89х3,5 102х3,5 108х4 127х4 133х5 140х5 159х6 219х10 273х12 к трубам

Шаблоны примыкания по внутренней поверхности для патрубков 60х60х3 76х76х3 83х83х3 89х89х3,5 102х102х3,5 108х108х4 127х127х4 133х133х5 140х140х5 159х159х6 219х219х10 273х273х12 325х325х13 на монтаже для тройников. Важно шаблон распечатывается на принтере или плоттере в масштабе 1:1. После чего его можно вырезать по толстой линии. Используется верхняя часть шаблона.

Состав: Шаблоны патрубков в формате DWG

Софт: AutoCAD 2005

Сайт: www

Файлы:
Шаблон примыкания патрубка 89х3,5 по вн. пов. к трубе Д89.DWG
Шаблон примыкания патрубка 325х13 по вн. пов. к трубе Д325.DWG
Шаблон примыкания патрубка 133х5 по вн. пов. к трубе Д133.DWG
Шаблон примыкания патрубка 108х4 по вн. пов. к трубе Д108.DWG

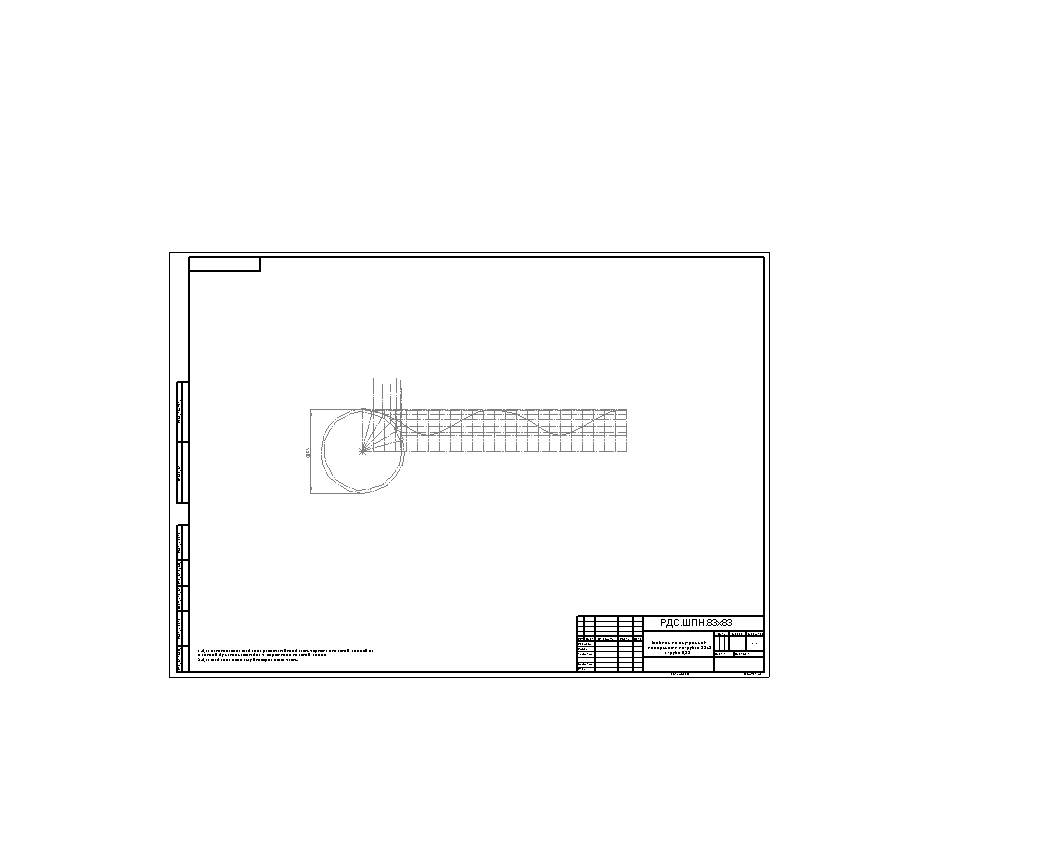

Шаблон примыкания патрубка 83х3 по вн. пов. к трубе Д83.DWG
Шаблон примыкания патрубка 127х4 по вн. пов. к трубе Д127.DWG
Шаблон примыкания патрубка 60х3 по вн. пов. к трубе Д60.DWG
Шаблон примыкания патрубка 273х12 по вн. пов. к трубе Д273.DWG
Шаблон примыкания патрубка 140х5 по вн. пов. к трубе Д140.DWG
Шаблон примыкания патрубка 102х3,5 по вн. пов. к трубе Д102.DWG
Шаблон примыкания патрубка 159х6 по вн. пов. к трубе Д159.DWG
Шаблон примыкания патрубка 76х3 по вн. пов. к трубе Д76.DWG
Шаблон примыкания патрубка 219х10 по вн. пов. к трубе Д219.DWG
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
