Профиль квадратный металлический ГОСТ 8639-82 SolidWorks

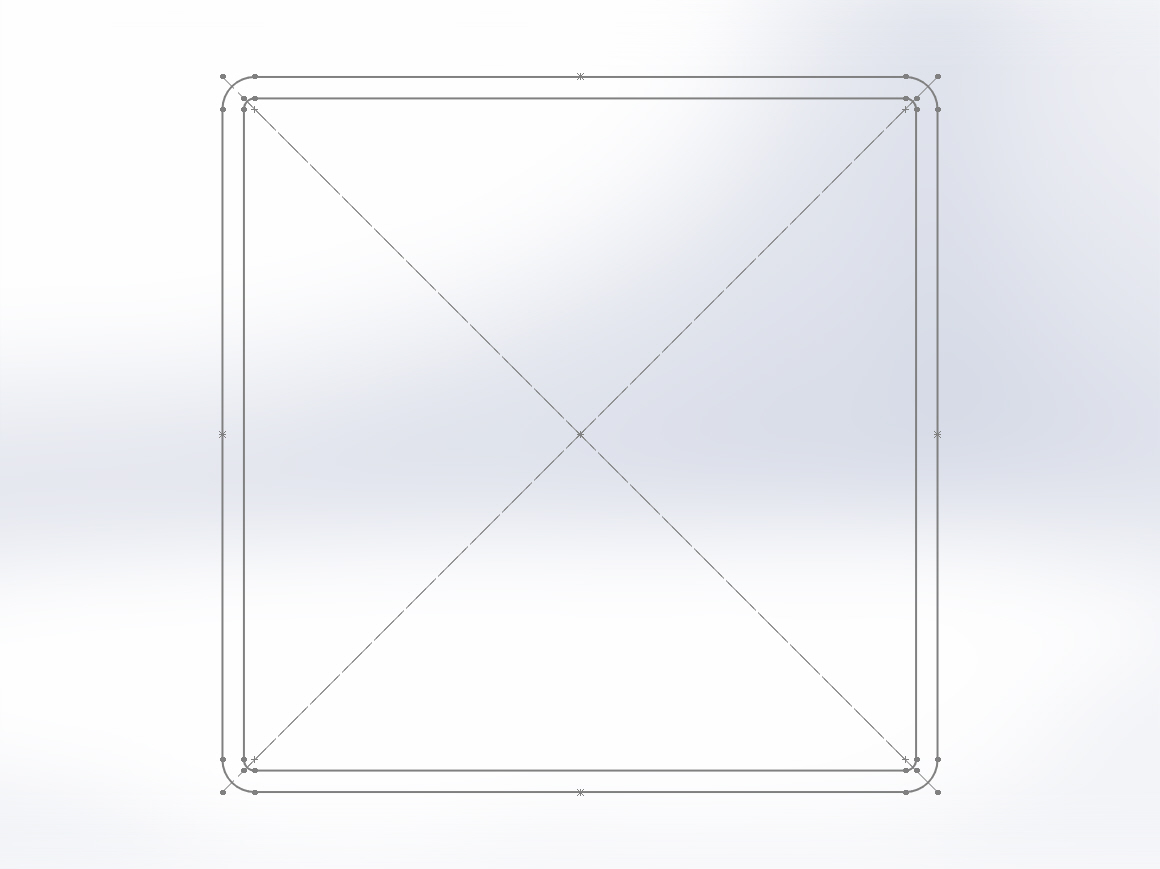

Заготовка для создания квадратного сварного профиля по ГОСТ 8639-82.
Все размеры связаны через формулы.
В эскизе достаточно изменить размер ширину "a" и толщину стенки "s".
Весть эскиз перестроится автоматически в точности по ГОСТ с учетом закруглений.
Можно положить в библиотеку сварочных профилей
c:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\lang\russian\weldment profiles\GOST\

Состав: Эскиз профиля Язык документа

Софт: SolidWorks 2020

Файлы:

Каталог / Дополнительный материал / Библиотеки / Профиль квадратный металлический ГОСТ 8639-82 SolidWorks

Ghost_square_8639-82_AxAxS.SLDPRT
Чтобы скачать чертеж, 3D Модель или проект, Вы должны войти под своим именем. Это бесплатный раздел сайта (без учета рейтинга), но регистрация нужна.
