Разработка конструкции сеялки-культиватора (прототип СКП-2)

Учреждение образования
“Гомельский государственный технический университет имени П.О. Сухого”
Кафедра: “Сельскохозяйственные машины”
КУРСОВОЙ ПРОЕКТ
по курсу
“СЕЛЬСКОХОЗЯЙСТВЕННЫЕ МАШИНЫ”
на тему:
«РАЗРАБОТКА КОНСТРУКЦИИ СЕЯЛКИ-КУЛЬТИВАТОРА (ПРОТОТИП СКП-2) »
гомель 2013
АННОТАЦИЯ…………………………………………………..………………..5
ВВЕДЕНИЕ………………………………………………………………………6
1. АНАЛИЗ ПРИРОДНО-КЛИМАТИЧЕСКИХ УСЛОВИЙ ЗОНЫ ЭКСПЛУАТАЦИИ………………………………………………………….........9
1.1. Климат Республики Беларусь…..……………………………………....……9
1.2. Температурные показатели...………………………………………………..9
1.3. Атмосферные осадки...…………………………………………………….....9
1.4. Растительность и почвы…..………………………...……………………....10
2. КРАТКИЕ СВЕДЕНИЯ ОБ АГРОТЕХНИКЕ ВОЗДЕЛЫВАНИЯ ……. ...13
3. АНАЛИЗ КОНСТРУКЦИИ РАБОЧИХ ОРГАНОВ. ДОСТОИНСТВА И НЕДОСТАТКИ………………………..…………………………………………16
3.1. Аппарат высевающий зерновой ………….………………………………..23
3.2. Высевающий туковый аппарат ..…………………..……………………....25
3.3 Рабочий орган (сошник).………..…………………………………………...26
3.4. Механизм привода .……………………………………………………..…..28
3.5 Опора задняя (батарея катков).....…………………………………………..30
3.6 Гидросистема………………………………………………………………...31
3.7 Патентный поиск………………………………………………………….....33
3.8 Аналоги конструкции сеялки-культиватора зернотуковго для полосного посева. Достоинства и недостатки………………………….………..………....36
4. ОБОСНОВАНИЕ ЦЕЛЕСООБРАЗНОСТИ ПРИМЕНЕНИЯ ПРЕДЛАГАЕМОЙ КОНСТРУКЦИИ РАБОЧИХ ОРГАНОВ…………......…38
5. ТЕХНОЛОГИЧЕСКИЙ, КОНСТРУКТИВНЫЙ И ПРОЧНОСТНОЙ РАСЧЁТЫ………………………………………………………………..…....…40
5.1 Проектирование лапы культиватора………………………………….....…40
5.2 Расчет общего тягового сопротивления культиватора …….…………......45
5.3 Расчет прочности на изгиб стойки культиватора ………………………....47
5.4 Тяговый расчёт культиватора……………………………………………….50
ЗАКЛЮЧЕНИЕ………………………………………………………..………...52
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ…………………………….53
ПРИЛОЖЕНИЕ………………………..…………….…………………..............54

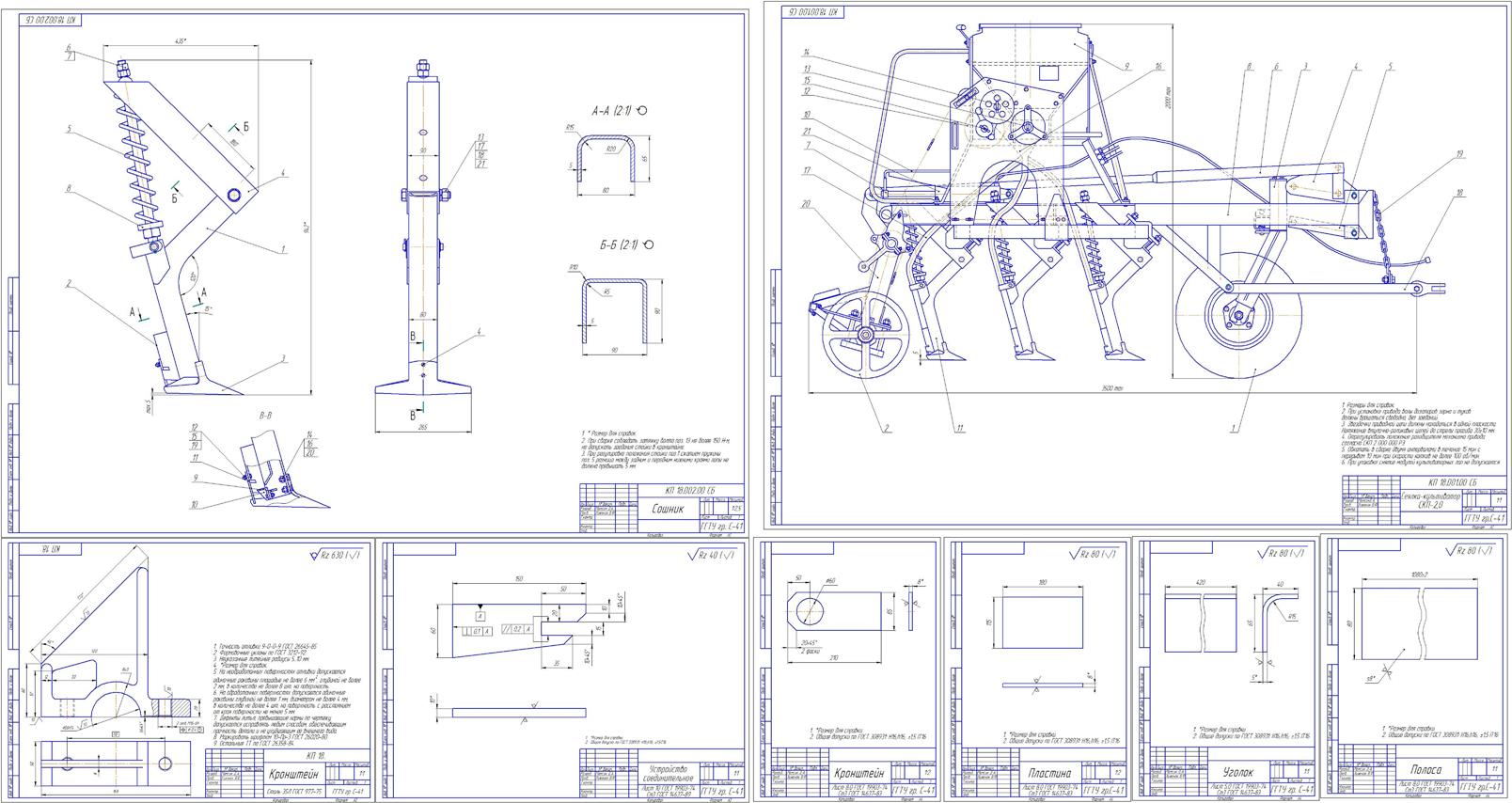

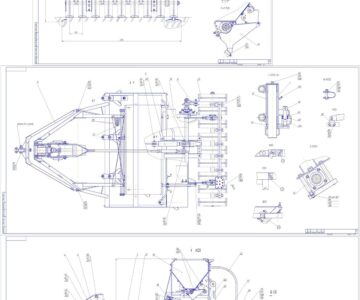

Состав: деталировка (кронштейн, кронштейн , полоса, устройство соединительное, уголок),сеялка (сб),сошник(сб), спецификация. Язык документа

Софт: КОМПАС-3D 13

Сайт: www

Файлы:

Каталог / Дополнительный материал / Разработка конструкции сеялки-культиватора (прототип СКП-2)

Сделано!\2.doc
