Совершенствование конструкции сеялки СЗС-2,8

Винницкий национальный аграрный университет
Кафедра Машин и оборудование с/х
Курсовой проект по дисциплине: "Конструкция и расчет сельскохозяйственных машин"
Тема: Совершенствование конструкции сеялки СЗС-2,8 (Удосконалення конструкції сівалки СЗС-2,8)
Винница 2014

Курсовой проект на тему: "Совершенствование конструкции сеялки СЗС-2,8" состоит из 41 листов машинописного текста пояснительной записки и 4 листа (формата А1) графической части.
В проекте описана технология выращивания зерновых и зернобобовых культур, приведены агротехнические требования к посевным машинам.
В проекте проведен анализ конструкций зерновых сеялок, проведен патентный поиск устройств для регулирования глубины высева, обоснована необходимость модернизации сеялки СЗС - 2,8.
Предложенная модернизация сеялки СЗС-2,8 с установкой высевающего аппарата для подсева зерновых трав с разработкой устройства для регулировки глубины высева трав анкерными сошниками.
Разработаны мероприятия по охране труда при посеве зерновых.
При разработке дипломного проекта были использованы 23 формулы, построено 16 рисунки, использовано 20 источников литературы.

ЗМІСТ
Ст.
Анотація……………………………………………………………………….6
Вступ…………………………………………………………………………..7
1 Вирощування зернових і зернобобових культур…………………………9
2 Способи посіву і агротехнічні вимоги…………………………………...13
2.1 Загальні відомості……………………………………………………….13
2.2 Способи посіву…………………………………………………………..14
2.3 Агротехнічні вимоги…………………………………………………….15
3 Аналітичні дослідження………………………………………………......17
3.1 Огляд і аналіз існуючих конструкцій зернових сівалок………………17
3.2 Типи робочих органів сівалок………………………………………......20
4 Модернізація сівалки СЗС – 2,8………………………………………......23
4.1 Літературний огляд та патентний пошук……………………………...23
4.1.1 Літературний огляд по конструкціях регулювання
сошників сівалок………………………………………………………23
4.1.2 Регулювання заглиблення сошників………………………………….24
4.2 Патентний пошук……………………………………………………......24
4.2.1 Обмежувач глибини ходу сошника ………………………………….24
4.2.2 Пристрій для регулювання робочої глибини
робочих органів сільськогосподарських знарядь…………………......25
4.3 Теоретичний аналіз технологічного процесу………………………….26
4.4 Будова та робота сівалки СЗС-2,8………………………………………29
4.5 Обґрунтування конструктивних та технологічних
параметрів розробки…………………………………………………….30
4.6 Розрахунок міцності вузлів та деталей …………………....................31
4.6.1 Розрахунок хомутика на згин…………………………………............................31
4.6.2 Розрахунок пружини……………………………………………….....32
4.6.3 Розрахунок різьбового з єднання……………………………………..35
4.7 Охорона праці при посіві зернових……….……………………………35
Висновки……………………………………………………………………..38
Список використаної літератури…………………………………………...39
Додатки…………………………………………………………………….....41

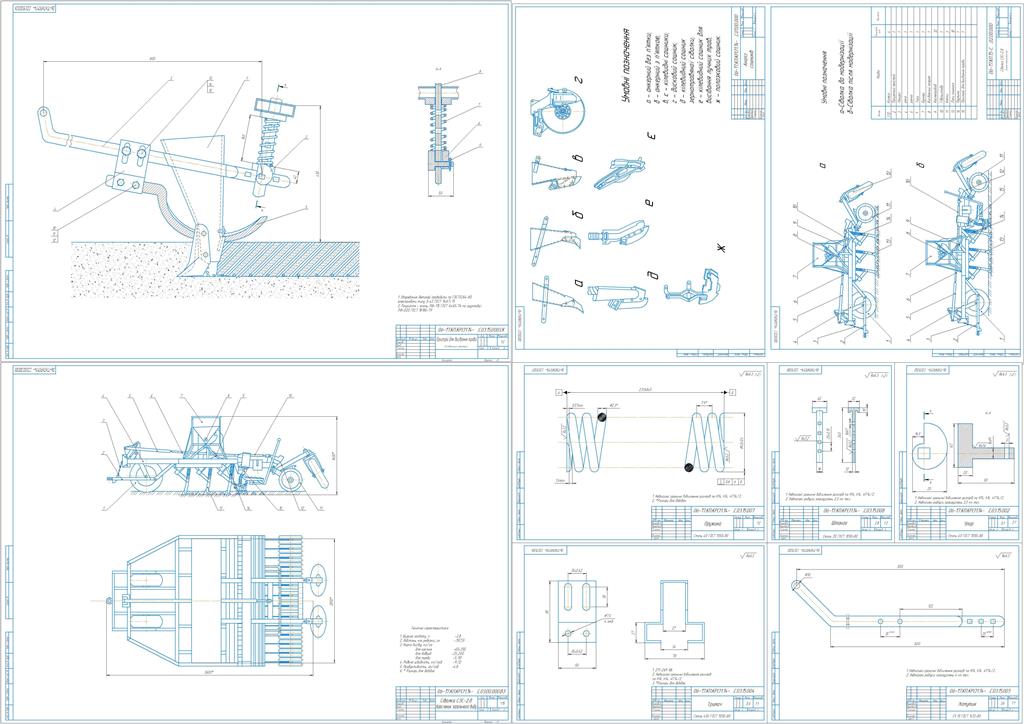

Состав: Пояснительная записка (ПЗ), Сеялки СЗС-2,8 (ВО),Сеялки СЗС-2,8 (ТС), Устройство для высева (СБ), Деталировка (пружина, упор, штанга, держатель, хомут), Спецификация Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Совершенствование конструкции сеялки СЗС-2,8

Креслення\Л.1.frw
Креслення\Л.2.cdw
Креслення\Л.3.cdw
Креслення\Л.4.frw
Записка\~$Змист.doc
Записка\~WRL3784.tmp
Записка\Змист.doc
Записка\СП
Записка\СП
Креслення
Записка
