КОМПАС 3D 18

Улучшение эксплуатационных характеристик сеялки СЗС-2,1

Костанайский государственный университет имени А. Байтурсынова
Кафедра машин, тракторов и автомобилей
Дипломный проект по дисциплине "Сельскохозяйственные машины"
на тему: «Улучшение эксплуатационных характеристик сеялки СЗС-2,1»
Костанай, 2017

Цель дипломного проекта – улучшение эксплуатационных характеристик сеялки СЗС-2,1 при выполнении посевных работ.
Объект исследования – прикатывающий каток для сеялки СЗС-2,1.
В дипломном проекте проведен анализ технологий и технических средств для посева зерновых и анализ конструкций прикатывающих катков. Качественное уплотнение семенного слоя почвы и выравнивание поверхности почвы обеспечивается за счет нескольких проходов по полю. Вариантом повышения эксплуатационных характеристик сеялки СЗС-2,1 является модернизация прикатывающего катка. Обеспечить качественное уплотнение слоя почвы над семенами и выравнивание поверхности поля за один проход можно, если оснастить сеялку прутковым (струнным) катком, при этом, усовершенствовав его уплотняющую часть. Модернизация прикатывающего катка сеялки СЗС-2,1 позволит одновременно уплотнять почву с семенами и равномерно выравнивать поверхность поля, формируя при этом мелкоребристую ветроустойчивую поверхность поля, и обеспечит сокращение количества операции.
СОДЕРЖАНИЕ
стр
ВВЕДЕНИЕ……………………………………………………………… 7
1 АНАЛИЗ ТЕХНОЛОГИЙ И ТЕХНИЧЕСКИХ СРЕДСТВ ДЛЯ ПОСЕВА ЗЕРНОВЫХ ………………………………………………… 9
1.1 Краткая характеристика природно-климатических условий зоны Северного Казахстана …………………………………………….. 9
1.2 Технологии возделывания и виды посева зерновых культур … 10
1.3 Анализ сеялок для посева зерновых культур ………………… 11
2 ПРОЕКТНАЯ ЧАСТЬ………………………………………………... 17
2.1 Анализ прикатывающих катков сеялок ……………………… 17
2.2 Определение производительности агрегата …………………… 21
2.3 Определение технико-эксплуатационных затрат сеялки при посеве зерна ……………………………………………………………… 23
3 КОНСТРУКТИВНАЯ РАЗРАБОТКА …………………………… 30
3.1 Обоснование модернизации прикатывающего катка сеялки …. 30
3.2 Устройство модернизированного прикатывающего катка сеялки СЗС-2,1 ……………………………………………………………... 31
3.3 Расчет сварного шва соединения прутка с уплотняющим ободом ………………………………………………………………………... 33
3.4 Расчет вала катка на изгиб ……………………………………… 34
3.5 Расчет болтового соединения …………………………………... 35
4 ОХРАНА ТРУДА ……………………………………………………... 40
4.1 Анализ вредных и опасных производственных факторов при эксплуатации сеялки СЗС-2,1 с модернизированным прикатывающим катком ……………………………………………………………… 40
4.2 Требования безопасности при эксплуатации и техническом обслуживании сеялки с модернизированным прикатывающим кат-ком ……………………………………………………………………… 43
4.2.1 Требования технической безопасности…………………. 43
4.2.2 Требования электробезопасности …………………….…. 44
4.2.3 Требования производственной санитарии …………..…... 44
4.2.4 Требования противопожарной безопасности …………… 44
4.2.5 Требования эргономики ………………………..…….…… 45
4.3 Техника безопасности при работе с сеялкой с модернизиро-ванным прикатывающим катком ………………..…….……….….….… 45
5 ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ ……………………………… 48
6 ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ ИСПОЛЬЗОВА-НИЯ СЕЯЛКИ СЗС-2,1 С МОДЕРНИЗИРОВАННЫМ ПРИКА-ТЫВАЮЩИМ КАТКОМ ……………………………………………... 50
ЗАКЛЮЧЕНИЕ………………………………………………………… 58
СПИСОК ЛИТЕРАТУРНЫХ ИСТОЧНИКОВ …………………… 59

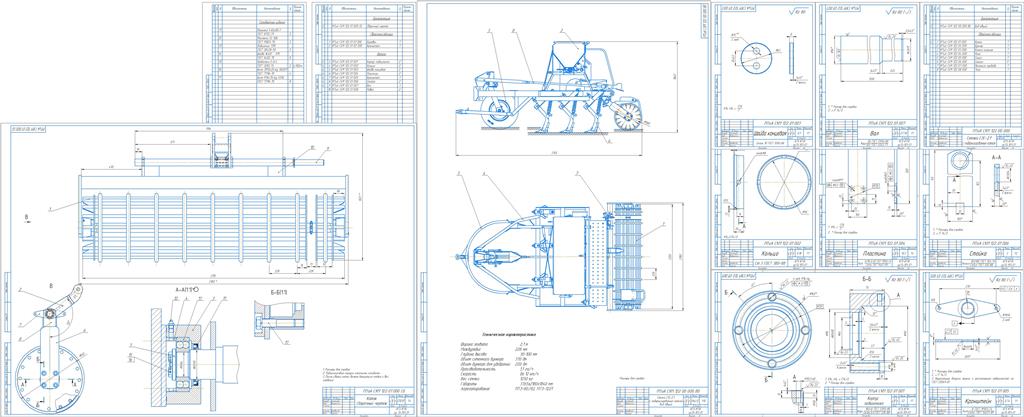

Состав: Сеялка с модернизированным катком (ВО), Каток (СБ), Деталировка (корпус подшипника, кольцо, пластина, пластина,шайба концевая, вал, стойка), Спецификации Язык документа

Софт: КОМПАС-3D 16.1

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Улучшение эксплуатационных характеристик сеялки СЗС-2,1

Просмотр файлов
Деталировка сеялки с катком\001 Корпус подшипника.cdw
Деталировка сеялки с катком\002 Кольцо.cdw
Деталировка сеялки с катком\003 Шайба концевая.cdw
Деталировка сеялки с катком\02 Пластина.cdw
Деталировка сеялки с катком\Вал.cdw
Деталировка сеялки с катком\Пластина.cdw
Деталировка сеялки с катком\Стойка.cdw
Диплом сеялка.docx
СБ Каток.cdw
Сеялка СЗС-2.1 с модернизированным катком Вид общий .cdw
СП ВО Сеялка.cdw
СП Каток.cdw
