Дроссель сетевой ДТС-0,75/20 У2
Трехфазные сетевые дроссели ДТС работают в цепях преобразователей частоты и предназначены:
1. Для защиты сети от высших гармоник (3;5;7;11 и.т. д.) , которые генерирует неуправляемый (полууправляемый) выпрямитель двухзвенного преобразователя частоты.
2. Для защиты преобразователя частоты от импульсных всплесков напряжения в сети.
3. Для увеличения срока службы конденсаторов в звене постоянного тока.
ТХ:
Падение напряжения: 2%
Мощность, кВт: 7.5
Ток, А: 20
Индуктивность, мГн: 0.75
Напряжение, В: 380~ (400~)

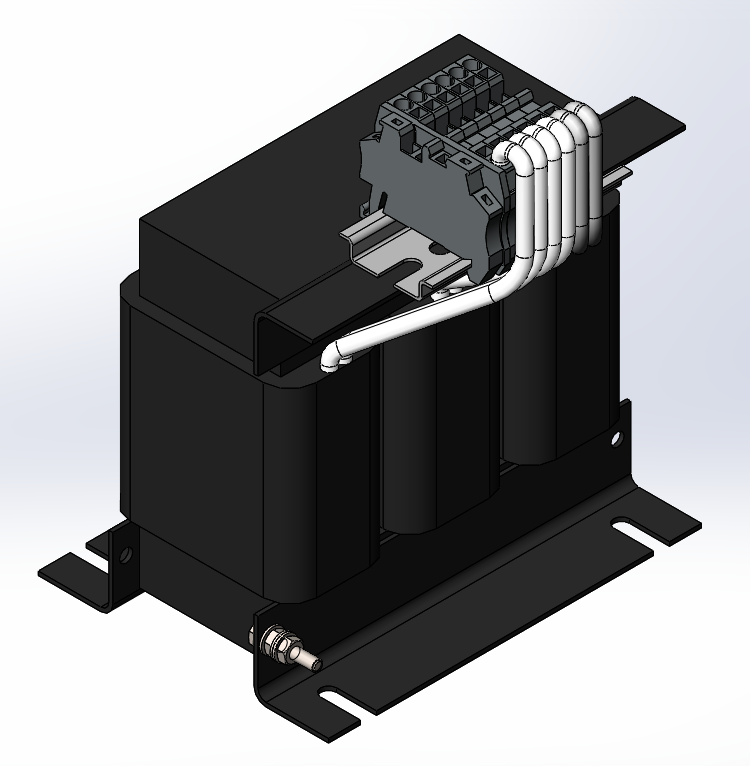

Состав: 3D-сборка, тело дросселя одной деталью.
Софт: SolidWorks 2018
Файлы:
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
