Асинхронный двигатель 4А250S2У3

ТулГУ, Кафедра Электротехники и электрооборудования, Анализ характеристик асинхронного двигателя серии 4А, 2015

Двигатель 4A250S2У3; Uн=380 В; Pн=75 кВт; n=3000 об/мин

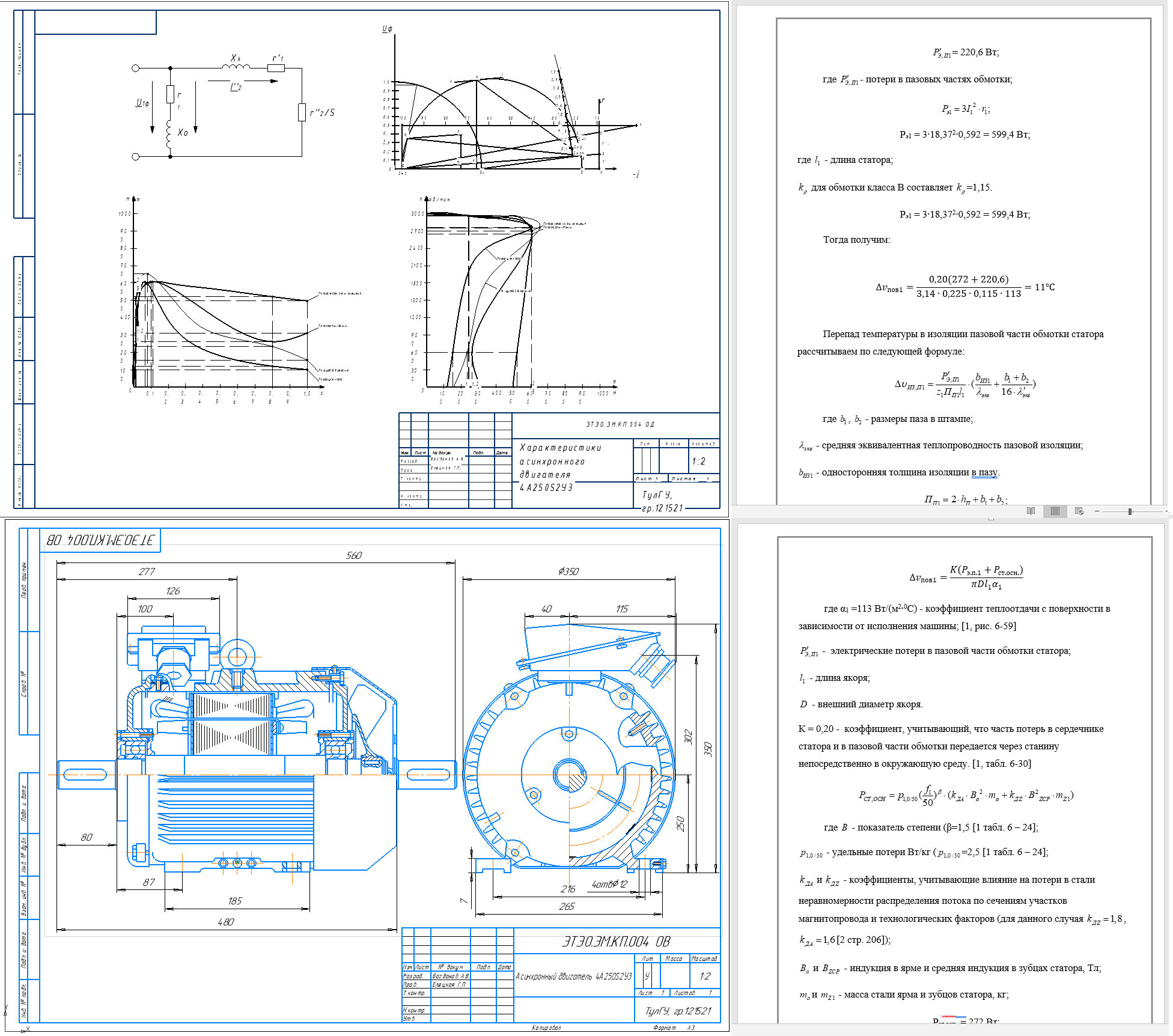

В ходе выполнения данного курсового проекта были подробно изучены конструкция и принцип действия асинхронных двигателей, на примере двигателя марки 4А250S2У3. Проведен ряд теоретических расчетов: тепловой расчет обмоток статора электродвигателя, расчеты механических характеристик двигателя, произведено построение круговой диаграммы.
В работе получены следующие результаты:
- механические характеристики, строящиеся по аналитическим выражениям, дают менее точный результат, чем паспортная механическая характеристика двигателя, наиболее точной и достоверно отражающей работу двигателя является характеристика, построенная по развернутой формуле Клосса (по параметрам схемы замещения). Она дает минимальную погрешность, относительно паспортной характеристики;
- круговая диаграмма двигателя данной мощности (75 кВт) с нужной точностью отражает его работу, т.е. удовлетворительный по точности результат при построении механической характеристики, однако, она не в полной мере отражает особенности работы двигателя в зоне низких оборотов;
- тепловой расчет статорной обмотки показал, что проводники обмотки сильно нагреваются в процессе работы двигателя (превышение температуры обмотки над температурой окружающей среды составило 120 ˚С), исходя из этого, для изоляции статорной обмотки необходимо применять жаропрочные материалы.
