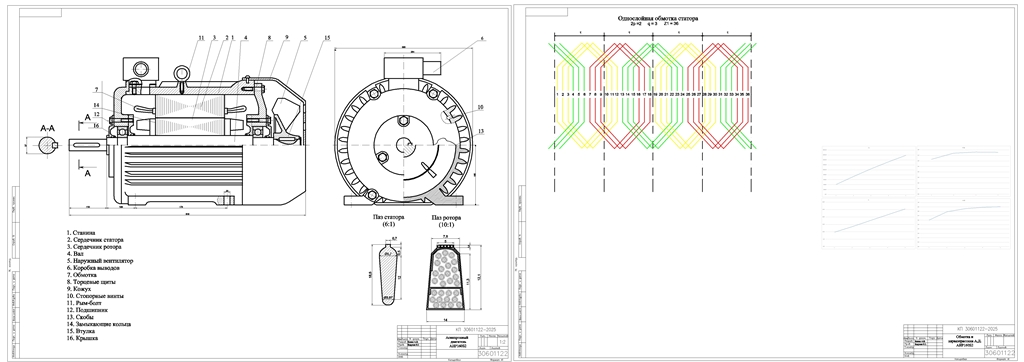

Асинхронный двигатель с короткозамкнутым ротором P Н=15 кВт

100

Белорусский Национальный Технический Университет
Энергетический факультет
Кафедра «Электроснабжение»
КУРСОВОЙ ПРОЕКТ по дисциплине «Электрические машины»
АСИНХРОННЫЙ ДВИГАТЕЛЬ С КОРОТКОЗАМКНУТЫМ РОТОРОМ
Минск 2025

Содержание
1.Введение.
2.Выбор основных параметров двигателя
3. Расчет обмоток статора и ротора.
4. Расчет магнитной цепи, потерь и КПД
5. Расчет параметров двигателя и построение рабочих и пусковых характеристик.
6.Тепловой расчет.
7. Определение расходов активных материалов и показателей их использования.
Вывод
Литература.

В данном курсовом проекте рассчитывается асинхронный двигатель АИР 160S2.
Данный двигатель имеет следующие параметры:
Номинальная мощность P_Н=15 кВт.
Скольжение S_Н=2%.
Номинальный КПД η=88%.
Коэффициент мощности cos⁡φ=0,91.
Кратность пускового момента M_пуск/M_ном =1,4.
Кратность максимального момента M_max/M_ном =2,2.
Кратность пускового тока I_пуск/I_ном =7.
Число пар полюсов 1p=2.
Номинальное напряжение U_Н=400/230 В.
Расшифровка обозначения электродвигателя АИР 160S2:
АИР - обозначение серии.
160 - габариты (высота оси вращения, мм.).
S - установочный размер по длине станины (S,M,L) или вариант длины сердечника (А, В).
2 - число полюсов.
