БРУ
Кафедра электропривод
Курсовой проект по дисциплине "Электрические машины"
На тему "Выбор и расчет АДКЗ"
могилев 2018
В данном курсовом проекте необходимо спроектировать асинхронный электродвигатель с короткозамкнутым ротором в соответствии с заданными требованиями.
Данные для расчёта:
Полезная мощность: Р2=1,1 кВт;
Число полюсов: 2р=6;
Номинальное напряжение сети Uл/Uф: 380/220 В;
Частота сети: f=50 Гц;
Степень защиты: IP44;
Исполнение по монтажу: IM2001.
Содержание
Введение............................................. 4
1 Описание конструкции и технология сборки........... 5
2 Выбор главных размеров..............................7
2.1 Определение Z1, w1 и площади поперечного сечения провода обмотки статора...............................8
2.2 Расчет размеров зубцовой зоны статора и воздушного зазора...............................................10
2.3 Расчет ротора....................................12
3 Электромагнитный расчет............................16
3.1Расчѐт магнитной цепи...................... ......16
3.2 Расчет параметров рабочего режима................18
3.3 Расчет потерь....................................22
3.4 Расчет рабочих характеристик............... .....23
3.5 Расчет пусковых характеристик......... ..........28
3.6 Расчет пусковых характеристик с учетом влияния вытеснения тока и насыщения от полей рассеяния.......31
4 Круговая диаграмма......... ......... .............39
5 Тепловой и вентиляционный расчет...................40
6 Механический расчет................................44
6.1 Расчет шайб, пальцев, шпонок.....................44
6.2 Расчет вала......................................45
6.3 Выбор подшипников................................49
7 Экономический расчет............. .................50
Заключение...........................................51
Список литературы....................................52

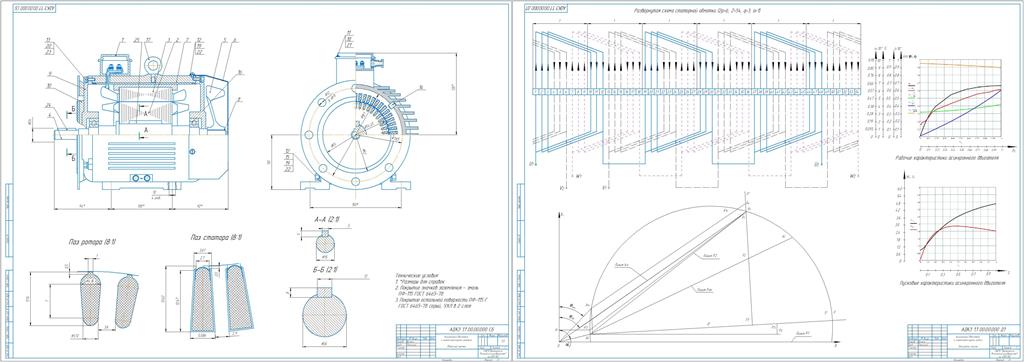

Проектная документация:
АДКЗ 1.1 00.00.000 СБ Асинхронный электродвигатель с короткозамкнутым ротором. Сборочный чертеж
АДКЗ 1.1 00.00.000 Д1 Асинхронный электродвигатель с короткозамкнутым ротором. Документы прочие
