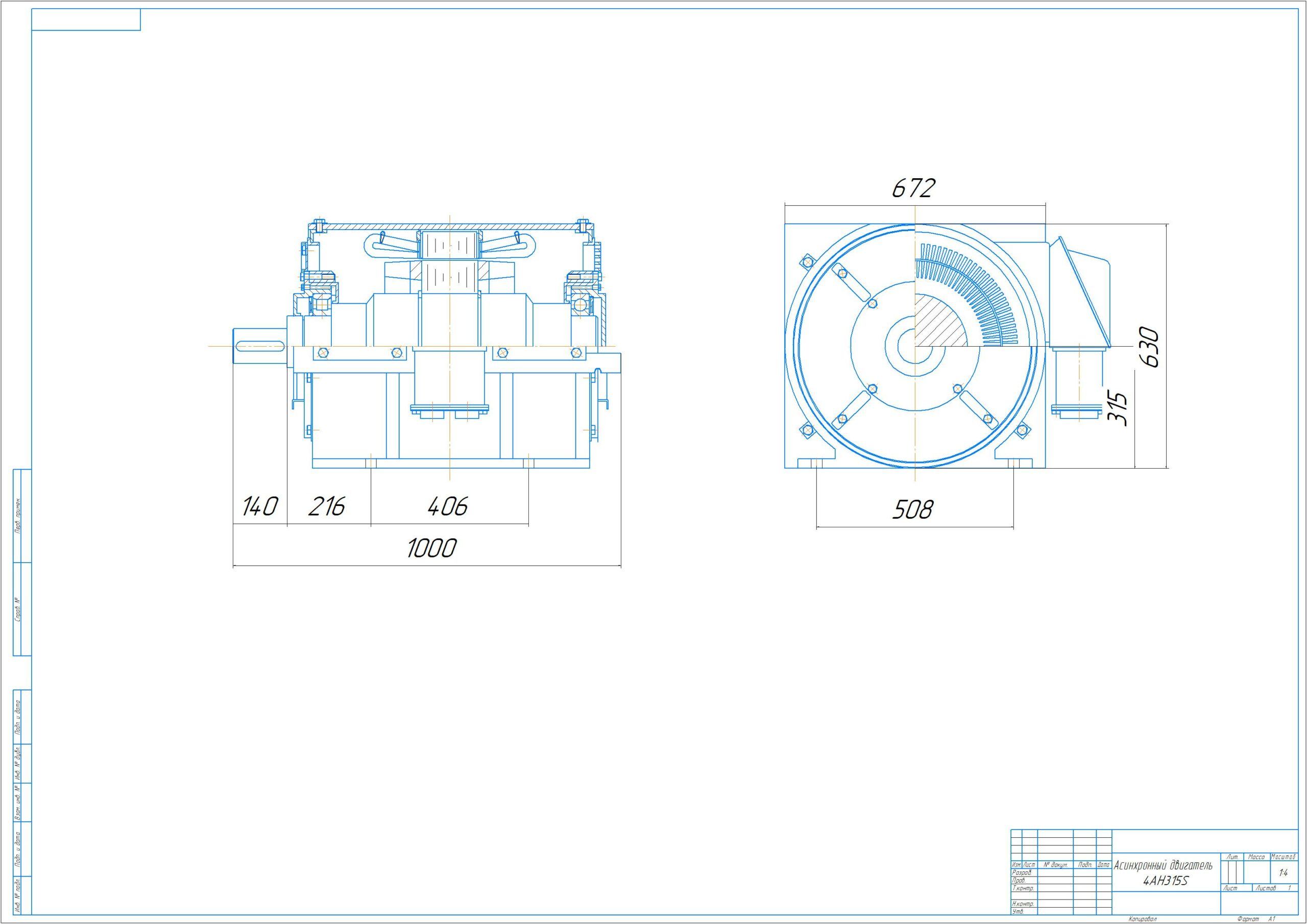

Расчет асинхронного двигателя с короткозамкнутым ротором

Омский государственный университет путей сообщения
ОмГУПС (ОмИИТ)
курсовая работа по дисциплине «Электрические машины»
на тему:РАСЧЕТ АСИНХРОННОГО ДВИГАТЕЛЯ С КОРОТКОЗАМКНУТЫМ РОТОРОМ
Омск 2020

«Расчет асинхронного двигателя с короткозамкнутым ротором»

Рассчитать и сконструировать асинхронный двигатель по следующим параметрам:

1. Номинальная (механическая) мощность на валу двигателя:
Рн =45 кВт.
2. Номинальная частота вращения: n1 = 500 об/мин.
3. Степень защиты двигателя: IP23.
4. Соединение обмотки статора: Y/Δ.
5. Частота питающей сети: 50 Гц.
6. Число фаз: 3.
7. Номинальное фазное напряжение сети: 220 В.

Оглавление
Введение 5
1. Главные размеры электрической машины 6
2. Выбор размеров активной части двигателя 10
3. Расчет сердечника и обмотки статора 13
4. Расчет сердечника и обмотки короткозамкнутого ротора 24
5. Расчет магнитной цепи 31
6. Потери и КПД асинхронного двигателя 35
7. Аналитический расчет рабочих характеристик 38
8. Поверочный тепловой расчет 47
9. Вентиляционный расчет 50
Заключение 51
Список использованных источников 52
