Асинхронный двигатель ротор короткозамкнутый

УГАТУ Кафедра ЭМ
Электрические машины Асинхронный двигатель
Уфа 2012

Проведены электромагнитный, тепловой и вентиляционный расчеты, механический расчет вала асинхронного электродвигателя [1].

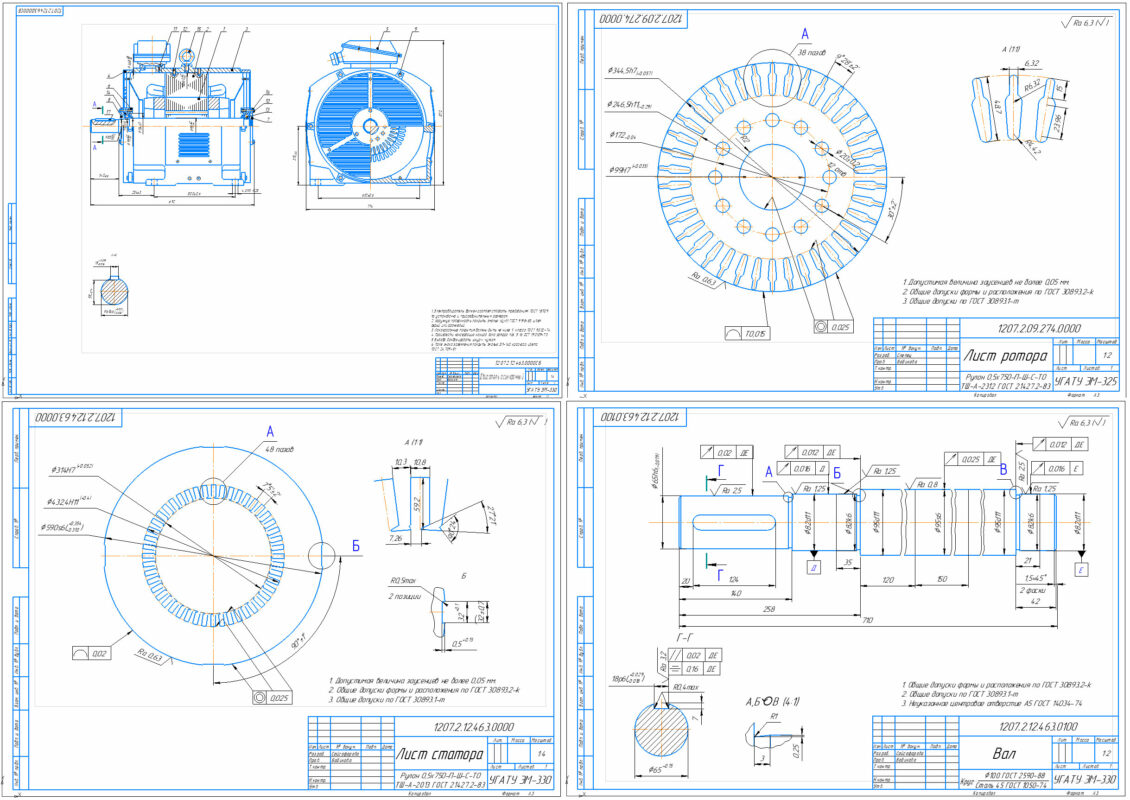

Приведены сборочные чертежи двигателя, чертежи вала, листов статора и ротора.

Исходные данные

Номинальный режим работы Продолжительный ( S1 )
Исполнение ротора Короткозамкнутый
Номинальная отдаваемая мощность 400 кВт
Количество фаз статора 3
Способ соединения фаз статора ∆/٨
Частота сети 50 Гц
Номинальное линейное напряжение 380/660 В
Синхронная частота вращения 3000 об/мин
Степень защиты IP23
Способ охлаждения IC01
Исполнение по способу монтажа IM1001
