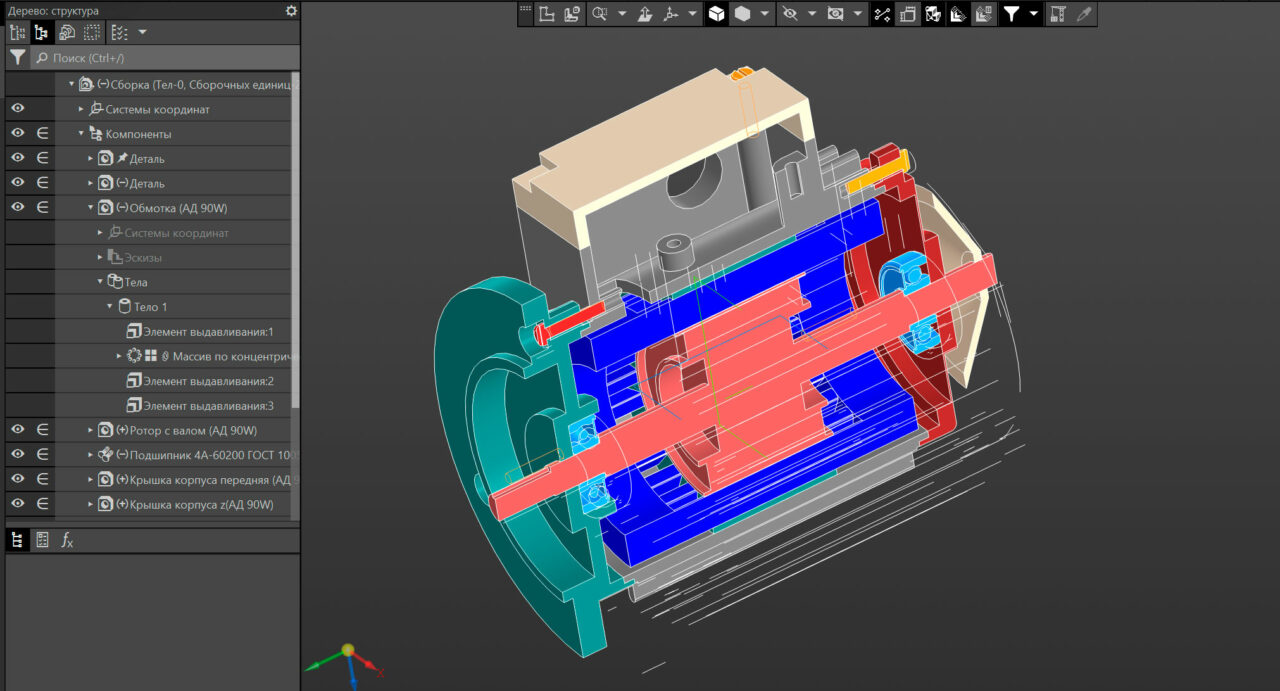

Детализированная модель двигателя АИР 50 0,09 КВТ, в масштабе 1:1. Модель может найти применение в транспортном машиностроении и станкостроении, а также в других отраслях промышленности.
Сборка состоит из следующих элементов:
1) Статор
2) Ротор с валом
3) Обмотка
4) Крышка монтажной коробки
5) Крышка корпуса p
6) Крышка корпуса z
7) Вставка для обмотки
8) Вентилятор
9) Винты
10) Подшипники
