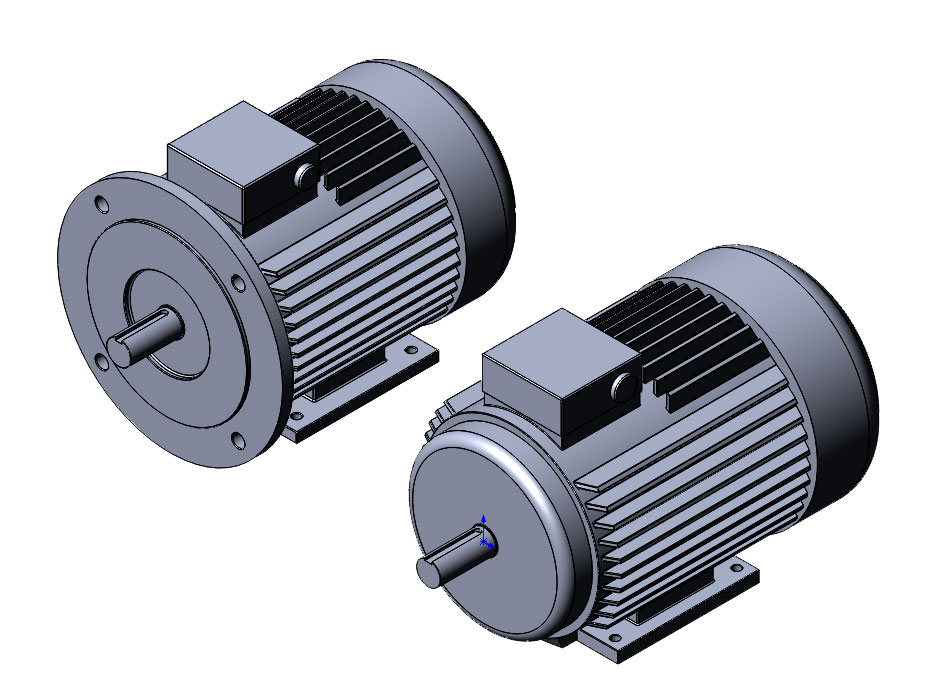

Электродвигатель АИР ГОСТ Р 51689-2000 габаритов 56...355 IM1081 (монтажное исполнение - лапы) и АИР ГОСТ Р 51689-2000 габаритов 56...355 (монтажное исполнение фланец+лапы)
- Главная -
- Чертежи -
- Электрические машины -
- Электродвигатели -
- Электродвигатель асинхронный АИР IM
Электродвигатель асинхронный АИР IM
0
10
1297
49
8
50
Содержимое архива
-
АИР IM
-
АИР IM2081 (фланец+лапы).SLDPRT
-
АИР IM1081 (лапы).SLDPRT
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
8
Чтобы оставить комментарий, необходимо войти
Поскольку мы на стадии разработки очень плотно общались в КБ Eldin-а, то получили их реальные данные
по роторам, центрам тяжести и вибрации в диапазоне в.о.в. от 100 до 315 мм. Так что центры тяжести в
таблицах исполнений расположены верно. Мелочь (меньше 100 мм) сделал экстраполяцией.
Здравствуйте! Вы сможете мне прислать на эл. почту АИР ГОСТ Р 51689-2000 габаритов 90 IM1081 (монтажное исполнение - лапы), т.к я открываю файл в компасе и там с 56 до 80 габарита доходить, а дальше не видно остальных габаритов. заранее спасибо большое.
Здравствуйте! Поставьте SW. Там 90х 5шт l2, l4 и др.
Не буду обещать добавить в.о.в. 355 мм, потому как постоянный завал по работе. На мой взгляд, кто желает
может это сделать в течение максимум рабочего дня.
Замечания по расчетам в Ansys (если надо кому): когда считал вентилятор с э/д 160-го габарита в модели
двигателя делал повернутый вырез, т.е. как-бы внутри осталась оболочка с толщиной стенки примерно
20 мм. Иначе в модели э/д получалось слишком много элементов сетки и Ansys тупо вис.
Сделано по каталогу ярославского Eldin 2011 года. Просто был крупный договор на разработку
оборудования для атомной энергетики. Я разрабатывал серию сейсмостойких вентиляторов и диапазон
электродвигателей у меня был по серии с в.о.в. от 100 до 315 мм. 355 мне просто не надо было, я их и не включал в исполнения моделей. Массы даны для чугунных корпусов электродвигателей. Я тоже перерыл весь
интернет и толком ничего не нашел, потому пришлось делать ручками для нормальных сборок вентиляторов
и расчетов (модальный анализ и сейсмостойкость).
Если детализировать клеммную коробку (включая гермоввод) для Routing и Electrical, то привлекательность комплекта возрастет.
Наконец-то нашел все габариты в одной предельно простой, но информативной модели. Спасибо автору. Габарита 355 на 17.03.2023 нет. Просьба к автору дать ссылку на таблицу (из каталога PDF производителя), из которой он брал размеры и вес, чтобы можно было проверить при вставке в свой проект (иногда это весьма важно, особенно вес и общий габарит).
Представленная типоразмерная сетка двигателей АРИ 56...315. АИР 355 нету
