Электродвигатель АИР160S4 (IM 2081)

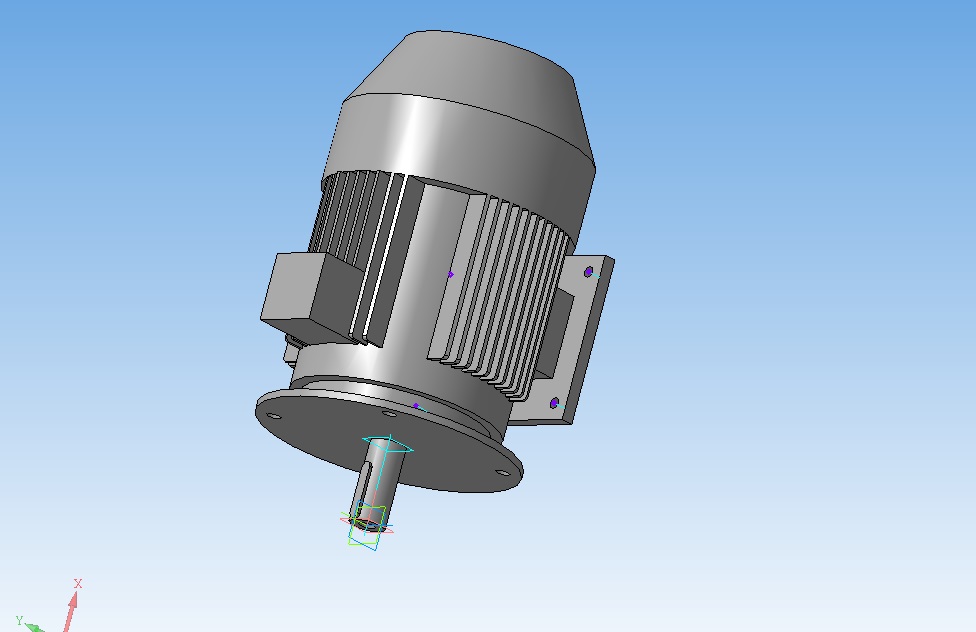

3D Модель двигателя в компасе, половина модели импортирована (без истории), часть деталей достроена.

Технические характеристики
Электродвигатели общепромышленные асинхронные трехфазные серии АИР DRIVE предназначены для привода промышленного оборудования
Высоты оси вращения (вала) : 56мм, 63мм, 71мм, 80мм, 90мм, 100мм, 112мм, 132мм, 160мм, 180мм, 200мм. (расстояния от низа лап до центра вала в мм.)
A,B,С - длина сердечника (первая, вторая, третья – длины)
S,L,M – установочные размеры по длине станины
Число полюсов:2,4,6,8.
Мощности: 0.18кВт, 0.25кВт, 0.37кВт, 0.55кВт, 0.75кВт, 1.1кВт, 1.5кВт, 2.2кВт, 3кВт, 4кВт, 5.5кВт, 7.5кВт, 11кВт, 15кВт, 18.5кВт, 22кВт, 30кВт, 37кВт.
Количество оборотов в минуту: 750об/мин, 1000об/мин, 1500об/мин, 3000об/мин,
Исполнения (способ крепления): IM1081(лапы) или IM2081 (комбинированный – лапы+фланец)
Степень защиты:IP55
Условия эксплатации:
-Диапазон рабочих температур окружающей среды – от -45 до +40 °С;
-Высота установки над уровнем моря – не более 1000 м;
-Относительная влажность – 80% при 25 °С;
-Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию;
Климатическое исполнение – У1 по ГОСТ 15150;
Допуск на напряжение питания – ±10%;
Допуск на частоту напряжения питания – ±2%

Состав: Модель одной деталью Язык документа

Софт: КОМПАС-3D 15,1

Файлы:

Каталог / Электрические машины / Электродвигатели / Электродвигатель АИР160S4 (IM 2081)

Электродвигатель АИР160S4 (IM 2081).m3d
