Параметризированная модель э. двигателей серии АИР (109 шт.) от 0,12 до 315 кВт. с исполнениями 1081, 2081, 3081с габаритными, присоединительными размерами.
Порядок работы:
1. Откройте в Компасе V25 файл АИР.m3d.
2. Во вкладке переменные нажмите иконку таблица переменных. В открывшейся таблице (столбец КОМЕНТАРИЙ) выберете АМР с необходимым характеристиками.
3. Нажмите ПРИСВОИТЬ ЗНАЧЕНИЯ ПЕРЕМЕННЫМ. Значения переменных должны изменится на выбранные.
4. В ручную введите исполнение 3081- ФЛАНЕЦ 2081-ФЛАНЕЦ ЛАПЫ 1081- ЛАПЫ.
5. Переменная UPR 0-1 упрощение в отрисовке ребер.
6. Нажмите перестроить (f5).
7. Измените наименование АИР на выбранный и нажмите СОХРАНИТЬ КАК и сохраните с новым названием.
Файл двигателя будет отображаться в спецификации в разделе ПРОЧИЕ ИЗДЕЛИЯ, при необходимости измените раздел в ручную. Пользуюсь данной моделью с 2014 года, ошибок не было, но не все типоразмеры использовал, проверяйте!

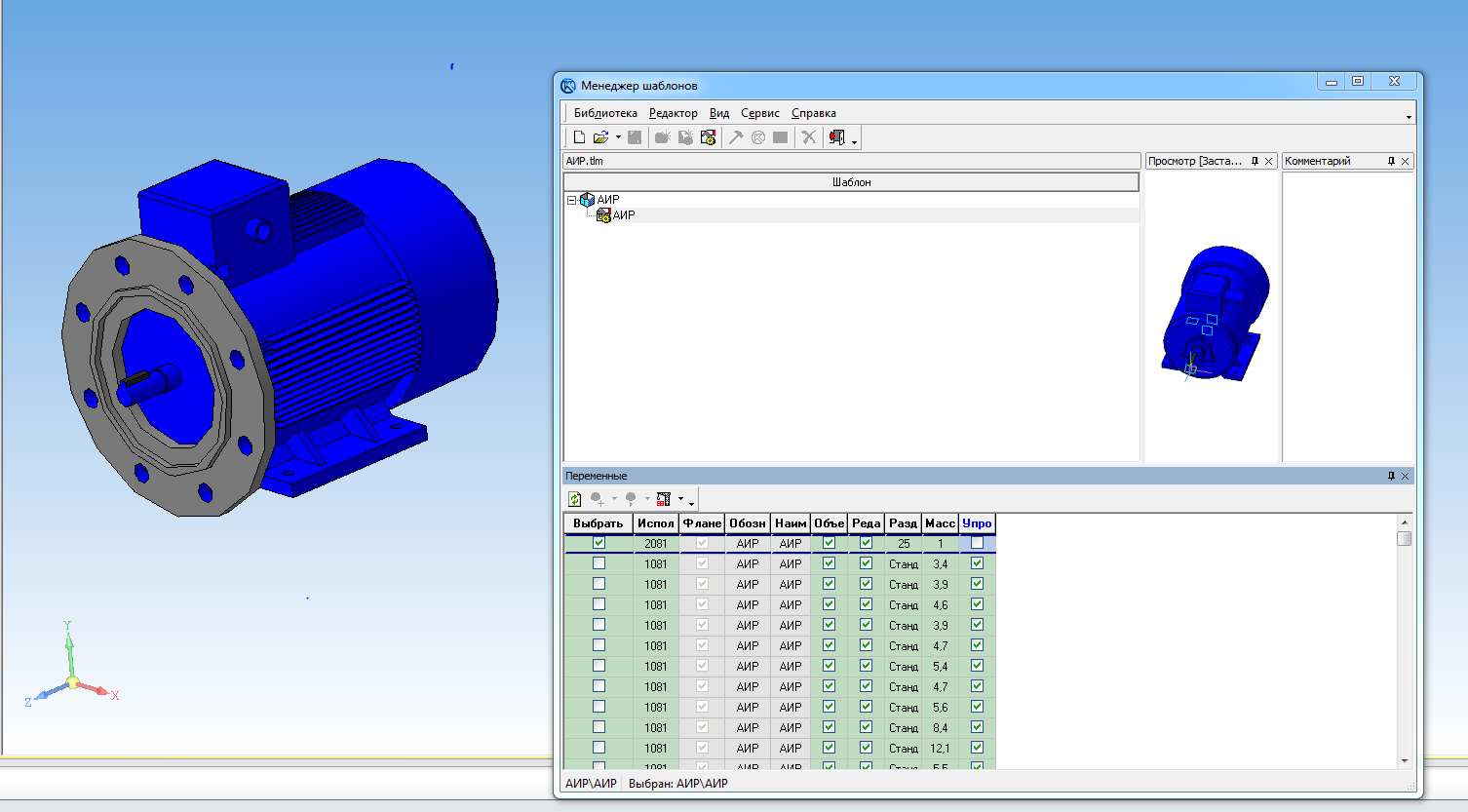

Для старых версий компаса предусмотрен менеджер шаблонов.
- Главная -
- Чертежи -
- Электрические машины -
- Электродвигатели -
- Электродвигатели серии АИР
Электродвигатели серии АИР
1
549
34897
402
40
100
Сообщить о проблеме
Автор
Пляс Александр
Дата
11.02.2014
Язык
Русский
Состав
Параметрическая модель
Софт
КОМПАС-3D 25
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
-
readme.txt
-
АИР.m3d
-
АИР_VarTable_v25.xls
-
-
-
АИР.m3d
-
АИР.m3d.XLS
-
АИР.tlm
-
-
-
АИР.m3d
-
АИР.xls
-
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
MikhailSavatkin
Roman Semerikov
Шерали Алиев
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Здравствуйте, Александр! Я обновил таблицу АИР_VarTable_v25, теперь она импортируется в компас 24-25. Если есть возможность, проверьте корректность работы.
Добрый день. Спасибо за предложение, но эта модель делалась 2013 году. Я уже не сильно помню как и что я параметризировал. В теперешнем виде она устраивает меня полностью. Регулярно из нее вставляю в сборку АИР. Единственно сохраняю как деталь с нужными параметрами и наименованием, так как библиотеку под которую это делалось устанавливать лень.
Проблема такая, в текущем виде все параметры нужно вносить вручную, т.к. файл "АИР.m3d.XLS" не открывается компасом. В частности Лист с данными в книге Excel должен иметь имя VarTable и определенную структуру. Поэтому я сделал новый источник данных для модели "АИР_VarTable_v25.xls" - попробуйте (см. вторую картинку в галереи).
Или я что то не так понял, и есть способ не вбивать параметры руками? Или Вы не используете КОМПАС-3D версии 20-25?
Дмитрий добрый день. Действительно в этой редакции таблица переменных не подключалась.Заменил файлы АИР с подключённой таблицей и изменил алгоритм работы без "TemplateManager".
Добрый день! Друзья, кто-нибудь отпишитесь, есть ли возможность использовать данную библиотеку в v20 и выше? или Менеджер библиотек удалён и ничего не работает?
Здравствуйте! Попробуйте использовать обновленный файл АИР_VarTable_v25.xls
Добрый день. В таблице переменных находите нужные характеристики, присваиваете значение переменным, перестраиваете, пере сохраняете с новым именем.
Такая же проблема как у BSPINOZA:
"Excel файл не открывается (пишет неверный формат данных). Какая версия Excel может что-то в версиях не так или из 16-го компаса не так открывается.
Нажал "Таблица переменных" вышло окно пустое, далее "читать из файла", выбрал файл и пишет "неверный формат данных"."
Вы ответили:
"Формат файла XL - xls, в 16 версии Компаса с этой библиотекой работал. Могу скинуть исходный файл XL"
Где взять этот файл, в архиве его нет?
Добрый день.
Не получается вставить деталь. Кнопка вставки вообще не появляется. Периодически ругается на таблицу. Версия Home V20
есть переменная для фланцев и лап
Фланцы отсутствуют почему то (v20)
Добрый день. А как вы на V20 запустили? У меня не получается почему-то.
Мужики, всё работает. У меня в18. В темплейт менеджере пересоберите вручную
Как пересобрать? Поясните пожалуйста
Ну, класс, скачал чтобы прочитать что не работает... V17
помимо габаритных и присоединительных
А остальные это какие?
А где вы нашли остальные размеры? Сколько ищу, не нахожу подобного
Читайте вверху... К 16 нет нужной библиотеки...
никак нельзя выложить инструкцию для 16 версии?
Формат файла XL - xls, в 16 версии Компаса с этой библиотекой работал. Могу скинуть исходный файл XL
Excel файл не открывается (пишет неверный формат данных). Какая версия Excel может что-то в версиях не так или из 16-го компаса не так открывается.
Нажал "Таблица переменных" вышло окно пустое, далее "читать из файла", выбрал файл и пишет "неверный формат данных".
Я обновил таблицу. Можете скачать и проверить? У меня на КОМПАС-3D 25 импортирует.
В более ранних версиях все работало. В 17 не работает, а почему не знаю.
пишет "ошибка открытия библиотеки шаблонов", версия 17.1
В 16 не было нужной библиотеки. Пришлось сохранять каждый типоразмер в отдельную папку, а затем вставлять в сборку. Для изменения типоразмера откройте таблицу переменных в ней выберете нужный и нажмите присвоить значение переменным. Не забудьте поменять наименование.
Здравствуйте! подскажите как эту библиотеку приладить к 17.1 компасу! При создании исполнений через менеджер документа появляться ошибка!
Долго бился, не мог найти как в сборку вставить двигатель нужного мне типоразмера.
Потом разобрался что куда сохранять, где что лежит, и откуда загружается шаблон.
Короче, кто с первого раза не смог, читайте мануалы на Компас. Мне помогло...
-
