Двигатель ДАК116-180-1.5

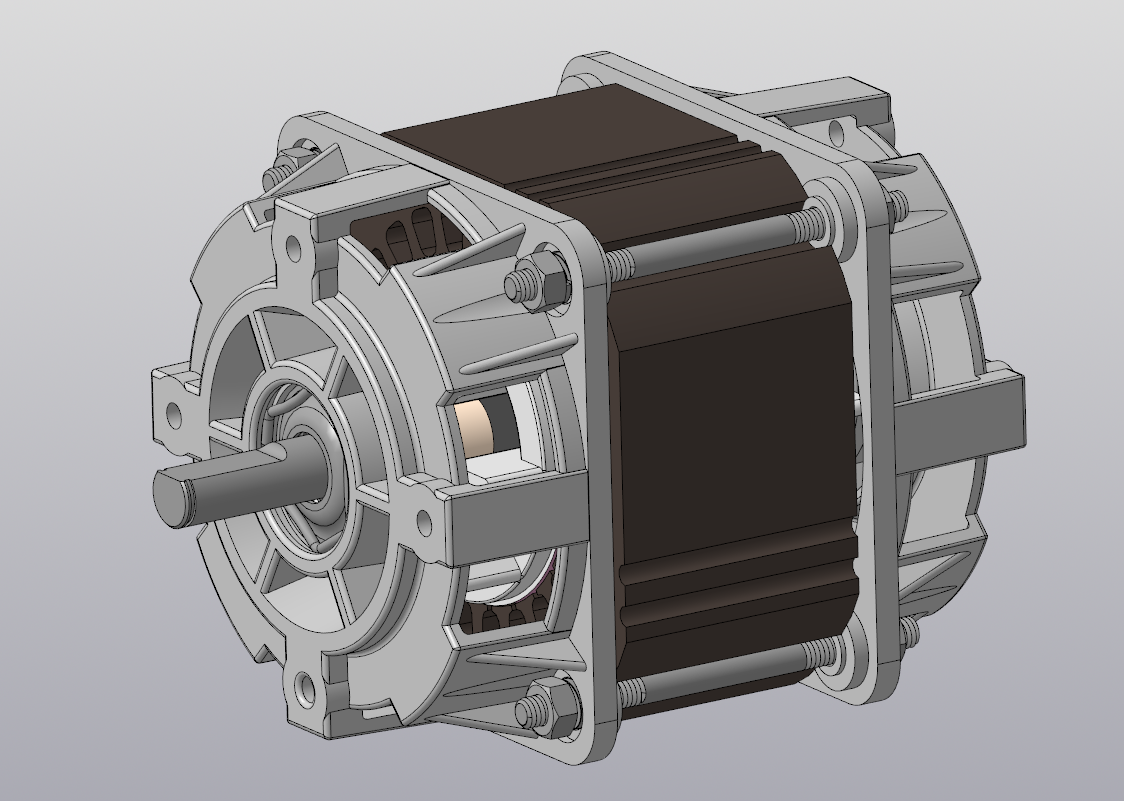

Электродвигатель ДАК 116-180-1.5 УХЛ4, 1350 об/мин, 180 Вт. Двигатель предназначен для использования в бытовой технике (активатор бытовой стиральной машины). В архиве собраны отдельные детали, а также сборка. Магнитопровод представлен в двух вариациях: пластинчатый (возможны лаги, 102 пластины) и единой деталью. Обмотки отсутствуют в виду их ненадобности. Подшипники 4ГП3 5-201

Состав: 3D сборка (нет истории у некоторых элементов) Язык документа

Софт: КОМПАС-3D 17.1

Файлы:
ДАК 116-180-1.5 УХЛ4/боковины5.m3d
ДАК 116-180-1.5 УХЛ4/гайка М6.m3d
ДАК 116-180-1.5 УХЛ4/двиг.a3d
ДАК 116-180-1.5 УХЛ4/магнитопровод одной деталью (легкий вариант).m3d
ДАК 116-180-1.5 УХЛ4/магнитопровод пластинчатый (!).m3d
ДАК 116-180-1.5 УХЛ4/подшипник 4ГП3 5-201.m3d
ДАК 116-180-1.5 УХЛ4/пружинная шайба.m3d
ДАК 116-180-1.5 УХЛ4/ротор2.m3d
ДАК 116-180-1.5 УХЛ4/стопорная шайба.m3d
ДАК 116-180-1.5 УХЛ4/шайба.m3d
ДАК 116-180-1.5 УХЛ4/шпилька.m3d
ДАК 116-180-1.5 УХЛ4
