Двигатель синхронный вертикальный типа ВДС 375/76-20 мощностью 10500 кВт

Уральский Федеральный университет
Кафедра электрических машин
Курсовой проект по дисциплине "Электрические машины"
ДВИГАТЕЛЬ СИНХРОННЫЙ ВЕРТИКАЛЬНЫЙ ТИПА 375/76-20 МОЩНОСТЬЮ 10500 кВт
Екатеринбург 2014

Пояснительная записка включает в себя расчет синхронного двигателя вертикального исполнения типа ВДС 375/76-20 мощностью Pном = 10500 (кВт).
В данной работе произведен синтез электромагнитного ядра явнополюсного синхронного вертикального двигателя, результаты которого удовлетворяют всем предъявленным техническим требованиям.
В первой главе описаны конструкция, принцип действия, назначение, основные характеристики и элементы конструкции синхронного двигателя.
Вторая глава представляет собой полностью ручной расчет электромагнитного ядра с учетом всех требований и ограничений. В этой главе получен первоначальный вариант проектируемого двигателя.
Далее производится синтез электромагнитного ядра двигателя на ЭВМ и поиск оптимального варианта. При этом используются данные второй главы, а также некоторые опытные и аналитические зависимости. Итогом третьей главы является полностью спроектированное электромагнитное ядро машины.
Математические вычисления были выполнены в математическом пакете MathCAD, рисунки выполнены в AutoCAD.
Пояснительная записка содержит 62 страницы, 22 рисунка, 6 таблиц, 3 графика, было использовано 5 источников литературы.

Задание на проектирование

Рассчитать и спроектировать электромагнитное ядро ВДС 375/79-20 со следующими данными:

Номинальные данные

Номинальная мощность Р н =10500 кВт
Номинальная частота напряжения сети f н =50 Гц
Номинальный коэффициент мощности (опережающий) cos  н =0,9
Внешний диаметр статора D а =3,75 м
Номинальная частота вращения ротора, n н =300 об/мин
Номинальное линейное напряжение U н =6 кВ

Схема обмотки статора: звезда
Изоляция обмотки статора: термореактивная класса B
Возбудитель: тиристорный, статический

Технические требования

Кратность пускового момента М п /М н ≥0,6
Кратность максимального момента М m /М н ≥2,4
Кратность входного момента М вх /М н ≥1,1
Кратность пускового тока I п /I н ≤5,6

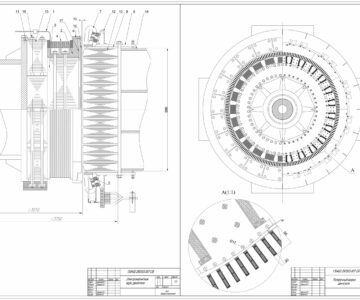

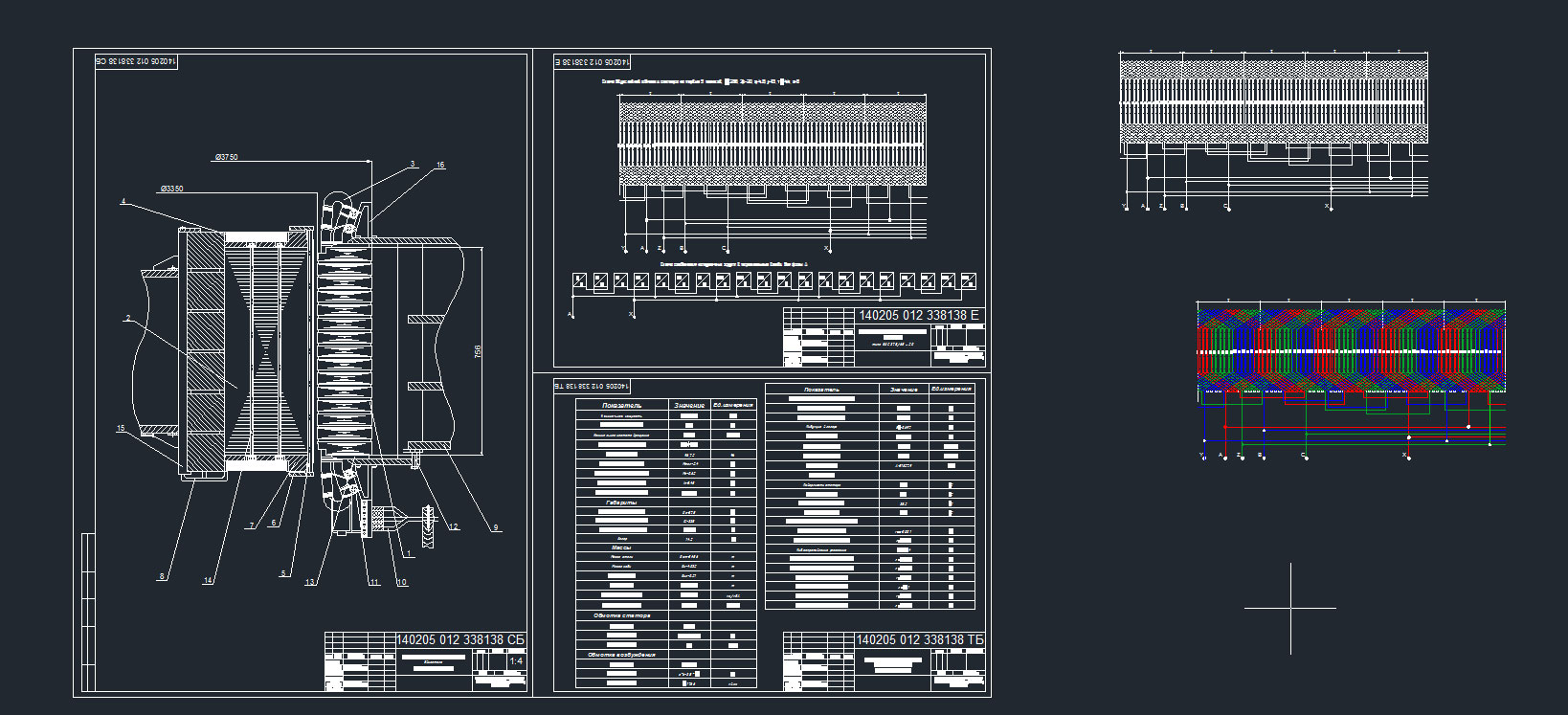

Состав: Электромагнитное ядро синхронного двигателя типа ВДС 375/76 - 20(СБ),Технико-экономические показатели синхронного двигателя типа ВДС 375/65 - 20(ТБ),Схема обмотки статора синхронного двигателя типа ВДС 375/65 - 20(Е), Раскрой(П), ПЗ Язык документа

Софт: ArchiCAD 2014

Сайт: www

Файлы:

Каталог / Электрические машины / Электродвигатели / Двигатель синхронный вертикальный типа ВДС 375/76-20 мощностью 10500 кВт

А1 мой.dwg
Межполюсное окно.dwg
Паз.dwg
Пояснительная записка ( глава 2).docx
Пояснительная записка ( глава 3).docx
Пояснительная записка (титул + глава 1).docx
Раскрой.dwg
