КОМПАС 3D 18

Синхронный генератор 500 кВт

Уфимский государственный авиационный технический университет
кафедра электромеханики, дисциплина: "Электрические машины"
тема: "Проектирование синхронного генератора мощностью 500 кВт"
Уфа 2017

Высота оси вращения - 450 мм
Мощность - 500 кВт
Число пар полюсов 2p=4
Частота вращения 1500 об/мин
Коэффициент мощности 0,8

Синхронные генераторы применяются в передвижных и стационарных электрических станциях. Наиболее распространена конструктивная схема генераторов с вращающимся ротором, на котором расположены явновыраженные полюса. Генераторы серии СГ2 изготавливаются мощностью от132 до 1000 кВт при высоте оси вращения до 450 мм, в защищенном исполнении IP23, с самовентиляцией IC01, с частотой вращения от 500 до 1500 об/мин

Выполнены расчеты магнитной цепи, выбраны размеры, конфигурация, материал, расчет обмотки статора , магнитной цепи при холостом ходе и нагрузки, активные и индуктивные сопротивления обмоток, системы возбуждения построены характеристики холостого хода, рабочие характеристики. Рассчитаны параметры обмоток и постоянные времени выполнены тепловой и вентиляционный расчеты, вычислены масса машины и динамические показатели.

Содержание
1.Введение 4
2. Магнитная цепь машины. Размеры, конфигурация, материал 6
3. Обмотка статора 10
4. Демпферная обмотка 17
5. Расчет магнитной цепи 18
6. Активные и индуктивные сопротивления обмоток 23
7. Расчет магнитной цепи при нагрузке 25
8. Обмотка возбуждения 28
9. Параметры обмоток и постоянные времени 31
10. Потери и КПД 37
11. Характеристики машин 39
12. Тепловой и вентиляционный расчет 41
12. Масса и динамический момент инерции 43
Список литературы 45

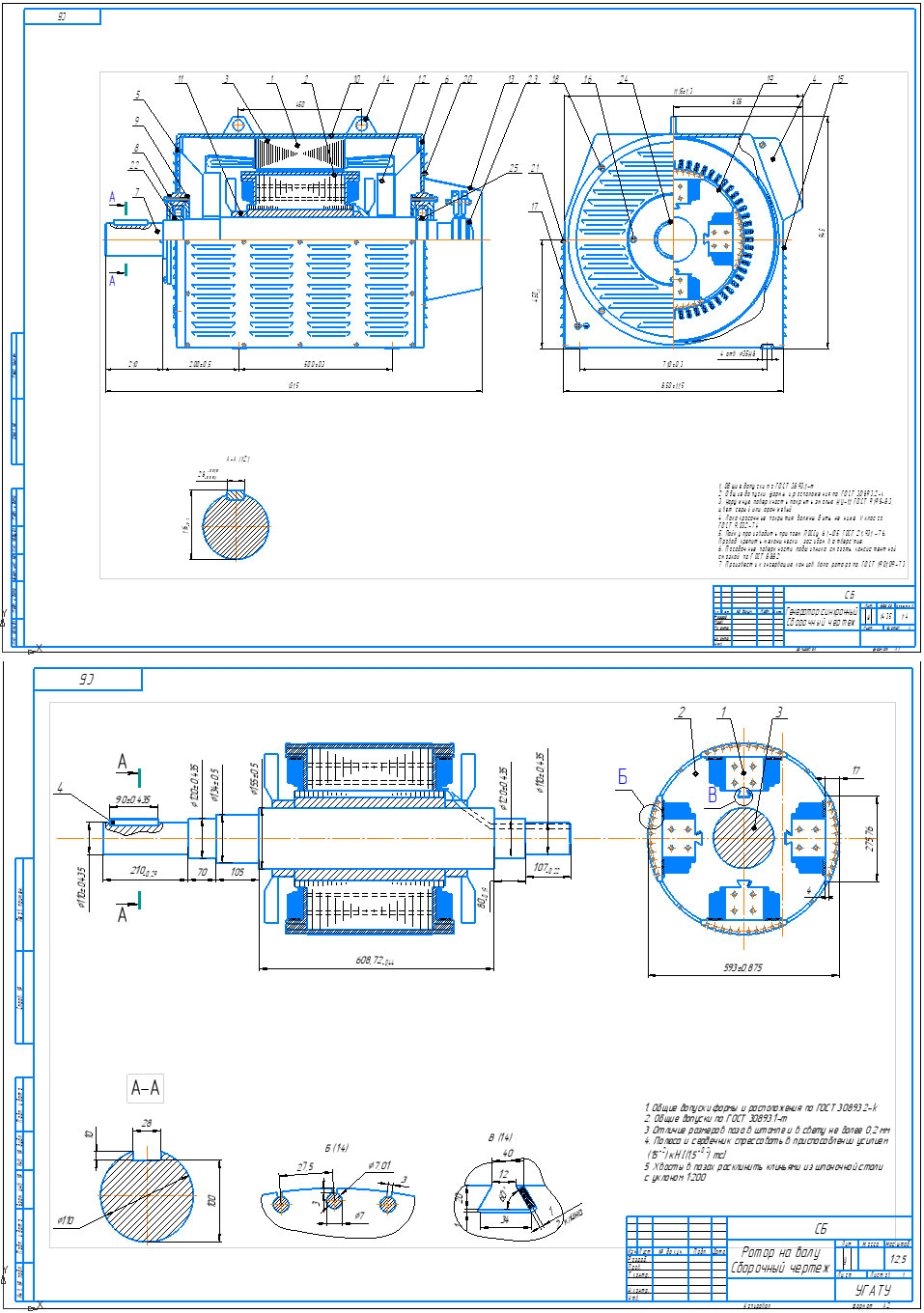

Состав: Синхронный генератор (СБ), Спецификация, ПЗ, Ротор на валу(СБ), Спецификация Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Электрические машины / Генераторы / Синхронный генератор 500 кВт

Спецификация ротор обмотанный.spw
генератор синхронный.cdw
Пояснительная записка.doc
Спецификация.spw
Ротор СБ.cdw
