Синхронный генератор на постоянных магнитах 120 кВт

УГАТУ
Кафедра электромеханики
Курсовой проект по дисциплине " Конструкция, эксплуатация и основы проектирования специальных изделий"
На тему "Синхронный генератор на постоянных магнитах 120 кВт"
Уфа 2022

Номинальный режим работы S1 - продолжительный
Число пар полюсов 4
Температура окружающей среды 55
Номинальная мощность 120 кВт
Геометрический фактор 4
Частота вращения 24000 об/мин
Магнитная система ротора 1
Номинальное напряжение 171 В
Количество фаз статора 3
Тип постоянных магнитов Sm2Co17
Условия охлаждения Продув, воздух с давлением 0,5 МПа

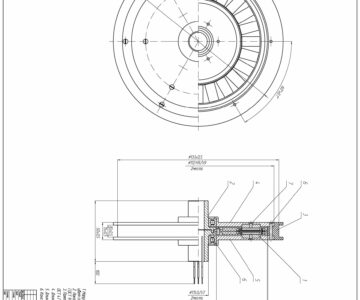

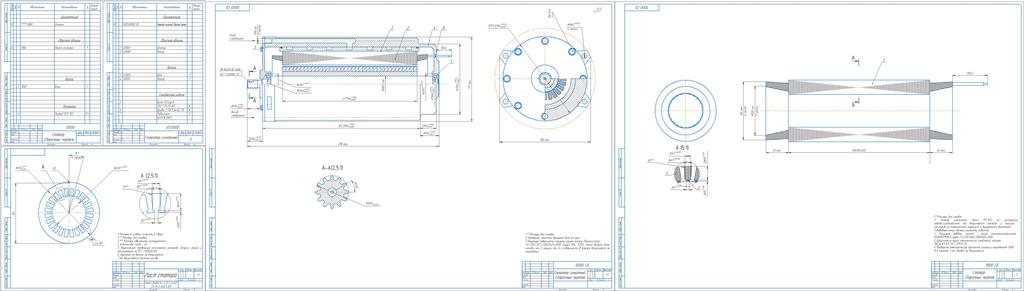

Чертежи: Сборочный генератора + спецификация, сборочный статора + спецификация, вал генератора.
Аналитический расчет
Расчет в Ansys Maxwell

Содержание
Исходные данные для проектирования 4
1.Расчет проектируемой машины 5
2. Проектирование генератора с использованием программы Ansoft Maxwell. 17
3. Результаты проектирования из Maxwell 23
Заключение 29
Список литературы 30
