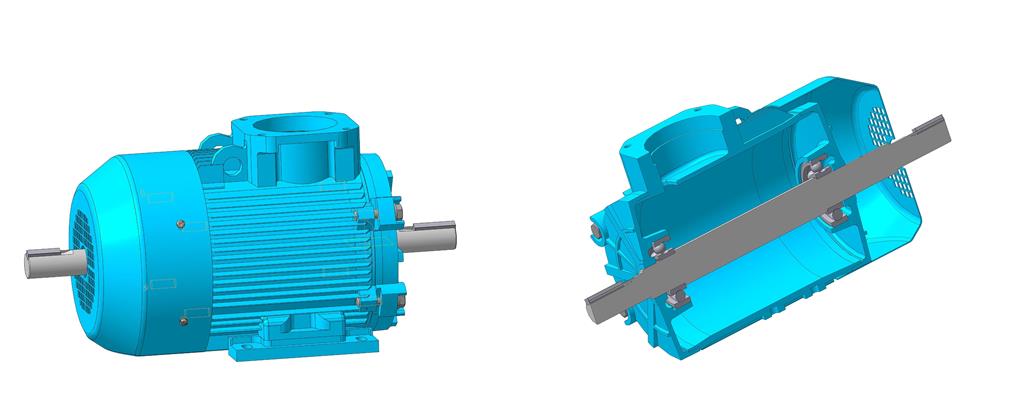

3д сборка электродвигателя асинхронного 4ВР112 с характеристиками:
Тип двигателя: Взрывозащищенный трехфазный
Мощность двигателя: 7.5 кВт
Обороты двигателя: 3000 об/мин
Входное напряжение: 220/380В
Высота до центра вала: 112 мм
Диаметр вала: 32 мм
Диаметр Р фланца В5: 300 мм
Диаметр М фланца В5: 265 мм
Режим работы: S1 постоянный
Класс изоляции: F до 155 °C
Метод охлаждения: IC411
- Главная -
- Чертежи -
- Электрические машины -
- Электродвигатели -
- Электродвигатель 4ВР112 7,5КВт
Электродвигатель 4ВР112 7,5КВт
0
2
160
2
0
40
Сообщить о проблеме
Автор
Andrii3004
Дата
29.12.2020
Язык
Русский
Состав
Вид обшей электродвигателя 4ВР112
Софт
КОМПАС-3D 18 SP1
Как открыть?
Отзывов пока нет
Содержимое архива
-
Электродвигатель асинхронный
-
Шпонка.m3d
-
4ВР112.a3d
-
-
Вентилятор.m3d
-
вал 4ВР112.m3d
-
Кожух.m3d
-
Болт М12.m3d
-
втулка.m3d
-
Деталь.m3d
-
Щит передний.m3d
-
Щит задний 112.m3d
-
Станина 112(последний вариант).m3d
-
Станина 112.m3d
-
Шайба 5.m3d
-
Щит передний 112.m3d
-
Винт М5.m3d
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
