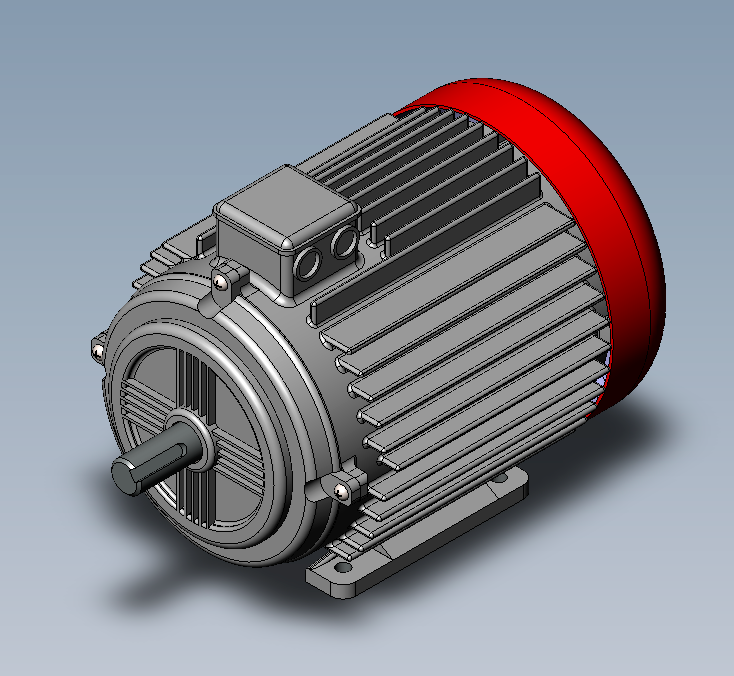

3D модель электродвигателя АИР90L4 выполненная по размерам указанным в характеристиках и фотографиям в инете
Технические характеристики
Мощность кВт 2,2
Об/мин. 1500
Ток при 380В, А 5,3
KПД, % 80
Kоэф. мощн. 0,79
Iп/ Iн 6
Масса, кг 19,7
- Главная -
- Чертежи -
- Электрические машины -
- Электродвигатели -
- Электродвигатель АИР90L4 У3 2,2 кВт
Электродвигатель АИР90L4 У3 2,2 кВт
0
266
3722
50
1
50
Сообщить о проблеме
Автор
Роман M
Дата
15.07.2015
Язык
Русский
Состав
3D модель в SW, файл в STEP, габаритный чертеж в pdf
Софт
STEP / IGES 214
Отзывов пока нет
Содержимое архива
-
-
Винт_АИР 90L4 У3.SLDPRT
-
Двигатель_АИР 90L4 У3.PDF
-
Двигатель_АИР 90L4 У3.SLDASM
-
Двигатель_АИР 90L4 У3.SLDDRW
-
Двигатель_АИР 90L4 У3.STEP
-
верхняя крышка_АИР 90L4 У3.SLDPRT
-
задний кож_АИР 90L4 У3.SLDPRT
-
корпус_АИР 90L4 У3.SLDPRT
-
крышка клеменной_АИР 90L4 У3.SLDPRT
-
передняя крышка_АИР 90L4 У3.SLDPRT
-
якорь_вал_АИР 90L4 У3.SLDPRT
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Санди
Анатолий Д.
Татьяна Антонова
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Модель некорректна. Нет пространства между крепёжными лапами и рёбрами на корпусе, над крепёжными отверстиями.
Там негде разместить головку болта (или гайку с шайбами)
Пришлось дорабатывать модель!
