Электродвигатель АИР90L IM2081

Основные технические характеристики
Мощность 2,2 кВт
Частота вращения ротора 1500 об/мин
Напряжение сети 220В (220/380)
Номинальный ток 5,3 А
Частота сети 50 Гц
Число полюсов 4
Степень защиты IP55
Изоляция класса нагревостойкости F(155°C)
Климатическое исполнение У2
Режим работы S1 (продолжительный)
Способ монтажа IM 2081(лапа+фланец)
Масса 25 кг

Установочные и присоединительные размеры
Высота оси вращения h, мм 90
Диаметр вала d1, мм 24
Длина вала L1, мм 50
Расстояние между крепежными отверстиями на лапе L10, мм 125
Расстояние между крепежными отверстиями между лапами b10, мм 140
Межосевое расстояние между креплениями на фланце d20, мм 215
Размер замка на фланце d25, мм 180
Высота шпонки h1, мм 7
Ширина шпонки b1, мм 8

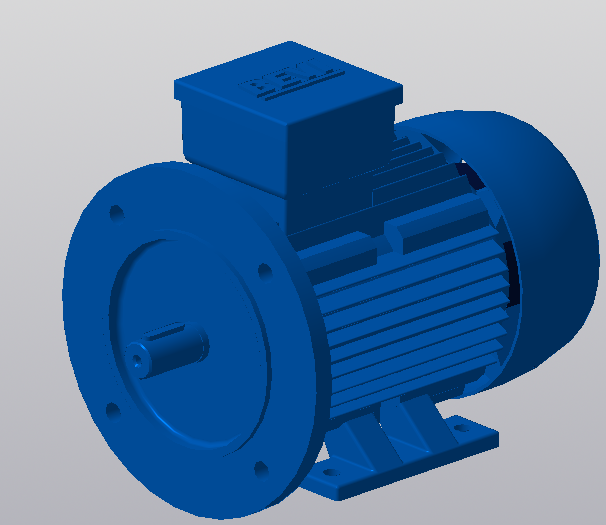

Электродвигатель АИР 90L4 (IM 2081)
АИР — унифицированная серия асинхронных электродвигателей.
90 – габарит (высота от основания до оси вала)
L – монтажный размер по длине станины
4 – количество пар полюсов
IM 2081 – комбинированное монтажное исполнение лапы+фланец
IP55 – степень защиты. Первая цифра – пылезащищённый, вторая – защиты от водяных струй
Классификация нагревостойкости изоляции – F (до 155 °C)
КПД электродвигателя – 80,0 %
Режим роботы – S1(продолжительный)
Климатического исполнения – У2 (эксплуатация в районах с умеренным климатом, под навесом или в помещениях со свободным доступом воздуха, при температуре от -45 до +40°С )

Состав: Модель одной деталью Язык документа

Софт: SolidWorks 2018SP4
