Южно-Уральский государственный университет
Филиал в г. Златоусте
Кафедра ЭAПП
2004 год
Курсовой проект состоит из пояснительной записки, которая освещает вопросы:
Техническое задание
2 Введение
3 Анализ технического задания
4 Выбор главных размеров
5 Расчет обмотки статора
6 Расчет размеров зубцовой зоны статора и воздушного зазора
7 Расчет ротора
8 Расчет намагничивающего тока
9 Расчет параметров рабочего режима
10 Расчет потерь
11 Расчет рабочих характеристик
12 Расчет пусковых характеристик
13 Тепловой расчет
14 Вентиляционный расчет
15 Заключение
16 Литература
Приложение
Задание к курсовому проекту:
1. Тип и назначение машины (трансформатора) 4А200L6
2. Род тока переменный
3. Мощность 30 кВт
4. Напряжение 220 В
5. Коэффициент мощности 0,90
6. Скорость вращения, частота 970 об/мин
7. Способ возбуждения
8. Пределы регулирования
9. Режим работы
10. Исполнение машины (трансформатора)
11. Тип подшипников
12. Тип выводов
13. Дополнительные указания КПД = 90,5%
перегрузочная способность 2,0
кратность пускового момента 1,2
кратность пускового тока 6,5

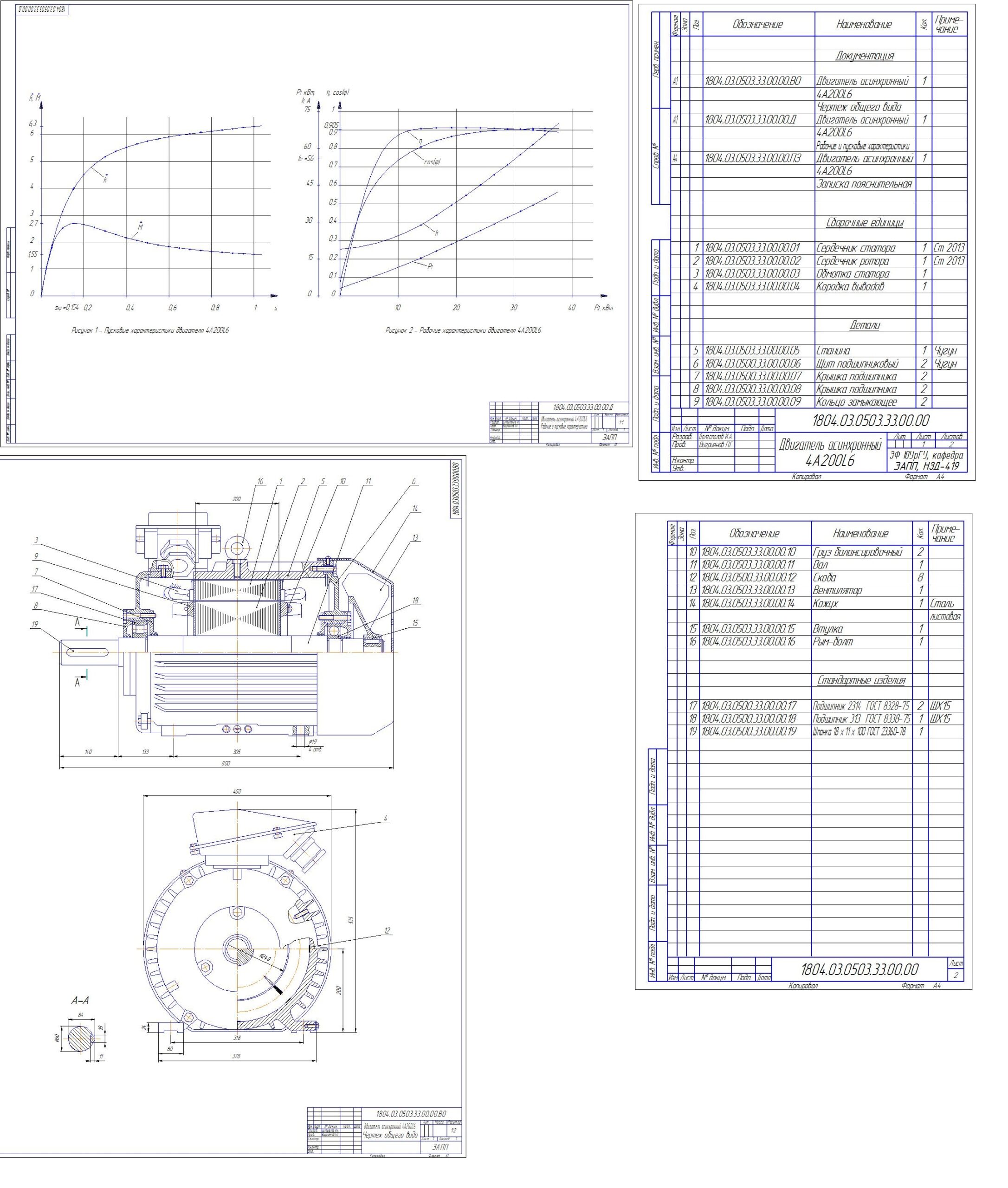

А так же в курсовом проекте есть графическая часть состоящая из 2-х чертежей: ВО двигателя + спецификация, рабочие и пусковые характеристики двигателя (см. картинку).
