Филиал «Южно-Уральского государственного университета» в г. Златоусте
Кафедра «Электрооборудование и автоматизация производственных процессов»
Курсовой проект по дисциплине «Электрические машины»
На тему «Расчёт асинхронного двигателя серии 4А»
Златоуст 2015
Исходные данные:
тип и назначение машины 4АН180М4;
мощность 37 кВт;
напряжение 220/380 В;
коэффициент мощности 0,89;
скорость вращения 1465 об/мин;
коэффициент полезного действия η = 90,5%;
перегрузочная способность Mmax/Mном = 2,2;
кратность пускового момента Мпуск/Mном = 1,2;
кратность пускового тока Iпуск/Iном = 6,5.
В данном курсовом проекте проведён расчёт асинхронного двигателя с короткозамкнутым ротором типа 4АН180М4. Спроектированный асинхронный двигатель типа 4АН180М4 отвечает поставленным в техническом задании требованиям. Энергетические показатели данного двигателя выше показателей своего аналога, а нагрев обмоток двигателя находится в допустимых пределах. Расход воздуха, обеспечиваемый конструкцией ротора, больше требуемого для охлаждения.

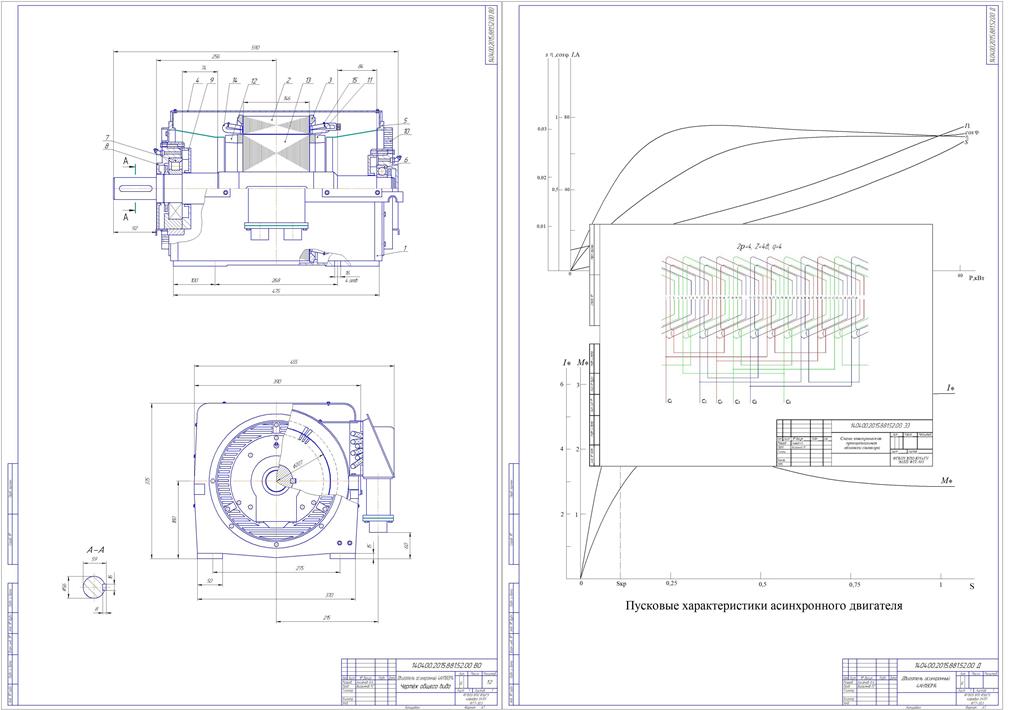

Графическая часть содержит чертёж общего вида (формат А1), чертёж с характеристиками спроектированного двигателя (формат А1) и схему электрическую принципиальную обмотки статора (формат А3).
Содержание
Техническое задание
Введение
Анализ технического задания
1 Выбор главных размеров
2 Расчёт обмотки статора
3 Расчёт размеров зубцовой зоны статора и воздушного зазора
4 Расчёт ротора
5 Расчёт намагничивающего тока
6 Расчёт параметров рабочего режима
7 Расчёт потерь
8 Расчёт рабочих характеристик
9 Расчёт пусковых характеристик
10 Тепловой расчёт
11 Вентиляционный расчёт
Заключение
Библиографический список
Приложения
Приложение А. Спецификация
