Тиристорный электропривод со смешанным управлением асинхронным двигателем

Сибирский государственный индустриальный университет
Кафедра электомеханики
Курсовой проект по дисциплине "Автоматизированный электропривод машин и и установок горных предприятий"
Новокузнецк

Вариант 8. Задание из методички. Титульный и второй листы методички прилагаются.

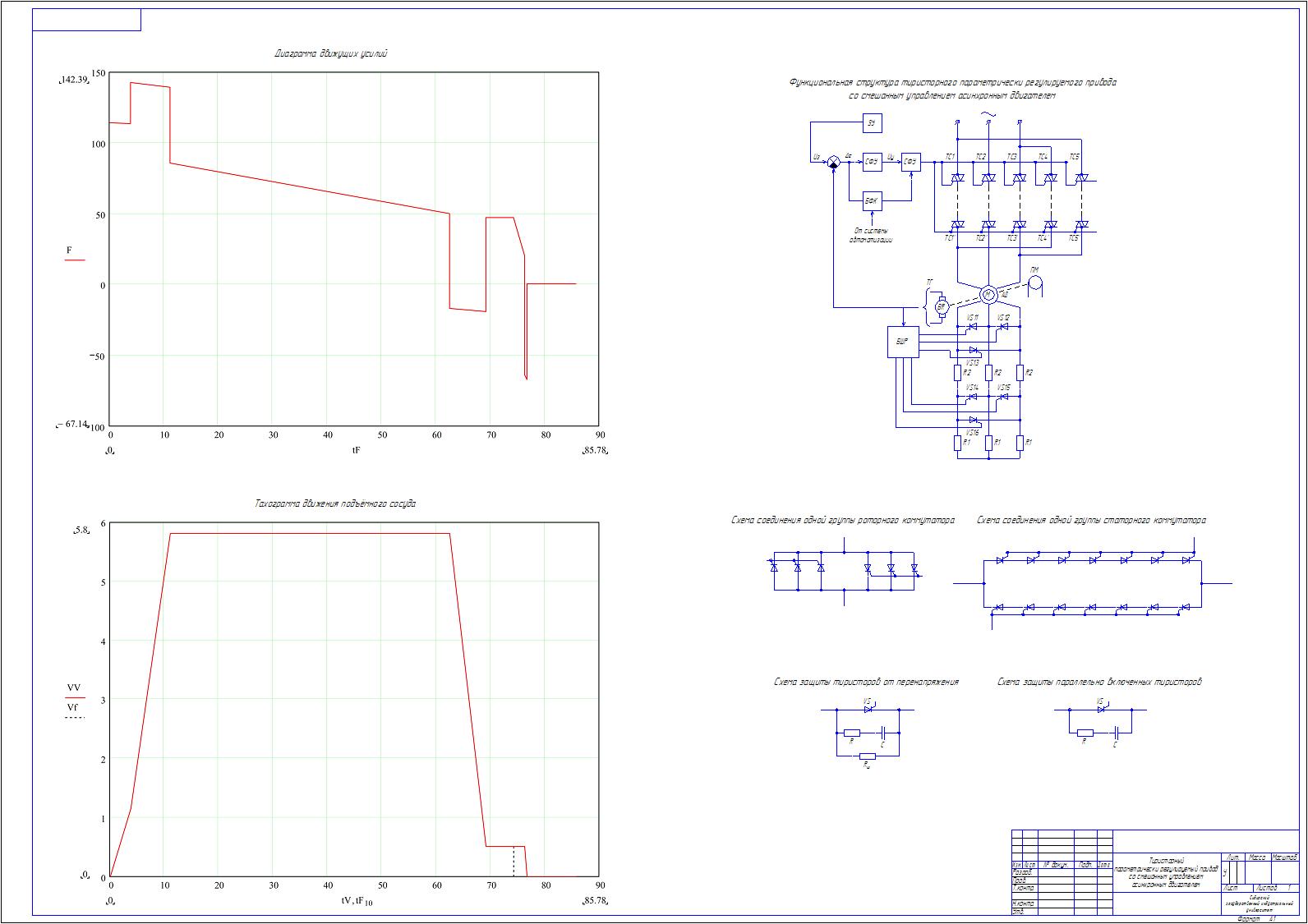

Курсовой проект из чертежа А1 и пояснительной записки в 15 с.
ЗАДАНИЕ:
Определить основные параметры и выбрать силовое электрооборудование привода:
- по построенным в соответствии с вариантом задания тахограмме и диаграмме
движущих усилий установить необходимую мощность и тип асинхронного двигателя подъемной машины;
- рассчитав величину добавочного сопротивления фазы ротора и предварительно
построив, согласно диаграмме движущих усилий, диаграмму токов ротора, определить
эквивалентный по нагреву длительный ток и относительную продолжи-тельность
включения роторного сопротивления, затем по их значениям выбрать стандартные ящики сопротивления и схему их соединения;
- по максимально возможным значениям расчетных токов и напряжений вы-брать для
роторного и статорного тиристорных коммутаторов (ТК) типы тиристоров с их
охладителями и определить количество тиристоров в плечах коммутаторов;
- рассчитать защиту тиристоров от перенапряжения в плечах статорного коммутатора
и предусмотреть защиту тиристоров роторного коммутатора с помощью реактора.
Содержание пояснительной записки:
ВВЕДЕНИЕ
1. ОПИСАНИЕ БЛОК СХЕМЫ ЭЛЕКТРОПРИВОДА
2. ОПРЕДЕЛЕНИЕ МОЩНОСТИ И ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ
3. РАСЧЕТ И ВЫБОР ПУСКОВЫХ СОПРОТИВЛЕНИЙ
4. ВЫБОР ТИРИСТОРОВ РОТОРНОГО И СТАТОРНОГО КОММУТАТОРОВ
5. ЗАЩИТА ТИРИСТОРОВ
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

Состав: Чертёж формата А1 и пояснительная записка в 15 страниц Язык документа

Софт: КОМПАС-3D 16.0.10

Файлы:

Каталог / Электрические машины / Электродвигатели / Тиристорный электропривод со смешанным управлением асинхронным двигателем

Привод электрический 08\Курсовой проект Эл_привод_v8 - дор.doc
Привод электрический 08\Методичка - С. 1.tif
Привод электрический 08\Методичка - С. 2.tif
Привод электрический 08\Чертеж\Файлы вставок\Рис. 1.jpg
Привод электрический 08\Чертеж\Файлы вставок\Рис. 2.jpg
Привод электрический 08\Чертеж\Чертеж.cdw
Привод электрический 08\Чертеж\Файлы вставок
Привод электрический 08\Чертеж
Привод электрический 08
