Разработка и исследование автоматизированного электропривода переменного тока

Севастопольский государственный университет
Кафедра приборных систем и автоматизации технологических процессов
Курсовая работа по дисциплине "Автоматизированный электропривод"
На тему: "Разработка и исследование автоматизированного электропривода переменного тока"
Севастополь 2016

Курсовая работа посвящена моделированию и синтезу автоматизированного электропривода (АЭП) переменного тока. Конечным этапом курсовой работы является разработка конструкции электропривода и его электрической принципиальной схемы.

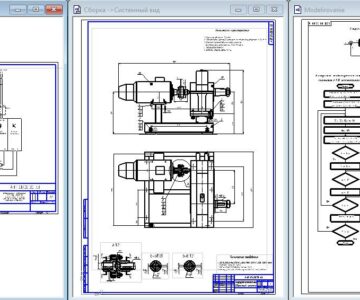

В состав графической части курсовой работы входят 3 листа: на первом листе формата А1 выполнен сборочный чертеж электропривода (состоящего из двигателя, редуктора, муфты и основания); на втором листе формата А1 представляется структурная схема, алгоритм моделирования, графики переходных процессов, механические и регулировочные характеристики; на третьем листе формата А2 изображается схема электрическая принципиальная. Пояснительная записка содержит 35 страниц, 11 иллюстраций, 8 таблиц.

Основная характеристика привода:
1. Асинхронный электродвигатель серии 4А модели 4А132S6УЗ. Номинальная мощность P = 5.5 кВт;
2. Двухступенчатый цилиндрический редуктор типа Ц2У-250 . Передаточной число i = 12,5;
3. Максимальный крутящий момент на выходном валу привода M = 1512 Н*м;
4. Упругая втулочно-пальцевая муфта (по ГОСТ 21424 -93) для соединения соосных валов при передаче вращающего момента от 6.3 до 16 000 Н*м

Содержание:
Введение
Разработка конструкции АЭП
Выбор электродвигателя
Разработка кинематической схемы АЭП
Моделирование АЭП переменного тока
Моделирование АЭП переменного тока с обратной cвязью по скорости
Разработка электрической принципиальной схемы
Заключение
Библиографический список

Состав: Электропривод переменного тока(СБ), Схема электрическая принципиальная (Э3), Лист моделирования(И), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Автоматизация / Разработка и исследование автоматизированного электропривода переменного тока

Электропривод\Чертеж привода липеха.cdw
Электропривод\Чертеж результаты моделирования липеха.cdw
Электропривод\Чертеж спецификация круг готовая.cdw
Электропривод\чертеж спецификация_2 курсач круг.cdw
Электропривод\Чертеж электрическая липеха круг.cdw
Электропривод\ПЗ курсач круговой липеха.docx
Электропривод
