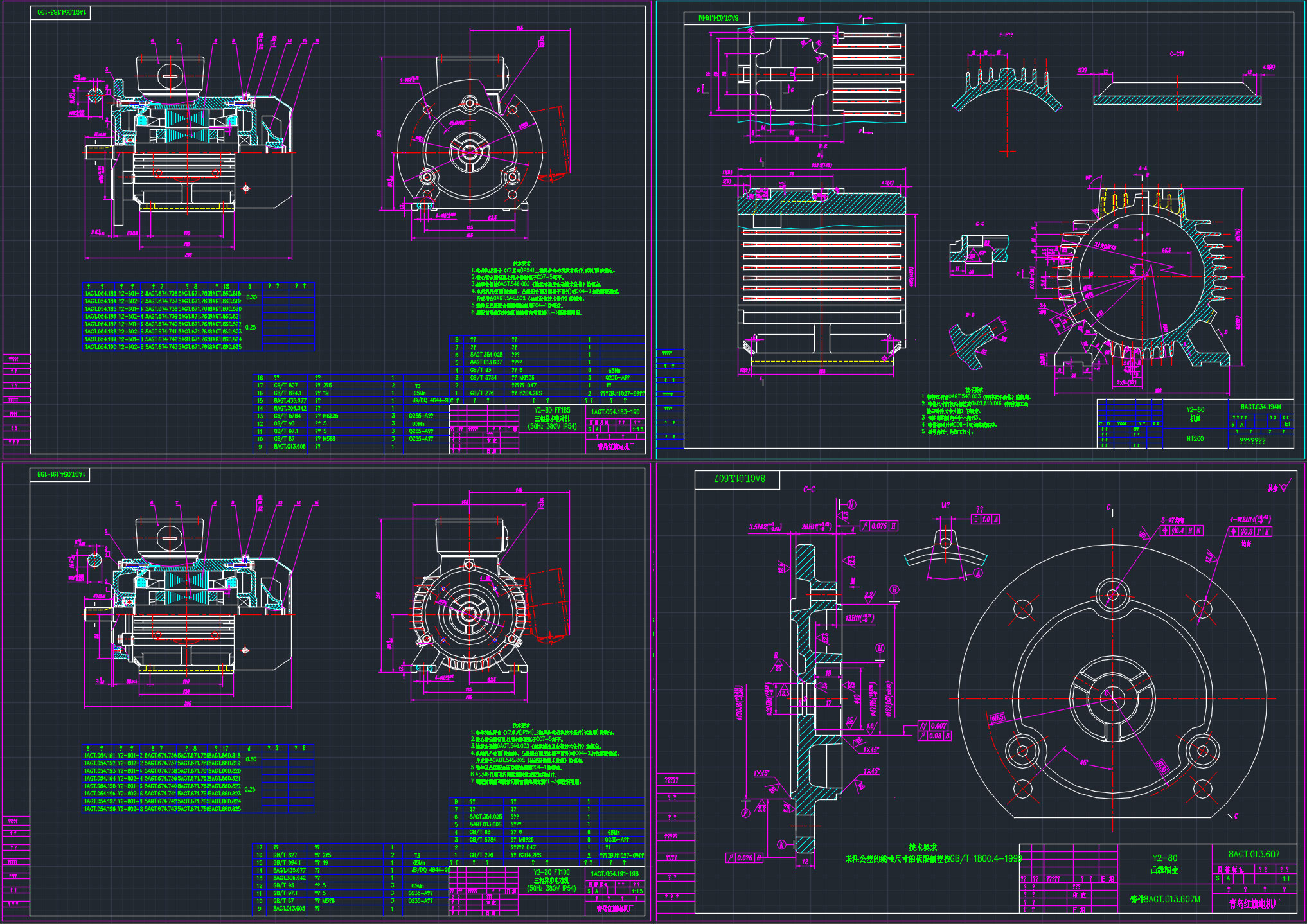

Y2-80 электрический двигатель полная конструкция подробности. Всего 60 файлов dwg.
- Главная -
- Чертежи -
- Электрические машины -
- Электродвигатели -
- Y2-80 FT100 Трехфазный асинхронный двигатель (50 Гц 380 В IP54)
Y2-80 FT100 Трехфазный асинхронный двигатель (50 Гц 380 В IP54)
0
29
823
0
0
500
Сообщить о проблеме
Автор
komalardayim
Дата
22.08.2017
Язык
Китайский
Состав
Сборочный чертеж (СБ), Деталировка
Софт
AutoCAD 2007
Как открыть?
Отзывов пока нет
Содержимое архива
-
Y2-80-electric-engine
-
凸缘端盖2(加工).dwg
-
转子铸铝（6,8P）.dwg
-
定子冲片(6,8P).dwg
-
转子冲片（6,8P）.dwg
-
Y2-63-100接线盒
-
接线盒盖.dwg
-
密封圈.dwg
-
接线盒座.dwg
-
压紧螺母-螺套.dwg
-
出线孔盖-连接片.dwg
-
接线板.dwg
-
密封垫1-2.dwg
-
密封垫-接线压片.dwg
-
接线盒.dwg
-
垫圈.dwg
-
-
定子铁心.dwg
-
定子冲片(2P).dwg
-
端盖.dwg
-
装配图B35FF165.dwg
-
风罩.dwg
-
电气线路图（80-90）8p.dwg
-
定子铁心有绕组4P.dwg
-
定子铁心有绕组2P.dwg
-
机座1.dwg
-
装配图B3.dwg
-
明细表3-4.dwg
-
风扇.dwg
-
凸缘端盖1.dwg
-
转子铸铝（4P）.dwg
-
铭牌坯件.dwg
-
定子冲片(4P).dwg
-
电气线路图（63-90）2p.dwg
-
端盖前(加工).dwg
-
机座2.dwg
-
-
明细表7-8.dwg
-
定子线圈（80）6p.dwg
-
转子铸铝（2P）.dwg
-
轴.dwl
-
定子铁心有绕组6P.dwg
-
凸缘端盖1（加工）.dwg
-
明细表1-2(接线盒).dwg
-
转子.dwg
-
电气线路图（80-160）6p.dwg
-
橡胶垫-接线片.dwg
-
明细表1-2.dwg
-
转子冲片（2P）-4P.dwg
-
装配图B35FT100.dwg
-
橡胶垫-铭牌.dwg
-
定子线圈（80）2p.dwg
-
电气线路图（63-90）4p.dwg
-
-
槽楔-扣片.dwg
-
机座1(加工）.dwg
-
明细表9.dwg
-
凸缘端盖2.dwg
-
轴.dwg
-
端盖后(加工).dwg
-
定子线圈（80）4p.dwg
-
定子线圈（80）8p.dwg
-
明细表5-6.dwg
-
定子铁心有绕组8P.dwg
-
定子.dwg
-
