Белорусский государственный аграрный технический университет,кафедра "Электроснабжения сельского хозяйства", ремонт электрических машин, курсовая работа на тему: "Расчет трехфазного асинхронного двигателя при наличии магнитопровода", 2011
Курсовой проект выполнен в объеме: расчетно-пояснительная записка на 36 страницах печатного текста, таблиц – 3, рисунков – 3 , графическая часть на 3 листах, в том числе формата А1 – 2 листа, формата А4 – 1 лист.
Ключевые слова: расчет, асинхронный двигатель, секция, катушечная группа, обмоточные данные, магнитная нагрузка, номинальные данные.

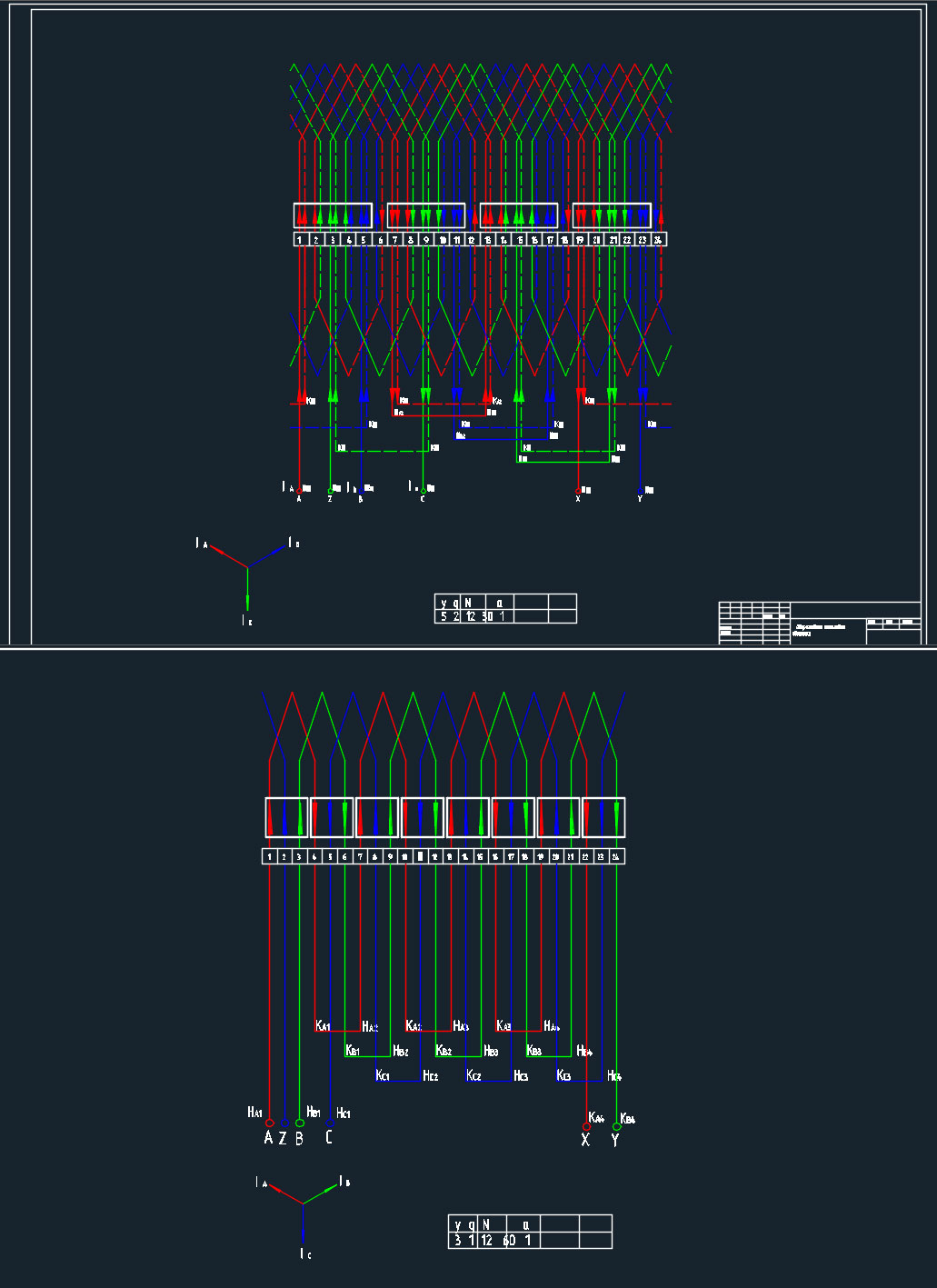

В работе: выполнен расчет обмотки трехфазного асинхронного двигателя, определены обмоточные данные, на которые выполнены развернутые схемы обмоток. Определены все основные параметры обмотки, установлены номинальные данные электродвигателя.
ЗАДАНИЕ
Выполнить расчет трехфазного асинхронного двигателя при ремонте по данным обмера магнитопровода и его паза, техническим условиям заказчика, приведенным в табл.1.
Таблица 1 – Исходные данные для расчета.
D, мм Dа, мм L, мм Z, шт δ, мм Изоляция листов стали b, мм b, мм bш, мм h, мм e, мм n, об/мин Uф, В f, Гц Схема соединения n΄, об/мин U΄ф, В
194 349 200 24 0,35 Лак 14,9 10,5 4 28,2 1,0 1500 220 50 Υ/Δ 750 380
