Электропривод стригальных пунктов

Белгородский ГАУ им. В.Я. Горина
Кафедра электрооборудования и электротехнологий в АПК
курсовой проект по дисциплине "Электропривод"
На тему "Электропривод стригальных пунктов"
Майский 2017

Работа посвящена расчету электропривода стригальных пунктов

Содержание

Стр.
Введение…………………………………………………………………………...6
1. Теоретическая часть……………………………………………………………8
1.1 Электропривод стригальных пунктов………………...…..............……8
2. Расчётная часть………………………………………………………………..16
2.1 Исходные данные для расчёта параметров электропривода…….....16
2.2 Расчёт и выбор параметров электропривода………………………..16
2.2.1 Расчёт механической характеристики рабочей машины……..16
2.2.2 Расчёт механической характеристики и определение
времени разгона и торможения системы……………………………19
2.2.3. Расчёт потерь энергии системы при различных режимах торможения………………………………………………………………………26
2.2.4 Расчёт КПД двигателя и потерь мощности при различных нагрузках…………………………………………………………………………27
2.2.5 Расчёт и выбор мощности электродвигателя для
режима S1……………………………………………………………...28
3. Выбор пускозащитной аппаратуры………………………………………….31
3.1. Расчёт и выбор аппаратов защиты электродвигателя……………..31
Заключение……………………………………………………………………….33
Список использованной литературы…………………………………………...34
Приложение………………………………………………………………………35

1.Номинальная угловая скорость вращения рабочего механизма ωнм,с-1 25,1
2.Номинальный момент рабочей машины МН.М.,Нм 396
3.Коэффицент полезного действия передачи ƞпер 0,90
4.Маховый момент рабочей машины GD2, Нм2 30
5.Передаточное число от электродвигателя к рабочей машине iпер 3
6.Показатель характеризующий изменение статического момента в зависимости от скорости Х 2

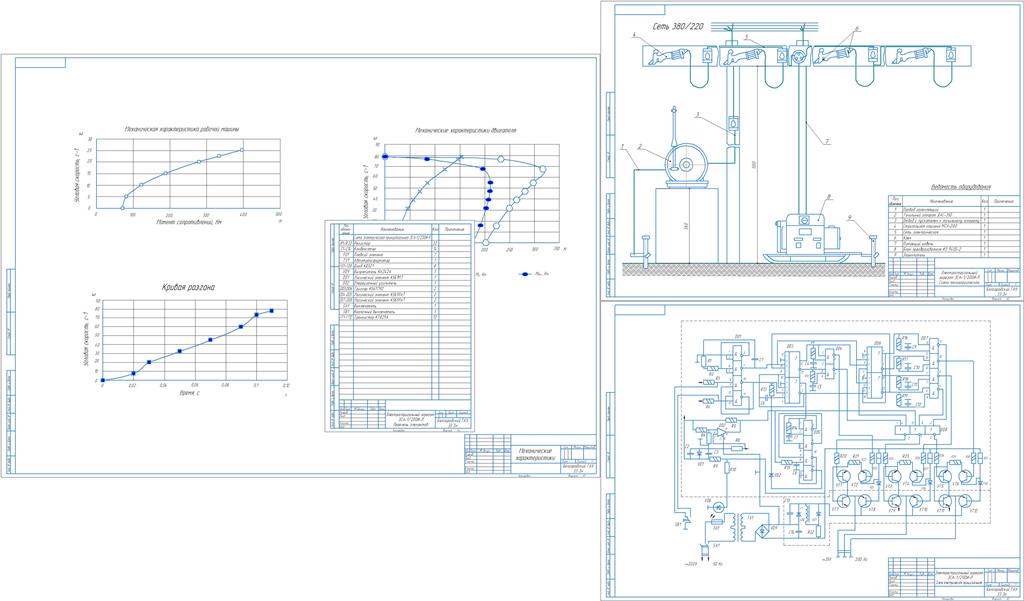

Состав: ПЗ, механические характеристики, Электростригальный агрегат ЭСА-1/200И-Р. Схема электрическая принципиальная, Электростригальный агрегат ЭСА-1/200И-Р. Схема технологическая Язык документа

Софт: КОМПАС-3D 16

Каталог / Электрические машины / Электропривод стригальных пунктов

Просмотр файлов
чертежи\графики.cdw
чертежи\Перечень.cdw
чертежи\Чертеж привод.cdw
чертежи\Чертеж схема технологическая.cdw
записка\1 титульник.docx
записка\2 содержание.docx
записка\3 введение.docx
записка\4-1 часть.docx
записка\5 привод 2 часть.docx
записка\6 заключение.docx
записка\Книга1,2.xlsx
записка\Книга1.3.xlsx
записка\Книга1.xlsx
