Стригальная машина МСУ -200

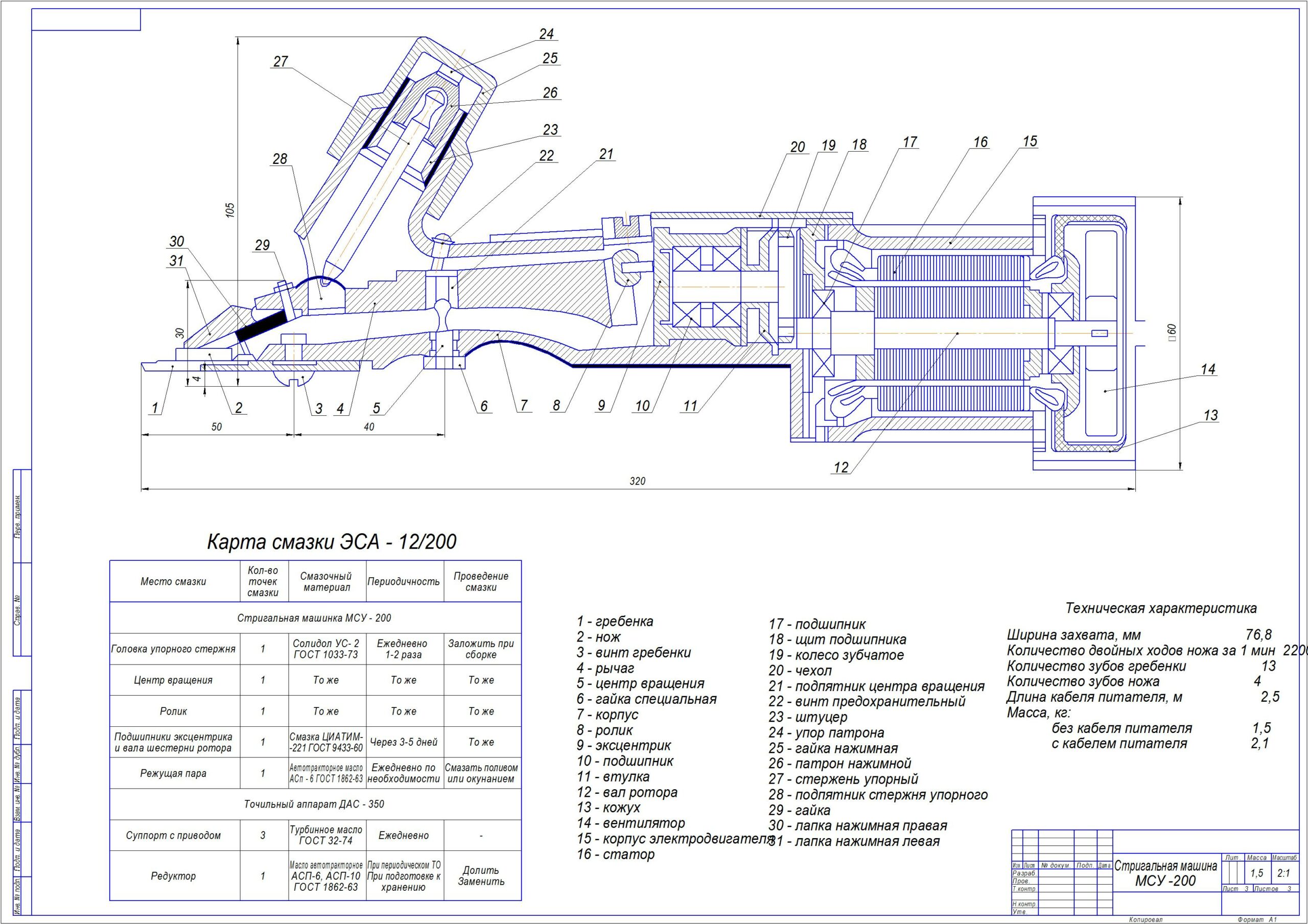

Стригальная машина МСУ -200.
Машинка для стрижки овец работает от электродвигате­ле, с которым она соединена гибким валом длиной. Корпус соединяет все механизмы и одновременно служит рукояткой. Режущий аппарат предназначен для срезания шерсти. Его составные части: нож и гребенка. При работе машинки зубья гребенки входят в шерсть, расчесывая и поддерживая ее при сре­зании. Нож, совершая возвратно-поступательное движение, сре­зает шерсть, попадающую между зубьями гребенки.
Техническая характеристика
Ширина захвата, мм 76,8
Количество двойных ходов ножа за 1 мин 2200
Количество зубов гребенки 13
Количество зубов ножа 4
Длина кабеля питателя, м 2,5
Масса, кг:
без кабеля питателя 1,5
с кабелем питателя 2,1

Состав: Вид общий Язык документа

Софт: КОМПАС-3D 2016

Файлы:
Стригальная машина.cdw
