Комплектующие фирмы schroff

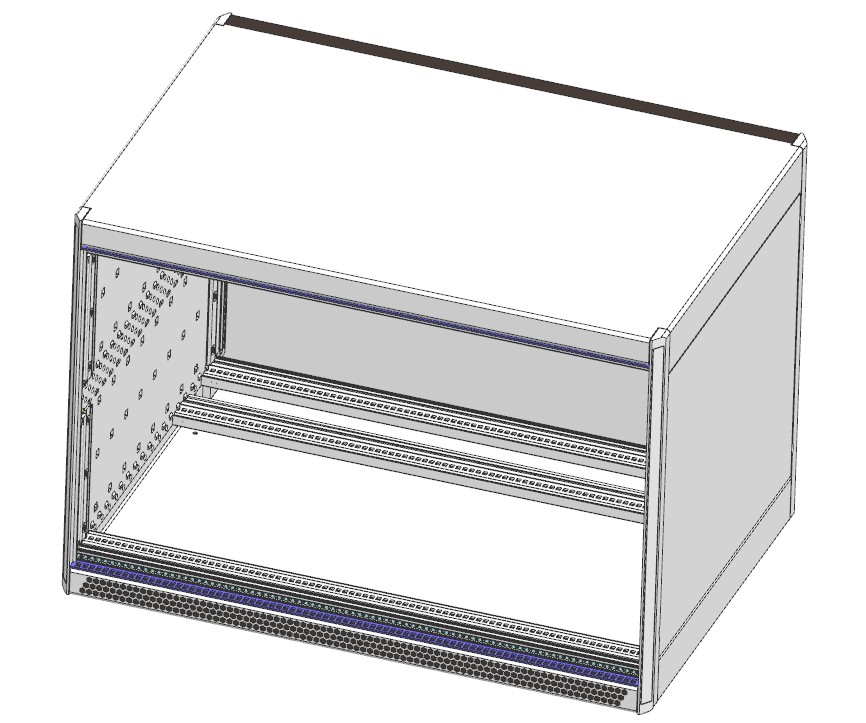

1. Schroff 24572090 экранированный настольный/стоечный корпус RatiopacPRO AIR HF.
* RatiopacPRO AIR — серия облегченных корпусов повышенной прочности с дополнительными вентиляционными отверстиями для улучшенного охлаждения.
* HF (High Frequency) — высокая частота. Означает, что корпус идет с ЭМС-экранированием (защитой от электромагнитных помех).
* 6/7U — комбинированная высота корпуса (внешняя высота составляет 7U, полезная внутренняя высота для установки плат — 6U).
* 84HP — полезная внутренняя ширина корпуса, равная 84 системным точкам (HP / TE), что соответствует стандарту 19 дюймов.
* 315D — глубина корпуса, равная 315 мм. [1]
Основные характеристики и описание:
* Назначение: Настольный приборный корпус, который легко трансформируется в 19-дюймовую стойку.
* Конструкция: Симметричная, с перфорированными зонами (вентиляционными отверстиями 2 x 1/2 U) снизу и сверху для эффективного отвода тепла.

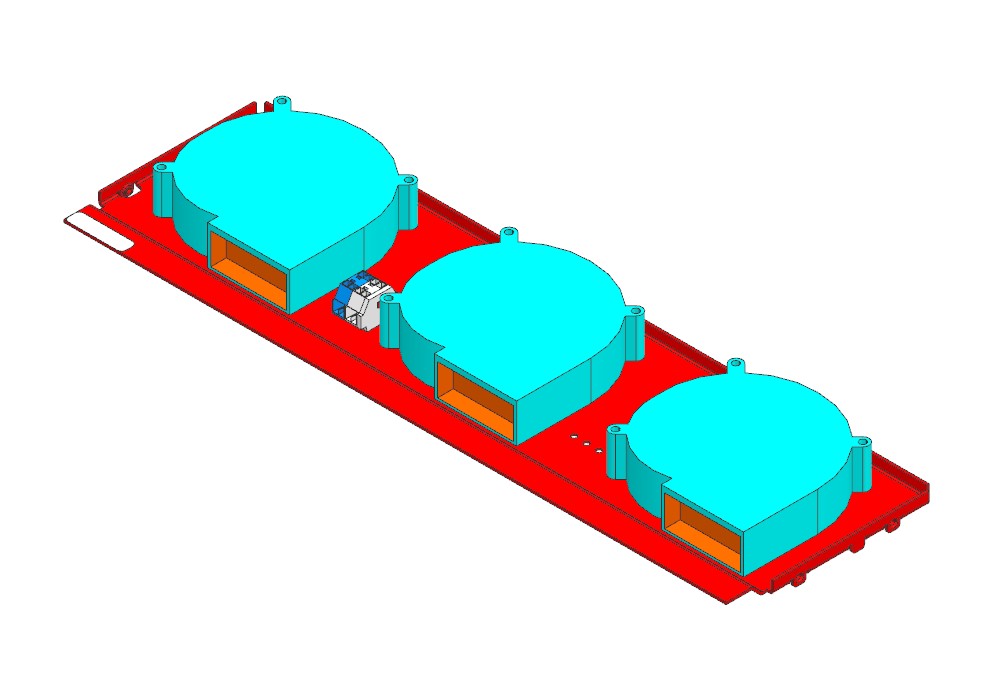

2. Schroff 24572407 - радиальный вентиляторный блок в сборе (или вентиляторная панель), предназначенный для установки в приборные корпуса серии RatiopacPRO AIR.
Подробная расшифровка оригинального описания:
* Fan Unit / Fan Tray — вентиляторный блок / вентиляторная панель (в данном случае состоит из 3 радиальных вентиляторов).
* 84HP — монтажная ширина, равная 84 точкам шага (HP = Horizontal Pitch / плавающее деление ширины в 19-дюймовых стойках; 84HP примерно равны 431 мм).
* 160D — глубина блока 160 мм (D = Depth).
* CPL (Complete) — в сборе / полная комплектация (готовая к установке).
* 0.5U — монтажная высота составляет половину юнита (около 22 мм).
Краткие технические характеристики:
* Назначение: Охлаждение настольных и системных 19" корпусов.
* Рабочее напряжение: 12 В постоянного тока (12 VDC).
* Производительность: 36 м³/ч на один вентилятор.
3. Schroff 24572411 - радиальный вентиляторный блок 84HP 220D в сборе.
Этот компонент предназначен для охлаждения настольных и стоечных приборов серии RatiopacPRO Air производства компании nVent Schroff.
Отличие от предыдущего:
* 220D (Depth) — глубина корпуса, для которого предназначен блок, составляет 220 мм.

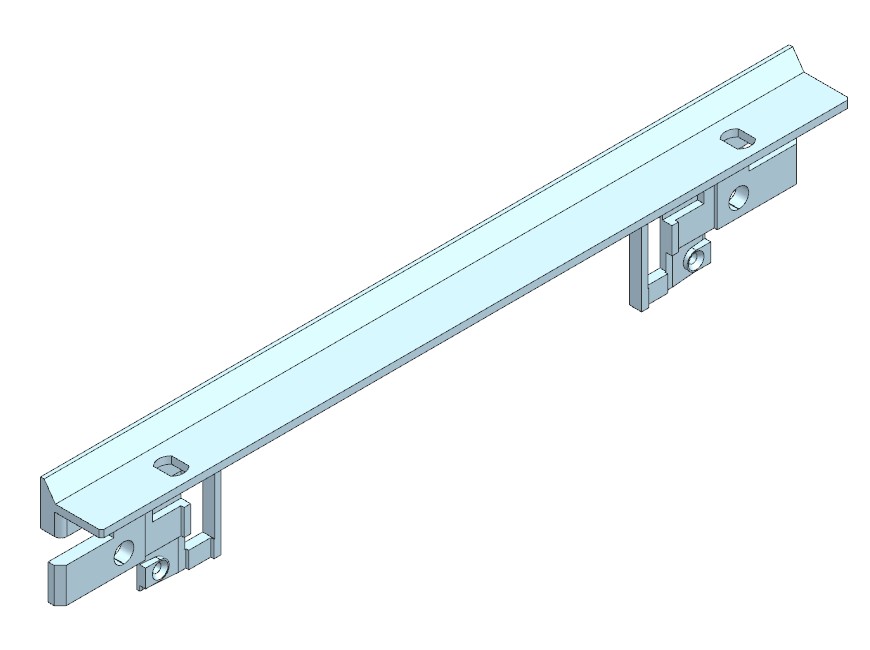

4. Schroff 24571300 - 19" монтажный кронштейн для корпусов RatiopacPRO Air (высота 6/7 U).

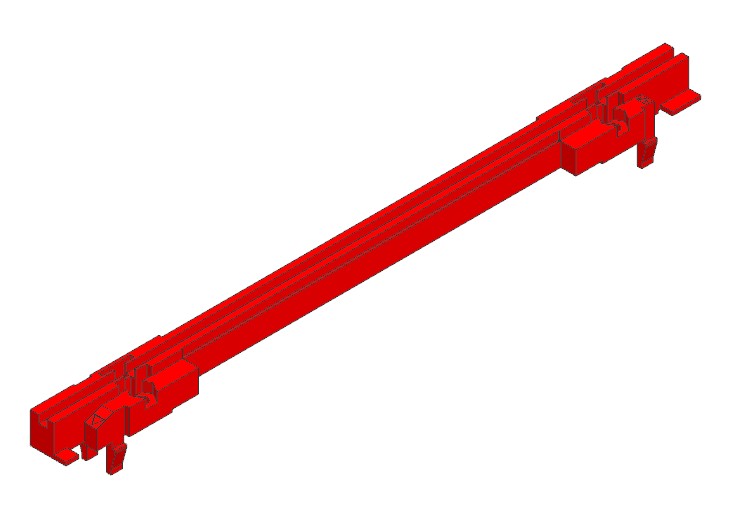

5. Schroff 24568361 - стандартная пластиковая направляющая для печатных плат (красного цвета, длиной 160 мм).

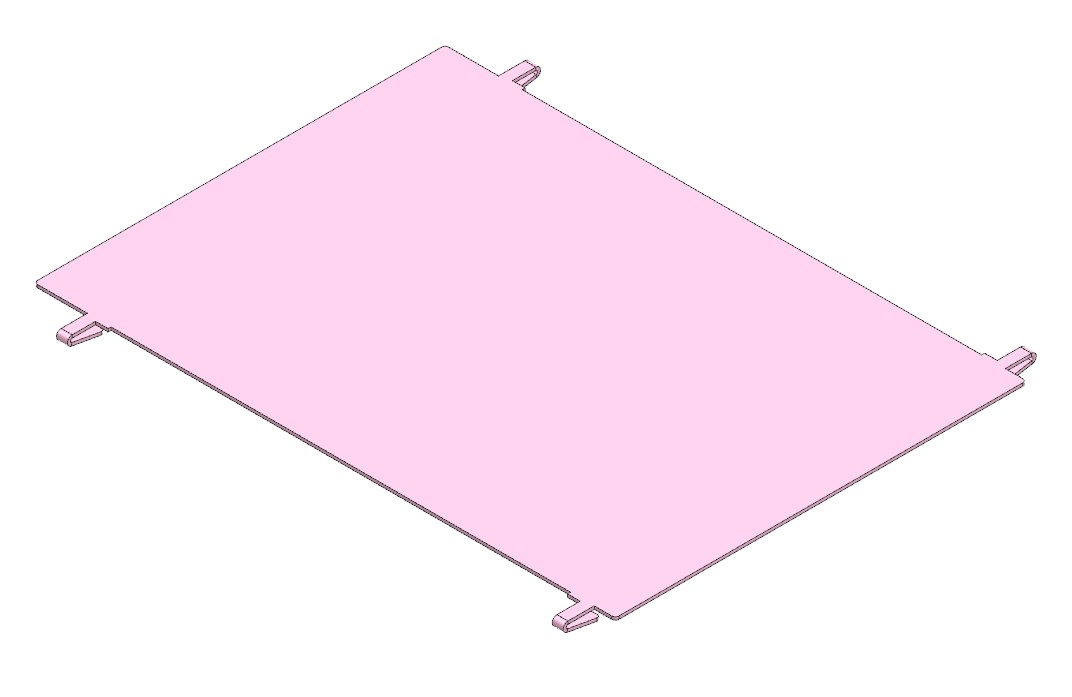

6. Schroff 34562761 - разделительная перегородка (или разделительная пластина) 3U на 160 мм.
7. Schroff 34562762 - разделительная перегородка EuropacPRO, высота 3 U, глубина 220 мм.
8. Schroff 34562763 - разделительная перегородка (или разделительная пластина) 6U на 160 мм.
9. Schroff 34562764 - разделительная перегородка EuropacPRO, высота 6 U, глубина 220 мм.
