Комплект сварных опок (верх/низ).

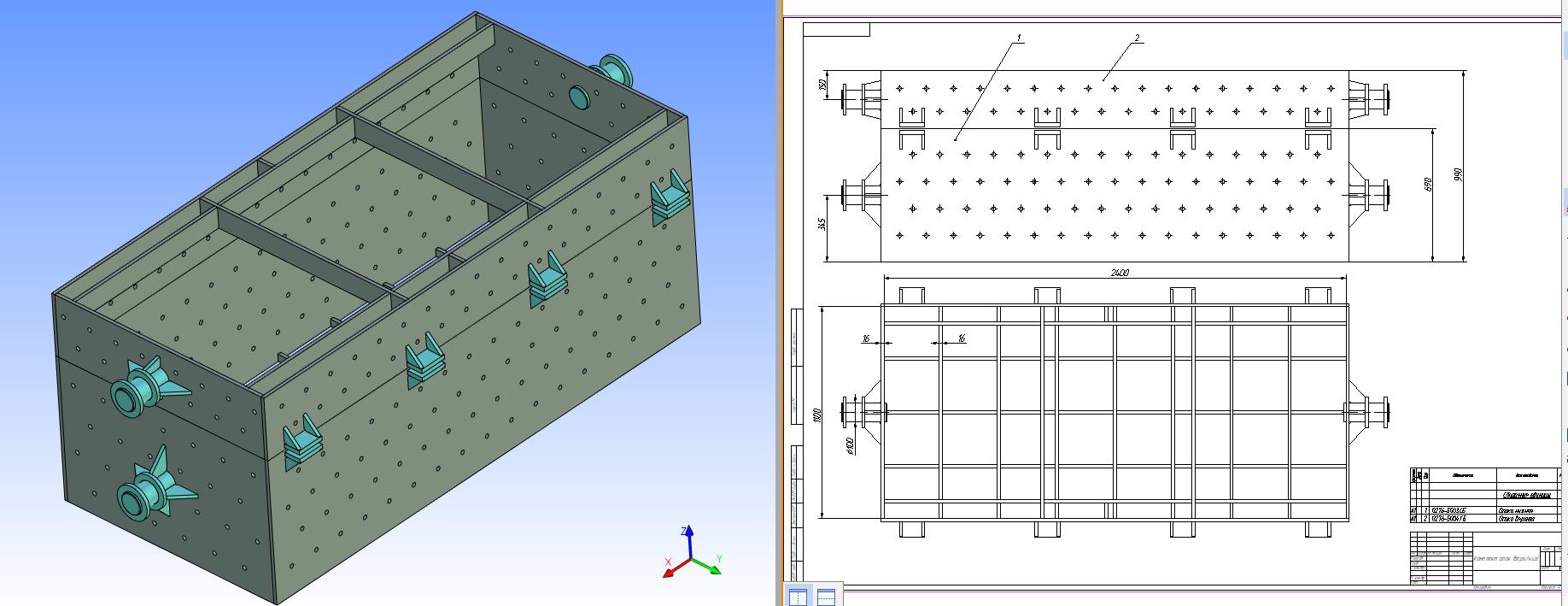

Верх и низ опоки литейной сварной для ручной формовки по разъемной модели. Размер опок в свету 1100х 2400. Опоки сварены из стального листа толщиной 16 мм.

Состав: Сборочный чертеж, Деталировка, Спецификация, 3D Сборка.

Софт: T-FLEX CAD 10

Файлы:

Комплект опок верхней и нижней/0276-5003 Опока нижняя/

Комплект опок верхней и нижней/0276-5003 Опока нижняя/0276-5003.001 Стенка продольная 2432х690.grb

Комплект опок верхней и нижней/0276-5003 Опока нижняя/0276-5003.002 Стенка боковая 1100х690.grb

Комплект опок верхней и нижней/0276-5003 Опока нижняя/0276-5003.005 Цапфа.grb

Комплект опок верхней и нижней/0276-5003 Опока нижняя/0276-5003.006 Кольцо.grb

Комплект опок верхней и нижней/0276-5003 Опока нижняя/0276-5003.007 Планка.grb

Комплект опок верхней и нижней/0276-5003 Опока нижняя/0276-5003.008 Ребро цапфы.grb

Комплект опок верхней и нижней/0276-5003 Опока нижняя/0276-5003.009 Ребро.grb

Комплект опок верхней и нижней/0276-5003 Опока нижняя/0276-5003.СБ Опока нижняя 24000х1100х690.grb

Комплект опок верхней и нижней/0276-5004 Опока верхняя/

Комплект опок верхней и нижней/0276-5004 Опока верхняя/0276-5004.001 Стенка продольная 300х2432.grb

Комплект опок верхней и нижней/0276-5004 Опока верхняя/0276-5004.002 Стенка боковая 300х1100.grb

Комплект опок верхней и нижней/0276-5004 Опока верхняя/0276-5004.005 Цапфа.grb

Комплект опок верхней и нижней/0276-5004 Опока верхняя/0276-5004.006 Кольцо.grb

Комплект опок верхней и нижней/0276-5004 Опока верхняя/0276-5004.007 Ребро цапфы.grb

Комплект опок верхней и нижней/0276-5004 Опока верхняя/0276-5004.008 Ребро цапфы.grb

Комплект опок верхней и нижней/0276-5004 Опока верхняя/0276-5004.009 Ребро.grb

Комплект опок верхней и нижней/0276-5004 Опока верхняя/0276-5004.010 Планка.grb

Комплект опок верхней и нижней/0276-5004 Опока верхняя/0276-5004.СБ Опока верхняя 1100х2400 Н=300.grb

Комплект опок верхней и нижней/Комплект опок.grb
