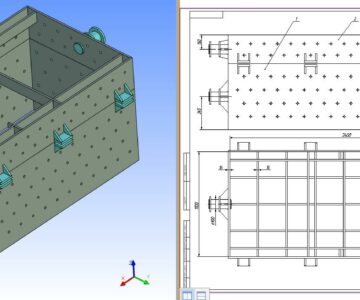

Комплект опок (верх/низ)

Комплект опок (верх/низ)
Размеры "в свету": 3260х700х410(380);
Размер под захват кантователя: 500 мм;
Диаметр штыря кантователя: 50 мм;
Материал: Сталь 20ГЛ.

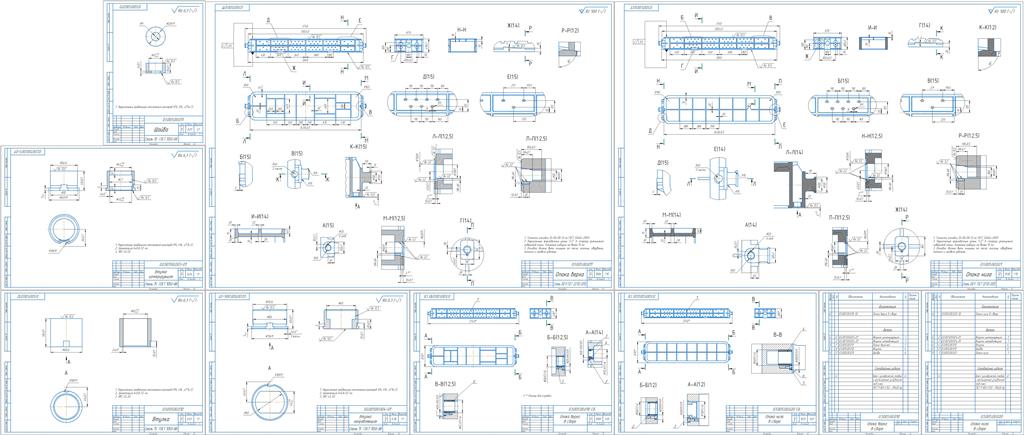

Состав: Сборочные чертежи, спецификации, деталировки.

Софт: КОМПАС-3D 15.1

Файлы:

комплект опок (верх и низ)/

комплект опок (верх и низ)/Опока верха в сборе _ 03.005.00.010.spw

комплект опок (верх и низ)/Опока низа _ 03.005.00.021.cdw

комплект опок (верх и низ)/Втулка _ 03.005.00.012.cdw

комплект опок (верх и низ)/Опока низа в сборе _ 03.005.00.020 СБ.cdw

комплект опок (верх и низ)/Опока верха в сборе _ 03.005.00.010 СБ.cdw

комплект опок (верх и низ)/Втулка центрирующая _ 02.001.00.003-01.cdw

комплект опок (верх и низ)/Опока верхняя _ 03.005.00.011.cdw

комплект опок (верх и низ)/Шайба _ 03.005.00.013.cdw

комплект опок (верх и низ)/Опока низа в сборе _ 03.005.00.020.spw

комплект опок (верх и низ)/Втулка направляющая _ 02.001.00.004-01.cdw
