Опока литейная сварная

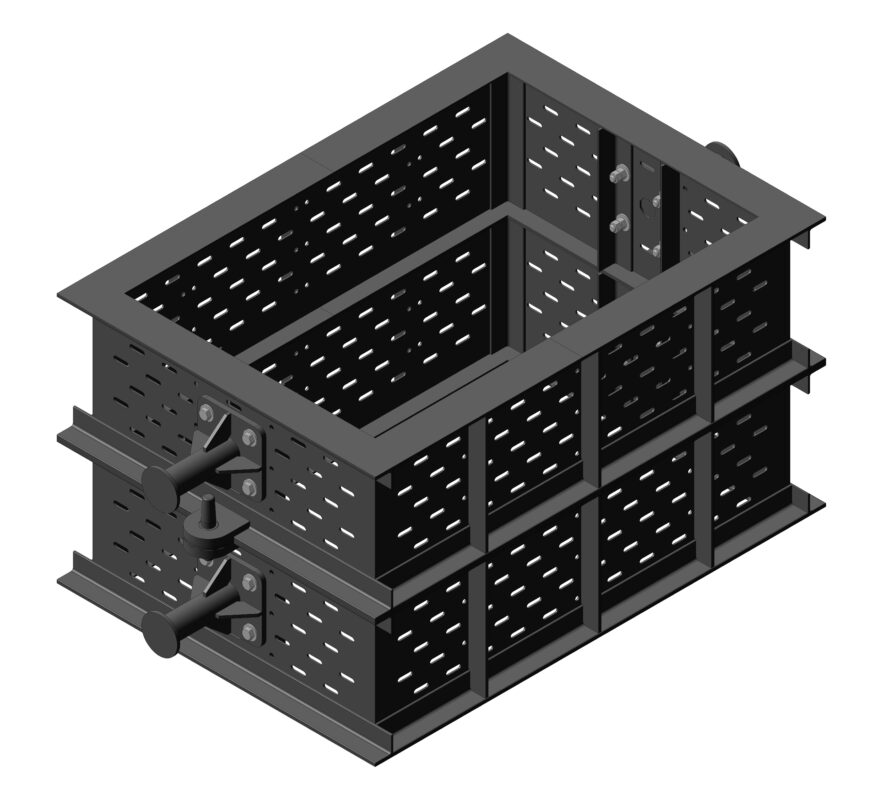

Верх и низ опоки литейной сварной для ручной формовки по разъемной модели. Средний размер опок в свету до 965 мм.

Состав: 3D модель в сборе и детолировка, комплект чертежей сборочных со спецификациями и деталоровочных Язык документа

Софт: КОМПАС-3D 17.1.12

Файлы:
ОЛ.780х1150-00.00.00 СБ _ Опока литейная.a3d
ОЛ.780х1150-01.00.00 СБ _ Опока нижняя.a3d
ОЛ.780х1150-01.02.00 СБ _ Цапфа.a3d
ОЛ.780х1150-02.00.00 СБ _ Опока верхняя.a3d
ОЛ.780х1150-00.00.00 СБ _ Опока литейная Сборочный чертеж.cdw
ОЛ.780х1150-01.00.00 СБ _ Опока нижняя Сборочный чертеж.cdw
ОЛ.780х1150-01.01.01 _ Уголок.cdw
ОЛ.780х1150-01.01.02 _ Уголок.cdw
ОЛ.780х1150-01.01.03 _ Уголок.cdw
ОЛ.780х1150-01.01.04 _ Стенка торцевая.cdw
ОЛ.780х1150-01.01.05 _ Стенка боковая.cdw
ОЛ.780х1150-01.01.06 _ Ребро.cdw
ОЛ.780х1150-01.01.07 _ Рамка верхняя.cdw
ОЛ.780х1150-01.01.08 _ Рамка нижняя.cdw
ОЛ.780х1150-01.01.09 _ Уголок.cdw
ОЛ.780х1150-01.01.10 _ Уголок.cdw
ОЛ.780х1150-01.01.11 _ Ухо.cdw
ОЛ.780х1150-01.01.12 _ Втулка.cdw
ОЛ.780х1150-01.01.13 _ Штырь центрирующий.cdw
ОЛ.780х1150-01.01.14 _ Штыри направляющий.cdw
ОЛ.780х1150-01.02.00 СБ _ Цапфа Сборочный чертеж.cdw
ОЛ.780х1150-01.02.01 _ Фланец.cdw
ОЛ.780х1150-01.02.02 _ Косынка.cdw
ОЛ.780х1150-01.02.03 _ Штырь.cdw
ОЛ.780х1150-01.02.04 _ Стопор.cdw
ОЛ.780х1150-02.00.00 СБ _ Опока верхняя Сборочный чертеж.cdw
ОЛ.780х1150-02.01.01 _ Рамка верхняя.cdw
ОЛ.780х1150-02.01.02 _ Рамка верхняя.cdw
ОЛ.780х1150-02.01.03 _ Ухо.cdw
ОЛ.780х1150-02.01.04 _ Ухо.cdw
ОЛ.780х1150-02.01.05 _ Втулка центрирующая.cdw
ОЛ.780х1150-02.01.06 _ Втулка направляющая.cdw
ОЛ.780х1150-01.01.01 _ Уголок.m3d
ОЛ.780х1150-01.01.02 _ Уголок.m3d
ОЛ.780х1150-01.01.03 _ Уголок.m3d
ОЛ.780х1150-01.01.04 _ Стенка торцевая.m3d
ОЛ.780х1150-01.01.05 _ Стенка боковая.m3d
ОЛ.780х1150-01.01.06 _ Ребро.m3d
ОЛ.780х1150-01.01.07 _ Рамка верхняя.m3d
ОЛ.780х1150-01.01.08 _ Рамка нижняя.m3d
ОЛ.780х1150-01.01.09 _ Уголок.m3d
ОЛ.780х1150-01.01.10 _ Уголок.m3d
ОЛ.780х1150-01.01.11 _ Ухо.m3d
ОЛ.780х1150-01.01.12 _ Втулка.m3d
ОЛ.780х1150-01.01.13 _ Штырь центрирующий.m3d
ОЛ.780х1150-01.01.14 _ Штырь направляющий.m3d
ОЛ.780х1150-01.02.01 _ Фланец.m3d
ОЛ.780х1150-01.02.02 _ Косынка.m3d
ОЛ.780х1150-01.02.03 _ Штырь.m3d
ОЛ.780х1150-01.02.04 _ Стопор.m3d
ОЛ.780х1150-02.01.01 _ Рамка верхняя.m3d
ОЛ.780х1150-02.01.02 _ Рамка верхняя.m3d
ОЛ.780х1150-02.01.03 _ Ухо.m3d
ОЛ.780х1150-02.01.04 _ Ухо.m3d
ОЛ.780х1150-02.01.05 _ Втулка центрирующая.m3d
ОЛ.780х1150-02.01.06 _ Втулка направляющая.m3d
