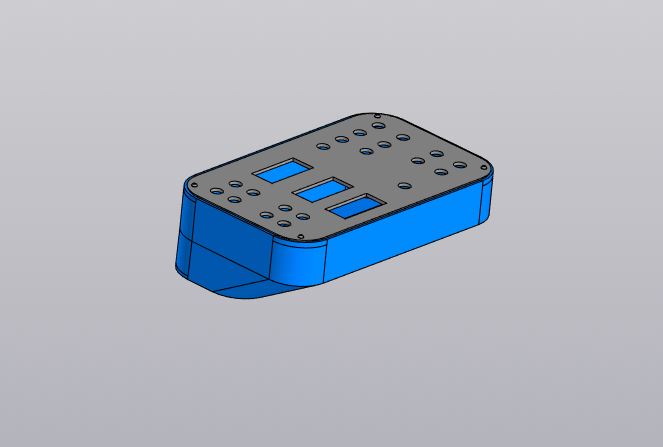

Корпус для ПУ управления буровым станком из пластика. Габарит 500х300х150. Снизу два прямоугольных отверстия для разъемов производства НПО Каскад и одно круглое отверстие М12 для интерфейсного разъема. На крышке 20 отверстий диаметром 22 под кнопки, 3 прямоугольных отверстий под 12 переключателей 3х4 производства Проект-Системы. Внутри корпуса установлены 2 дин-рейки на закладных бонках М6. Для крепления корпуса предусмотрены закладные бонки М10.
- Главная -
- Чертежи -
- Электрические машины -
- Электротехническое оборудование -
- Корпус для для пульта управления буровым станком
Корпус для для пульта управления буровым станком
0
0
10
0
0
20
Сообщить о проблеме
Автор
yulia 777
Дата
17.01.2026
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D версия 23
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
Бонка закладная М6.m3d
-
Бонка закладная М10.m3d
-
Дин-рейка.m3d
-
Дин-рейка L120.m3d
-
Корпус.m3d
-
Крышка.m3d
-
Пульт Управления.a3d
-
Пульт Управления.stp
-
