Устройство предназначено для установки пульта управления МРСтанка, кабель, провода проходят внутри труб. Устройство поворотное: 3 оси вращения.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Консоль для установки пульта управления МРСтанка
Консоль для установки пульта управления МРСтанка
0
2
278
1
0
100
Сообщить о проблеме
Автор
Николай
Дата
31.03.2019
Язык
Русский
Состав

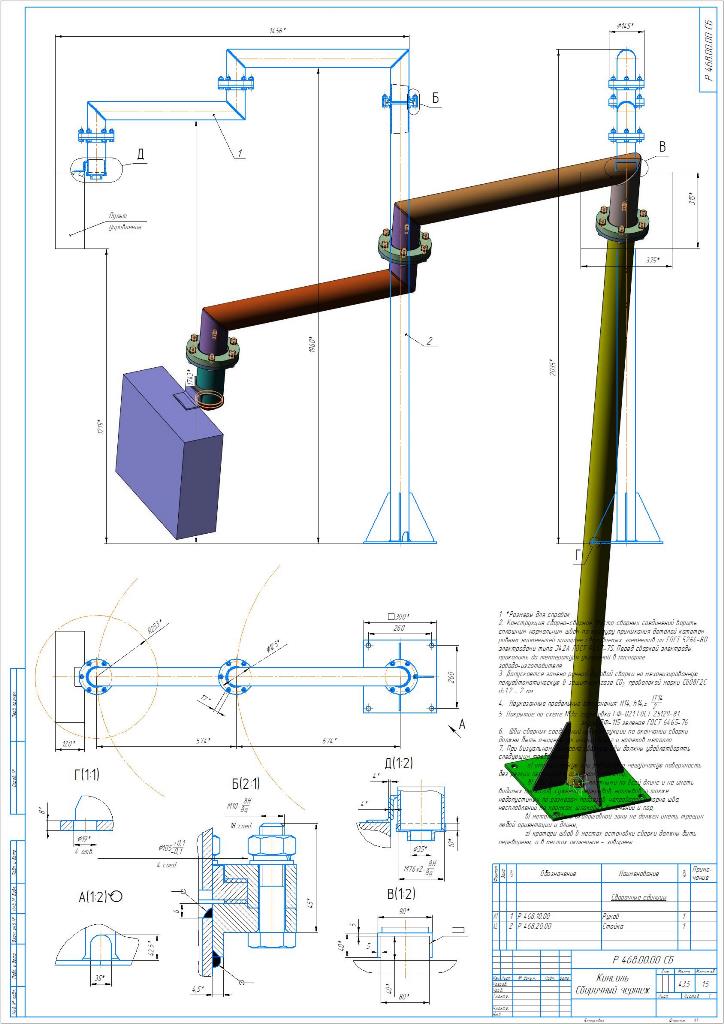

Сборочный чертеж (СБ), деталировка, 3D-модель, 3D-сборка, спецификация
Софт
КОМПАС-3D 17
Как открыть?
Отзывов пока нет
Содержимое архива
-
Р 468.00.00 - Консоль
-
Р 468.10.00 - Рукав
-
Р 468.10.04 - Кольцо.cdw
-
Р 468.10.00 - Рукав.a3d
-
Р 468.10.08 - Трубка.m3d
-
Р 468.10.02 - Бурт.cdw
-
Р 468.10.00 - Рукав.spw
-
Р 468.10.03 - Фланец.m3d
-
Р 468.10.00 СБ - Рукав Сборочный чертеж.cdw
-
Р 468.10.05 - Крышка.m3d
-
Р 468.10.05 - Крышка.cdw
-
Р 468.10.11 - Трубка.m3d
-
Р 468.10.07 - Труба.m3d
-
Р 468.10.10 - Планка.cdw
-
Р 468.10.09 - Колпак.m3d
-
Р 468.10.10 - Планка.m3d
-
Р 468.10.04 - Кольцо.m3d
-
Р 468.10.11 - Трубка.cdw
-
Р 468.10.01 - Трубка.cdw
-
Р 468.10.08 - Трубка.cdw
-
Р 468.10.02 - Бурт.m3d
-
Р 468.10.06 - Труба.cdw
-
Р 468.10.03 - Фланец.cdw
-
Р 468.10.01 - Трубка.m3d
-
ПодСборка.a3d
-
Р 468.10.06 - Труба.m3d
-
Р 468.10.07 - Труба.cdw
-
Р 468.10.09 - Колпак.cdw
-
-
Р 468.20.00 -Стойка
-
Р 468.20.02 - Стойка.m3d
-
Р 468.20.03 - Ребро.cdw
-
Р 468.20.03 - Ребро.m3d
-
Р 468.20.00 СБ - Стойка Сборочный чертеж.cdw
-
Р 468.20.01 - Основание.m3d
-
Р 468.20.01 - Основание.cdw
-
Р 468.20.02 - Стойка.cdw
-
Р 468.20.00 - Стойка.a3d
-
Р 468.20.00 - Стойка.spw
-
-
Р 468.00.00 - Консоль.jpg
-
Р 468.00.00 - Консоль.a3d
-
Пульт управления
-
Уголок.m3d
-
Пульт управления.a3d
-
Ящик.m3d
-
-
Р 468.00.00 СБ - Консоль Сборочный чертеж.cdw
-
