КОМПАС 3D 18

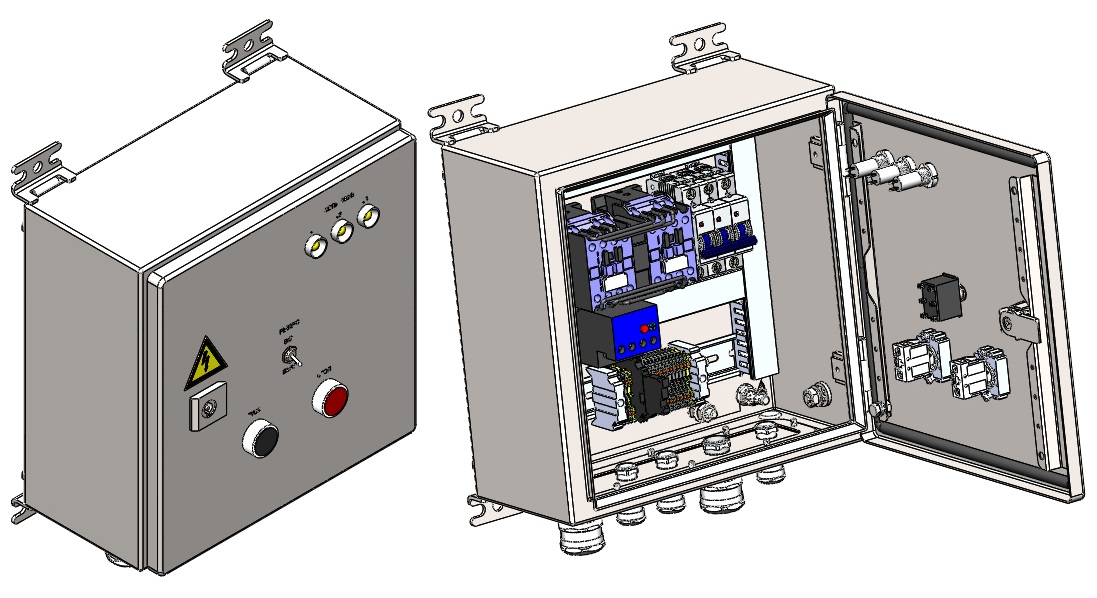

Пульт управления асинхронным электродвигателем

Реализация простейшей схемы управления трехфазным асинхронным электродвигателем с возможностью смены направления вращения. Первоначально пульт проектировался для управления установки смешивания смол. Но может быть использован и для других целей.

Особенности:
- управление (запуск/остановка) любым трехфазным асинхронным электродвигателем с номинальной мощностью до 4 кВт;
- возможность изменения направления вращения;
- наличие тепловой защиты электродвигателя;
- наличие блокировки включения электродвигателя, например, при открытом защитном кожухе, закрывающем вращающиеся части механизма установки;
- подвод кабелей и проводов осуществляется через металлорукава в ПВХ изоляции МРПИ нг ТУ 3449-013-99856433-2012.

Примечания:
- за расчета электрической схемы взят электродвигатель АДЧР100S4 с номинальной мощностью 4 кВт. При использовании электродвигателей с меньшей мощностью пересмотреть параметры выключателя автоматического и теплового реле;
- в схеме предусмотрена блокировка включения электродвигателя (например, открыт защитный кожух механизма вращения) реализованная на двух конечных выключателях ВП-15К21А-231-54У2.3. Если нет необходимости в использовании блокировки, то закоротить цепи с конечными выключателями на соответствующих клеммах внутри пульта управления;
- проводной монтаж внутри пульта управления условно не показан ни в сборке, ни в модели;
- подвод проводников к/от пульта управления осуществляется через металлорукава и специальные вводы. Если в этом нет необходимости, то заменить подвод на обычные кабельные вводы. (М16 и М20 или другие).

Состав набора:
- 3D модель пульта управления;
- комплект конструкторской документации:
1) спецификация;
2) сборочный чертеж (СБ) и чертежи деталей;
3) схема электрическая принципиальная (Э3);
4) схема электрическая соединения (Э4);
5) схема электрическая подключения (Э5);
6) ведомость покупных изделий (ВП).

Технические характеристики:
- габариты (ШхВхГ), мм: 300х300х155;
- общий вес, не более, кг: 4,5;
- степень защиты оболочки (ГОСТ 14254): IP45;
- способ крепления корпуса пульта: навесной;
- характер питающей сети: 3NPE, 50 Гц, 220/380 В;
- потребляемая мощность с учетом включенного электродвигателя, не более, кВт: 4,2;
- максимальная мощность подключаемого трехфазного электродвигателя, не более, кВт: 4.

Состав: 3D сборка и комплект констукторской документации Язык документа
