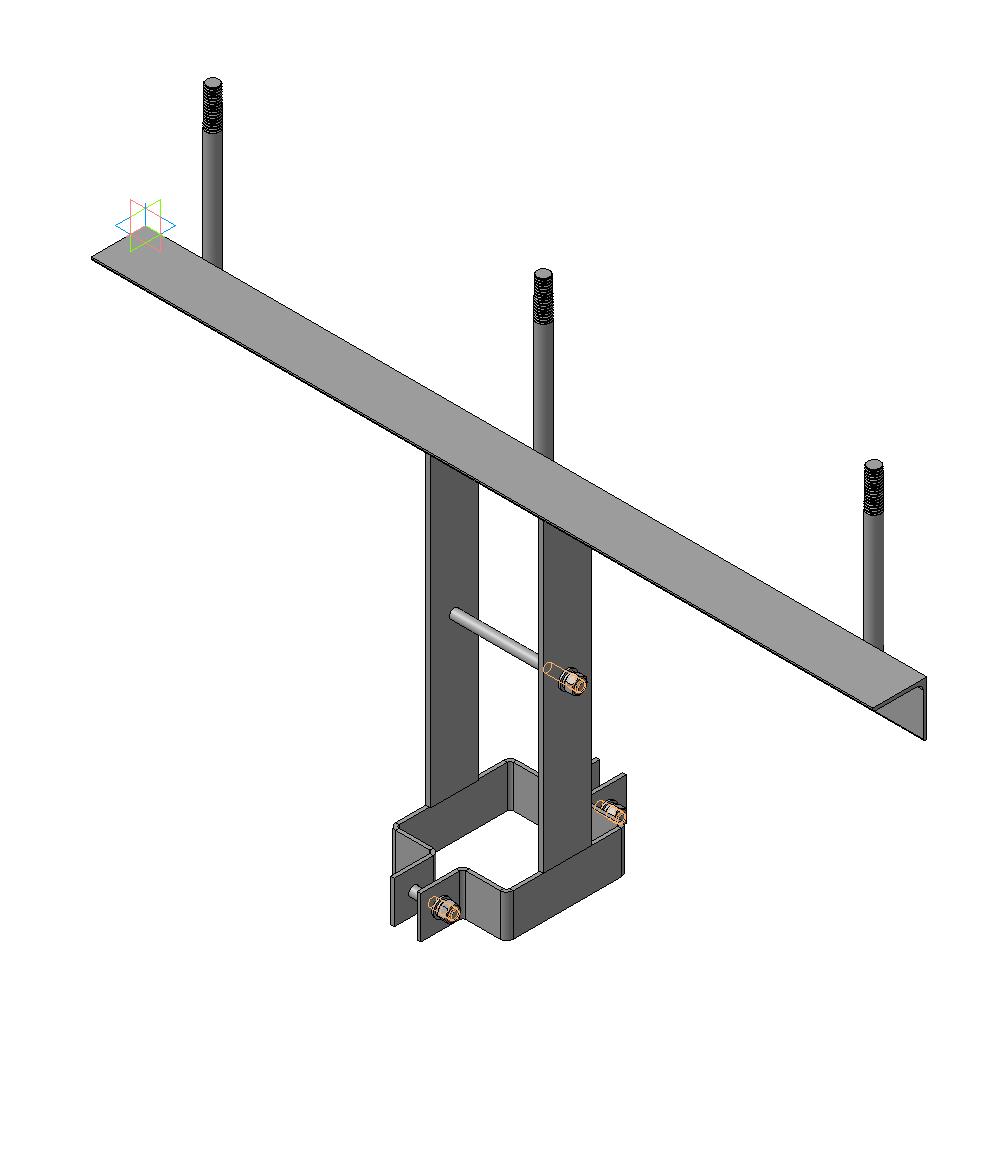

Оголовок ОГ-54 используется для крепления изолированных проводов, при установке анкерных промежуточных опор воздушной линии электропередачи 6 кВ, 10 кВ.
Для присоединения изоляторов типа ШФ-10Г, ШФУ-10 и ШФ-20Г оголовок оборудован тремя штырями.
Для изготовления накладки ОГ-54 применять сталь для расчетных температур ниже минус 40 градусов.
Оголовок ОГ-54
0
208
1898
1
1
60
Сообщить о проблеме
Автор
lumen
Дата
21.07.2015
Язык
Русский
Состав
Сборочные чертежи, Деталировка, Спецификации, всё в 3D.
Софт
КОМПАС-3D 14SP1
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
Болт М16x1,5-6gx75 ГОСТ 7798-70.a3d
-
Болт М16x1,5-6gx220 ГОСТ 7798-70.a3d
-
ОГ54-00.00 Оголовок ОГ54.cdw
-
ОГ54-00.00 СБ Оголовок.a3d
-
ОГ54-00.00 СБ Оголовок ОГ54.cdw
-
ОГ54-00.01 Полоса.cdw
-
ОГ54-00.01 Полоса.m3d
-
ОГ54-00.02 Полоса.cdw
-
ОГ54-00.02 Полоса.m3d
-
ОГ54-00.03 Хомут.cdw
-
ОГ54-00.03 Хомут.m3d
-
ОГ54-00.04 Кронштейн.cdw
-
ОГ54-00.04 Кронштейн.m3d
-
ОГ54-01.00 СБ Траверса.a3d
-
ОГ54-01.00 СБ Траверса.cdw
-
ОГ54-01.00 Траверса.cdw
-
ОГ54-01.01 Штырь 24.cdw
-
ОГ54-01.01 Штырь 24.m3d
-
ОГ54-01.02 Уголок.cdw
-
ОГ54-01.02 Уголок.m3d
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
