Основание блок-модуля трансформатора 3000х3000х180 мм

Основание трансформаторного блок модуля 3 х 3 м.
3000 х 3000 х 180 мм.

3D Модели основание рама Трансформатор

Автор

A. MASALSKAYA

Дата

23.06.2025

Язык

Русский

Состав

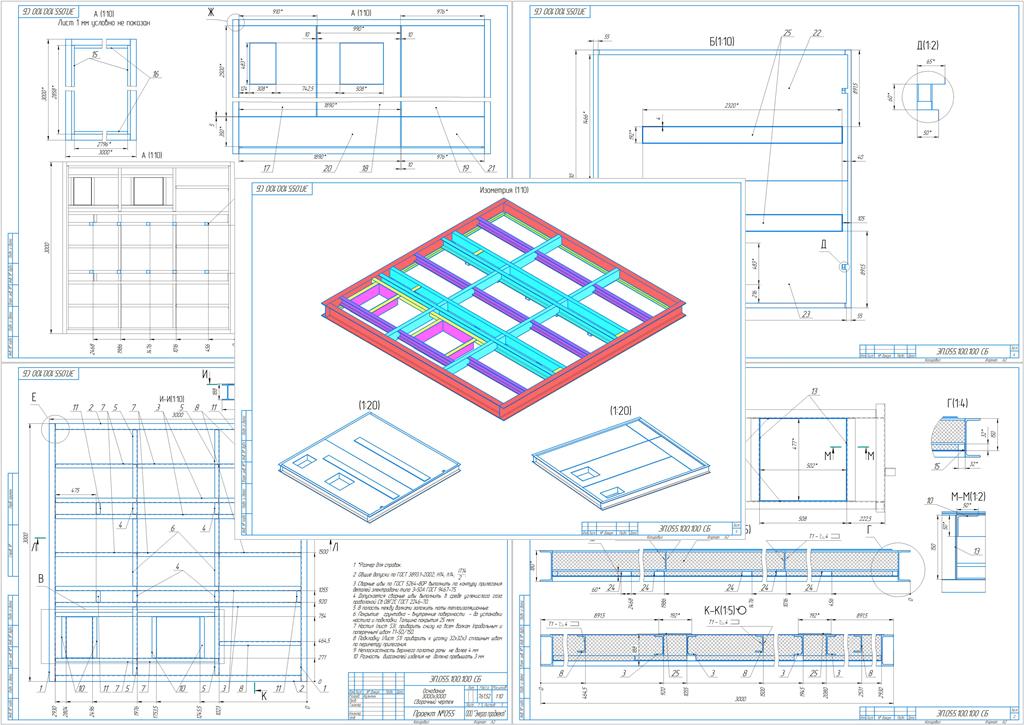

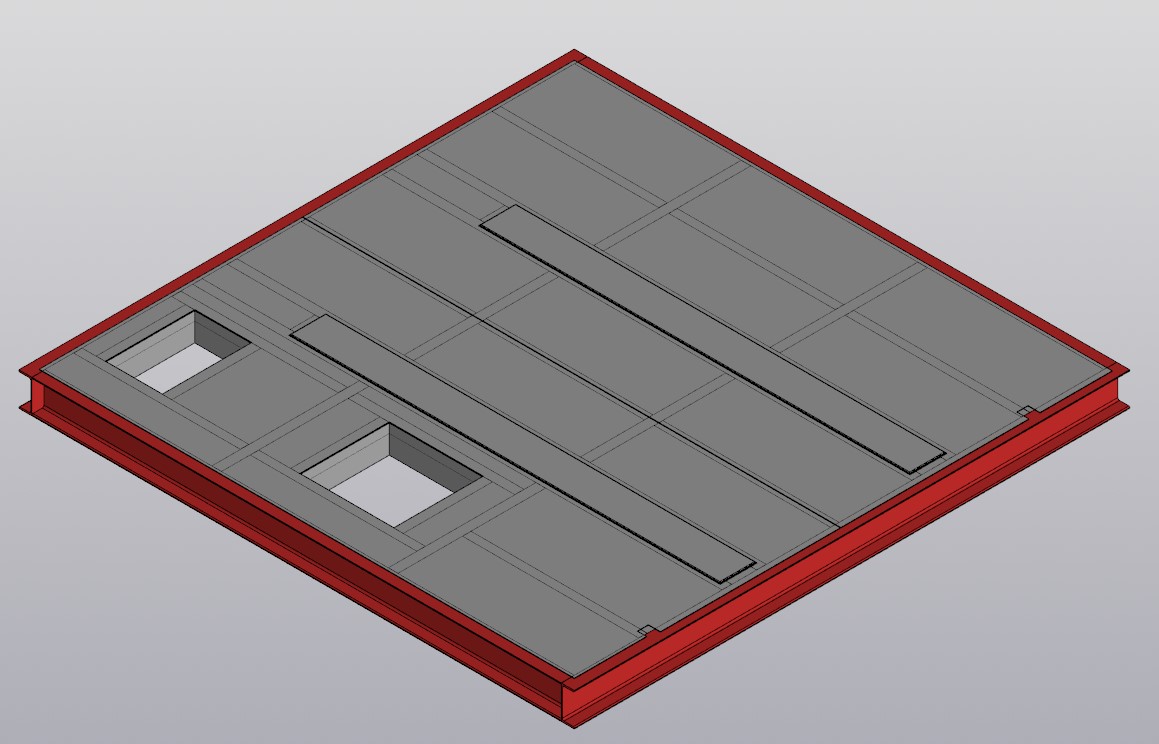

зд модель основания, 2д чертежи основания, dxf файлы для резки основания

Софт

КОМПАС-3D 21 Как открыть?

Содержимое архива

ЭП.055.100.100_Основание dxf
- ЭП.055.100.110 _ Обрамление лист чеч. 3х15х300 2 шт.dxf
- ЭП.055.100.110-01 _ Обрамление лист чеч. 3х15х475 4 шт.dxf
- ЭП.055.100.110-02 _ Обрамление лист чеч. 3х15х500 2 шт.dxf
- ЭП.055.100.112 2500х910х1 мм 1 шт.dxf
- ЭП.055.100.112-01 2500х990х1 мм 1 шт.dxf
- ЭП.055.100.112-02 2500х976х1 мм 1 шт.dxf
- ЭП.055.100.112-03 1890х350х1 мм 1 шт.dxf
- ЭП.055.100.112-04 976х350х1 мм 1 шт.dxf
- ЭП.055.100.113 _ Лист чеч. 2905х1466х3 1 шт.dxf
- ЭП.055.100.114 _ Лист чеч. 2905х1421х3 1 шт.dxf
- ЭП.055.100.116 2320х192х8 2 шт.dxf
Основание 3000х3000 _ ЭП.055.100.100 СБ.a3d
Основание 3000х3000 _ ЭП.055.100.100 СБ.stp
Основание 3000х3000 _ ЭП.055.100.100.spw
ЭП.055.100.100 _ Основание 3000х3000.cdw
ЭП.055.100.101 _ Швеллер 18П.m3d
ЭП.055.100.102 _ Швеллер 18П.m3d
ЭП.055.100.103 _ Швеллер 12П.m3d
ЭП.055.100.104 _ Швеллер 12П L843 мм.cdw
ЭП.055.100.104 _ Швеллер 12П.m3d
ЭП.055.100.105 _ Швеллер 12П L878 мм.cdw
ЭП.055.100.105 _ Швеллер 12П.m3d
ЭП.055.100.106 _ Швеллер 10П L946 мм.cdw
ЭП.055.100.106 _ Швеллер 10П.m3d
ЭП.055.100.107 _ Швеллер 10П.m3d
ЭП.055.100.108 _ Уголок 50х3 L946 мм.cdw
ЭП.055.100.108 _ Уголок 50х3.m3d
ЭП.055.100.109 _ Уголок 50х3.m3d
ЭП.055.100.110 _ Обрамление лист чеч. 3х150х300.m3d
ЭП.055.100.111 _ Уголок 32х3.m3d
ЭП.055.100.112 _ Лист.m3d
ЭП.055.100.113 _ Лист чеч. 2905х1466х3.m3d
ЭП.055.100.114 _ Лист чеч. 2905х1421х3.m3d
ЭП.055.100.115 _ Профиль 60х30х2.m3d
ЭП.055.100.116 _ Лист 2320х192х8.m3d
