Основание блока арматурного

Основание блока арматурного.

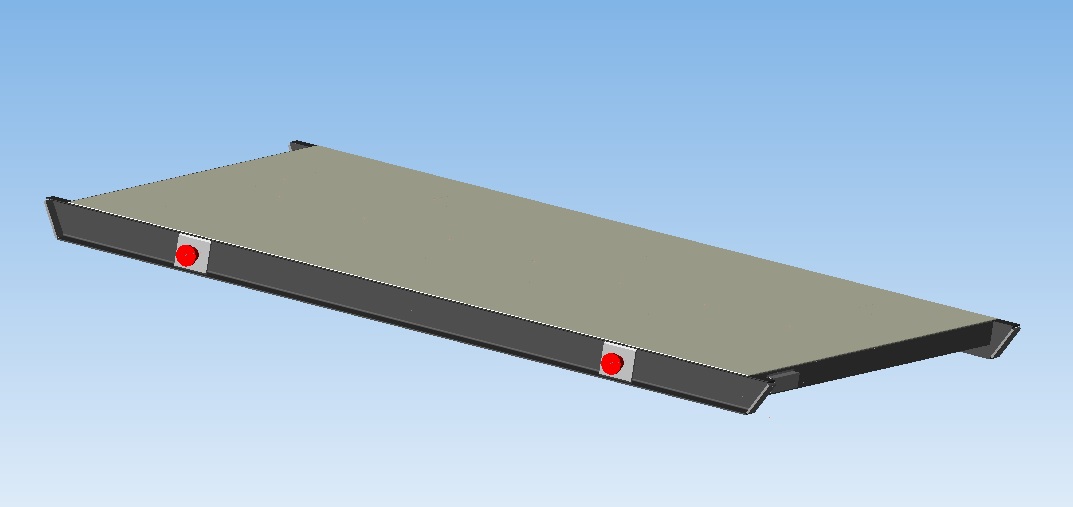

3D-модель сборки основания.
Размер (полезный) основания под блок (ДхШ) - 3200х2200 мм.
Размер (габаритный) (ДхШхВ) - 3416х2320х163 мм.
Масса основания - 505 кг.
Грузоподъемность (масса блока) - до 2000 кг.
Используется в качестве исходной информации для дальнейшей разработки. Количество и место поперечных связей усиления пола определить в каждом случае в месте установки и опирания устанавливаемого вовнутрь оборудования

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 16.1
