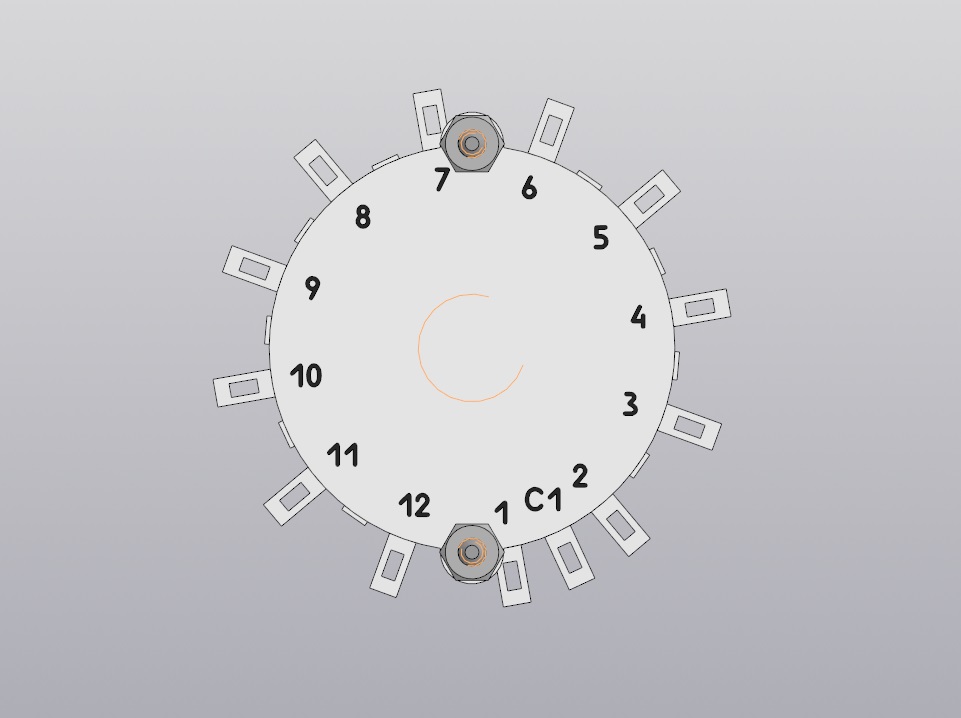

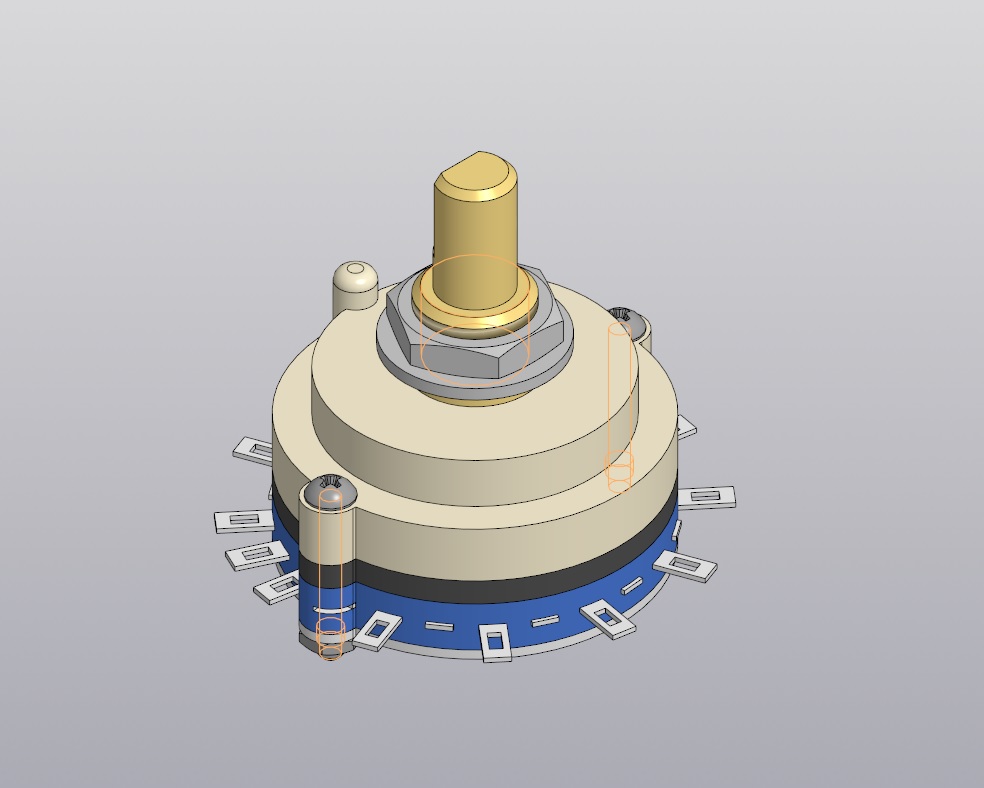

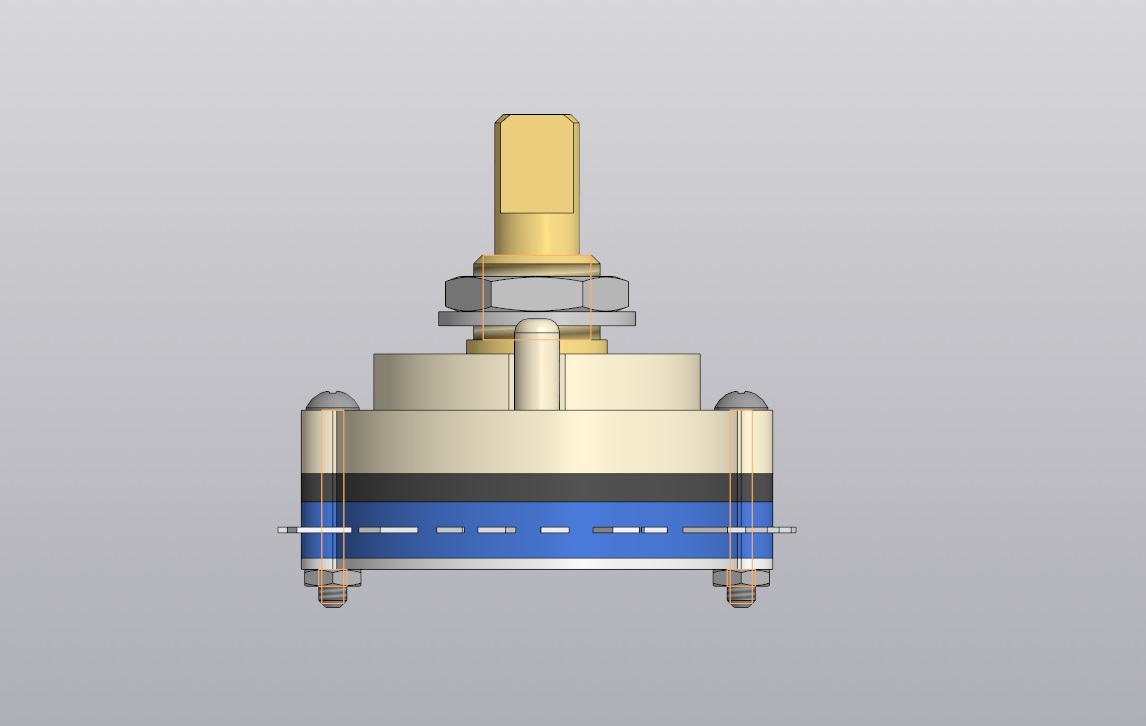

Переключатель галетный 16F RCL371-1-1-8 (SRL38-1-1-8-7-16F-2-0)

Модель сделана с учетом информации из каталога и фото из интернета, используется для визуализации в КД. Галетный переключатель RUICHI RCL371-1-1-8-16F галетный поворотный переключатель, коммутирующий цепи сигнализации и управления с напряжением постоянного тока до 30 В, силой тока до 0,5 А и коммутируемой мощностью до 15 Вт. Расшифровка: RCL371 – серия переключателя, 1 – количество секций (галет), 1 –количество направлений (полюсов), 8 – количество положений (позиций), 16 – длина вала, мм, F – форма вала (сплошной с прямой лыской). Переключатель устанавливают так, чтобы увеличение регулируемых величин происходило при движении по часовой стрелке, а уменьшение - при движении против часовой стрелки. Число положений ручки управления соответствует числу контактов в секторе перемещения контакта (контактов), расположенного на роторе. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.
