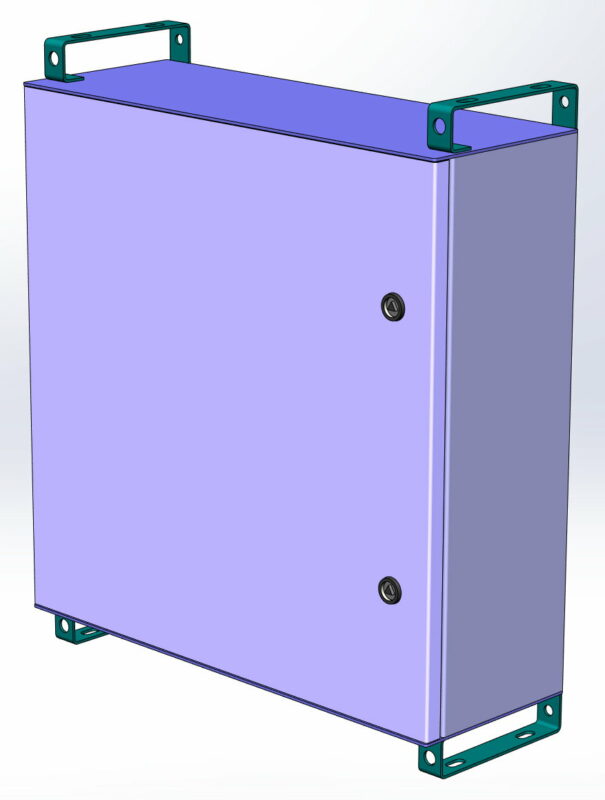

Шкаф электрический 600х600х218

Шкаф электрический, гнуто-сварной конструкции, из листовой стали ст3, толщиной 1,2мм.

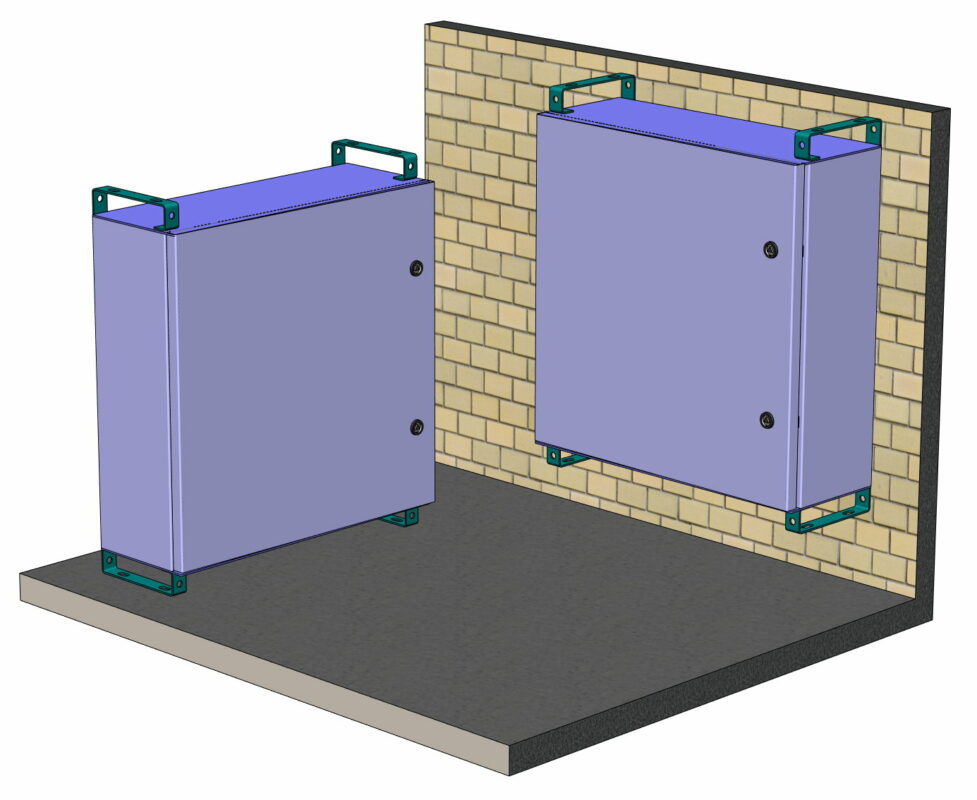

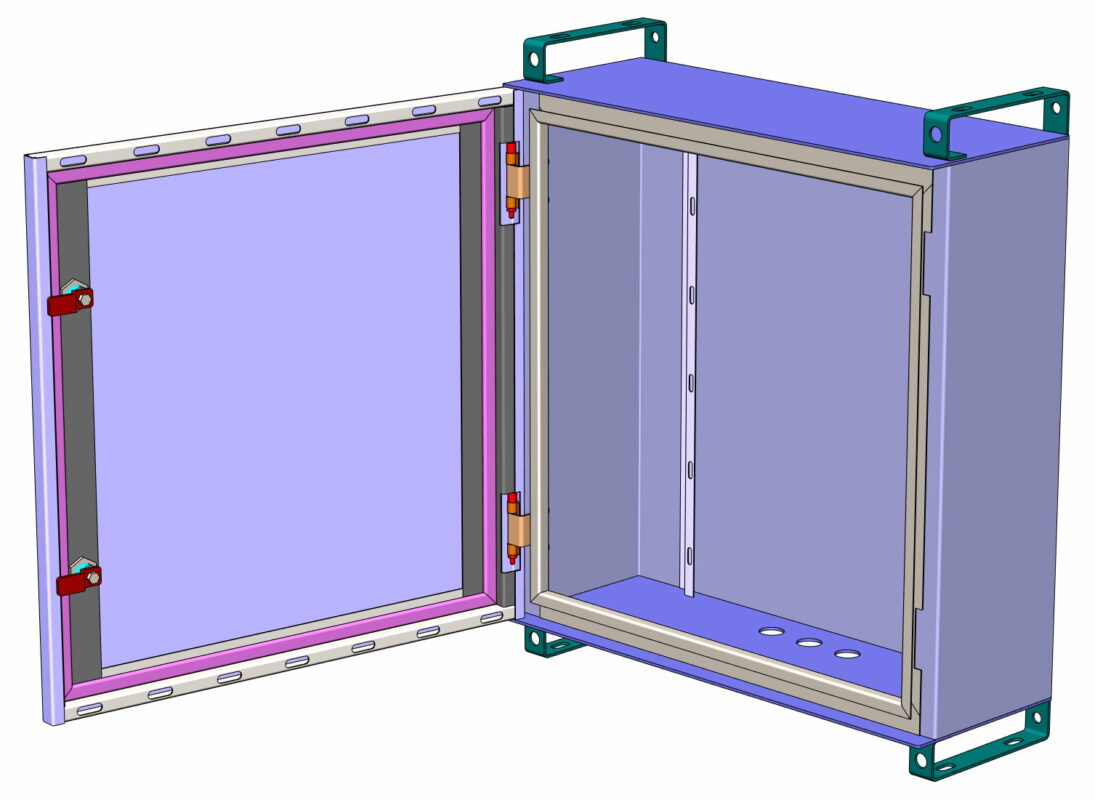

Уплотняемая дверца закрывается на 2 замка. Возможны настенный и напольный варианты монтажа.
Размеры: 600х600х218
Масса: 20 кг
В состав шкафа входят:
Петля MESAN 295-6-3-4 (2шт)
Замок MESAN 060-1-1-38-47 (2шт)
Уплотняющий профиль D 14х12

2D чертежи 3D Модели 3D модели Solidworks Электрошкаф

Автор

Эдуард

Дата

30.09.2026

Язык

Русский

Состав

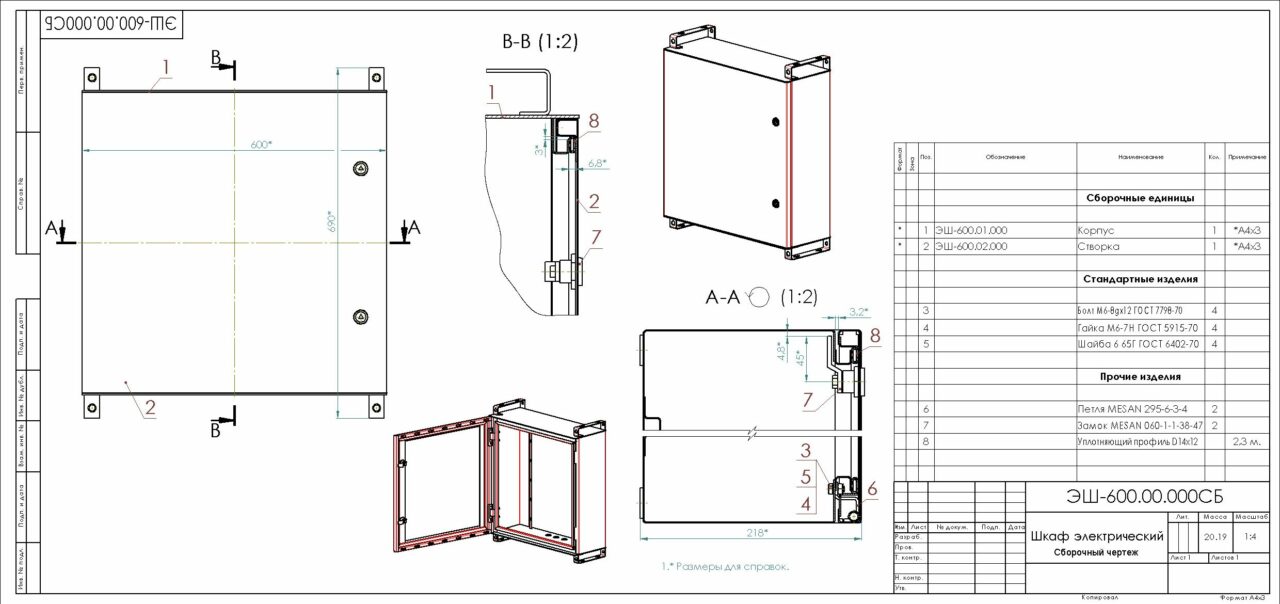

3Д сборка и деталировка, сборочные чертежи (СБ), спецификации, чертежи деталей, ЗД модель сборки в формате STEP AP214.

Софт

SolidWorks 2025.05 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - - Ось.SLDPRT
    - Петля MESAN 295-6-3-4.SLDASM
    - Ротор.SLDPRT
    - Статор.SLDPRT
  - Замок MESAN 060-1-1-38-47.SLDPRT
  - Уплотняющий профиль D14х12.SLDPRT
- - Болт М6-8gx12.66.06 ГОСТ 7798-70.SLDPRT
  - Гайка М6-7H.8.06 ГОСТ 5915-70.SLDPRT
  - Шайба 6 65Г 029 ГОСТ 6402-70.SLDPRT
  - Шайба А.6.02.06 ГОСТ 11371-78.SLDPRT
- - ЭШ-600.01.000 Корпус.SLDASM
  - ЭШ-600.01.000 Корпус.SLDDRW
  - ЭШ-600.01.001 Стенка корпуса.SLDDRW
  - ЭШ-600.01.001 Стенка корпуса.SLDPRT
  - ЭШ-600.01.002 Крышка корпуса.SLDDRW
  - ЭШ-600.01.002 Крышка корпуса.SLDPRT
  - ЭШ-600.01.003 Опора поперечная.SLDDRW
  - ЭШ-600.01.003 Опора поперечная.SLDPRT
  - ЭШ-600.01.004 Опора продольная.SLDDRW
  - ЭШ-600.01.004 Опора продольная.SLDPRT
  - ЭШ-600.01.005 Кронштейн.SLDDRW
  - ЭШ-600.01.005 Кронштейн.SLDPRT
  - ЭШ-600.01.006 Стойка.SLDDRW
  - ЭШ-600.01.006 Стойка.SLDPRT
- - ЭШ-600.02.000 Створка.SLDASM
  - ЭШ-600.02.000 Створка.SLDDRW
  - ЭШ-600.02.001 Стенка створки.SLDDRW
  - ЭШ-600.02.001 Стенка створки.SLDPRT
  - ЭШ-600.02.002 Ребро поперечное.SLDDRW
  - ЭШ-600.02.002 Ребро поперечное.SLDPRT
  - ЭШ-600.02.003 Ребро правое.SLDDRW
  - ЭШ-600.02.003 Ребро правое.SLDPRT
  - ЭШ-600.02.004 Ребро левое.SLDDRW
  - ЭШ-600.02.004 Ребро левое.SLDPRT
- Шкаф электрический-1.jpg
- Шкаф электрический-2.jpg
- Шкаф электрический-3.jpg
- Шкаф электрический-4.jpg
- ЭШ-600.00.000 Шкаф электрический.SLDASM
- ЭШ-600.00.000 Шкаф электрический.SLDDRW
- ЭШ-600.00.000 Шкаф электрический.STEP
