Генератор 9422.3701 Газ "Волга"

Генератор автомобиля Газ "Волга". Генератор 9422.370.
Генератор работает совместно со встроенным электронным регулятором напряжения Я212А11Е.

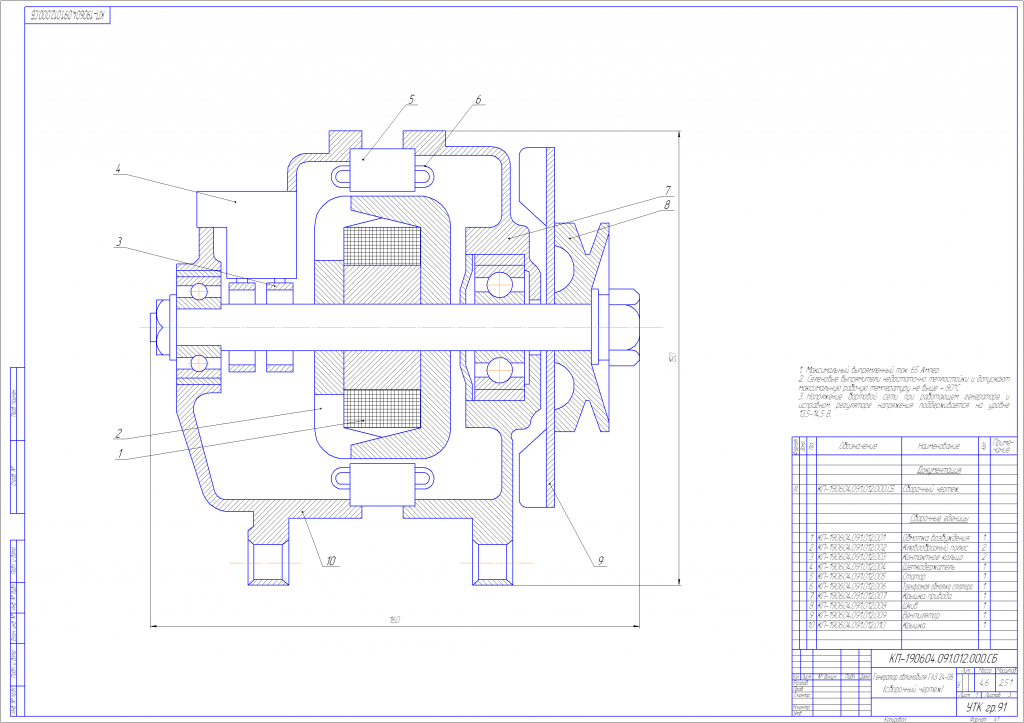

Автомобили волга газ 31105 с двигателем змз 406 могут быть укомплектованы генераторами 9422.3701, 3212.3771 или 2502.3771*. Автомобильный генератор — трехфазная синхронная электрическая машина с электромагнитным возбуждением и встроенным выпрямительным блоком на кремниевых диодах. Ротор генератора приводится во вращение от шкива коленчатого вала двигателя поликлиновым ремнем. Статор и крышки генератора стянуты четырьмя винтами. Вал ротора генератора вращается в подшипниках, установленных в крышках. Смазка в подшипники заложена на весь срок их службы. Задний подшипник напрессован на вал ротора. Передний подшипник установлен с внутренней стороны передней крышки генератора. Задняя часть генератора закрыта пластмассовым кожухом.В статоре генератора — две трехфазные обмотки, выполненные по схеме «звезда» и подключенные параллельно. На генераторах 9422.3701 и 2502.3771 выпрямительный блок собран на шести силовых ограничительных диодах. Они запрессованы в две подковообразные алюминиевые пластины-держатели. На одной из пластин также находятся три дополнительных диода, через которые питается обмотка возбуждения генератора после пуска двигателя автомобиля. Генератор 3212.3771 отличается наличием дополнительного вывода обмоток статора и восемью силовыми диодами в выпрямительном блоке. На роторе расположена обмотка возбуждения генератора. Выводы обмотки припаяны к двум медным контактным кольцам на вале ротора. Питание к ним подводится через две угольные щетки. Щеткодержатель конструктивно объединен с регулятором напряжения автомобиля. Регулятор напряжения автомобиля волга газ 31105 неразборный, при выходе из строя его заменяют. Для защиты электронного оборудования автомобиля газ 31105 от импульсов напряжения в катушках зажигания, а также для снижения радиопомех между выводом «+» и «массой» генератора установлен конденсатор. Обмотки ротора и статора, а также выпрямительный блок охлаждаются потоками воздуха, поступающими через окна в передней и задней крышках. На генераторе 2502.3771 крыльчатка установлена снаружи за шкивом. На генераторах 9422.3701 и 3212.3771 две крыльчатки установлены по обе стороны ротора внутри генератора.
