Многоцилиндровый безвальный генератор газа

Многоцилиндровый безвальный генератор газа обеспечивает газовую турбину рабочим телом необходимых параметров и состоит из двигателя внутреннего сгорания со свободно движущимися поршнями и поршневого компрессора.
Техническая характеристика.
1. Диаметр цилиндра, мм 120
2. Ход поршней 2х200
3. Число циклов, в минуту 2000
4. Давление наддува, МПа 0,5
5. Действительная степень сжатия 11,5
6. Параметры воздуха в конце сжатия:
давление, МПа 13,9
температура, С 982
7. Параметры газа при сгорании:
давление, МПа 17
температура, С 1827
8. Коэффициент излишка воздуха при сгорании 2,5
9. Индикаторный КПД 0,41
10. Коэффициент продувки 2,5
11. Параметры производимого газа
давление, МПа 0,42
температура, С 408
затрата, кг/с 2,88
12. Механический КПД. 0,92
13. Номинальная мощность, кВт 1,6
14. Газовая мощность, кВт 1,8
15. Вредное пространство компрессорной пустоты, мм 40
16. Объемный КПД компрессора 0,52
17. Число клапанов 960
18. Средняя скорость воздуха в клапанах, м/с 92
19. Потери в клапанах, МПа 0,02
20. КПД компрессора 0,85

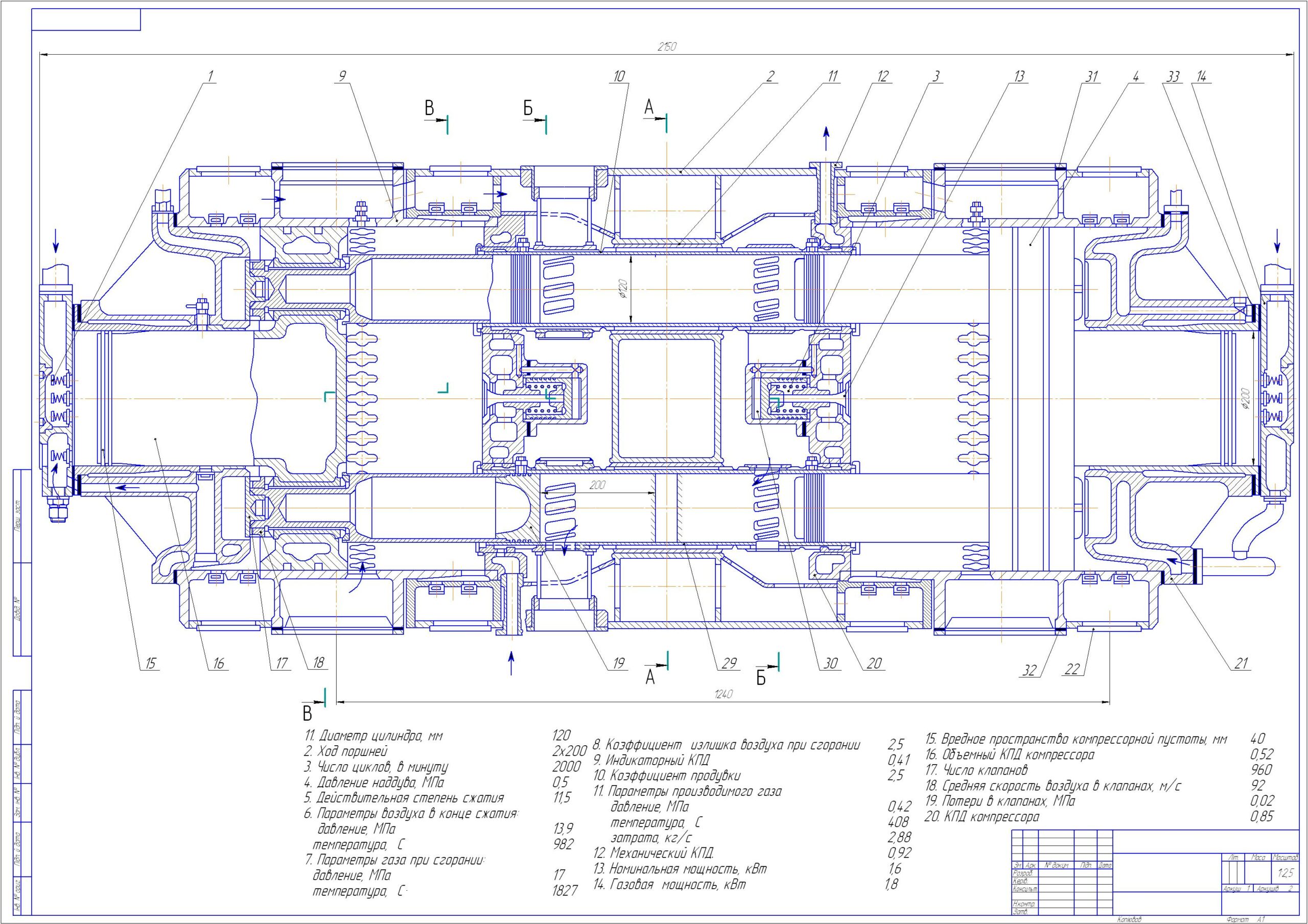

Состав: Два чертежа многоцилиндрового безвального генератора газа формата А1 ВО, спецификация. Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Машиностроение и механика / Двигатели / Многоцилиндровый безвальный генератор газа

Многоцилиндровый безвальный генератор газа\двигатель общ_вид А-А.cdw
Многоцилиндровый безвальный генератор газа\двигатель общ_вид..cdw
Многоцилиндровый безвальный генератор газа\Спецификация.cdw
