Источники питания электронных устройств. Сглаживающие фильтры и стабилизаторы

Белгородский ГАУ им. В.Я. Горина
Кафедра электрооборудования и электротехнологий в АПК
Курсовой проект по дисциплине "Общая электротехника и электроника"
На тему "Источники питания электронных устройств. Сглаживающие фильтры и стабилизаторы"
Майский 2016

Содержание
Стр
1. ТЕОРЕТИЧЕСКАЯ ЧАСТЬ
1.1. Тиристоры и холлотроны……………………………………….....3
1.2. Основные параметры однофазных выпрямителей и сглаживающих фильтров……………………………………………………………………….11
2. РАСЧЕТНАЯ ЧАСТЬ
2.1. Расчет выпрямителей работающих на емкостной и Г-образный фильтры RC…………………………………………………………..…….....13
2.2. Расчет резистивно-емкостных фильтров……………………..…...17
Заключение………………………………………………………………..19
Список литературы……………………………………………………....20
Приложения……………………………………………………….……...21

Исходные данные для выполнения расчетной части курсовой работы:

1. Однофазный мостовой выпрямитель (рисунок 3в).
2. Номинальное напряжение сети U1 = 220В.
3. Максимальное напряжение сети U1max = 230В.
4. Минимальное напряжение сети Ulmin = 210В.
5. Частота тока сети fс = 50Гц.

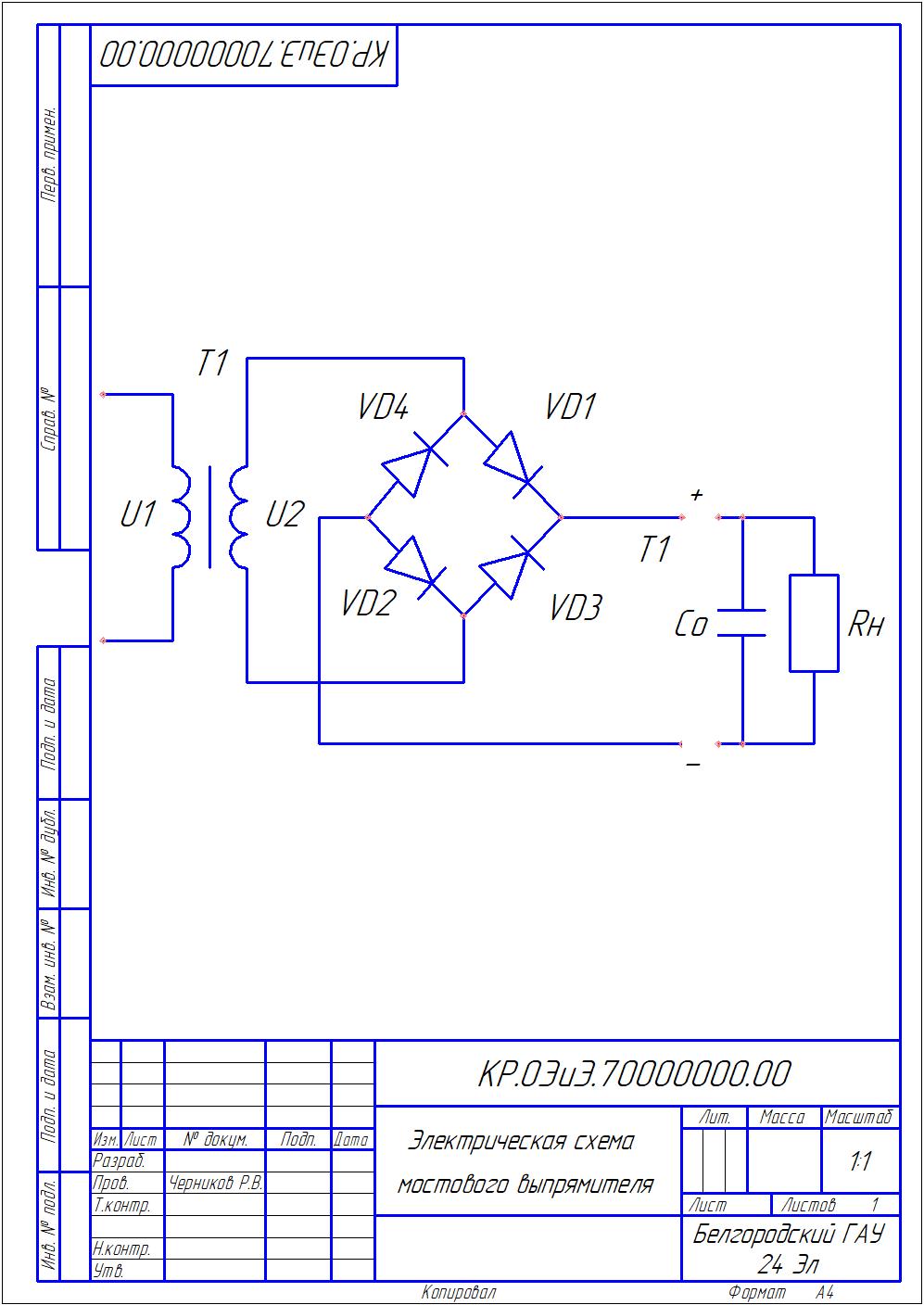

Состав: ПЗ,Электрическая схема мостового выпрямителя Язык документа

Софт: КОМПАС-3D 16

Каталог / Электрические машины / Источники питания электронных устройств. Сглаживающие фильтры и стабилизаторы

Просмотр файлов
KR_OEiE_55000000_00.cdw
Dima.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

1 КОММЕНТАРИ

1
2017-09-26 в 12:47 Ответить

А чего на картинке конденсатор находится не слева, сразу после моста, а справа, после розетки? ))
